对称式行星齿轮差速器结构设计

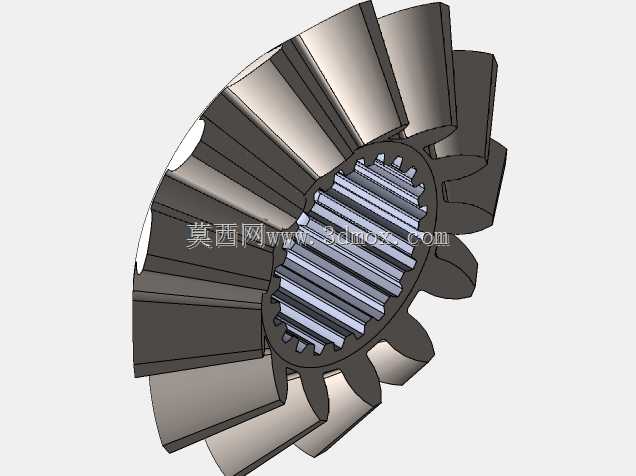

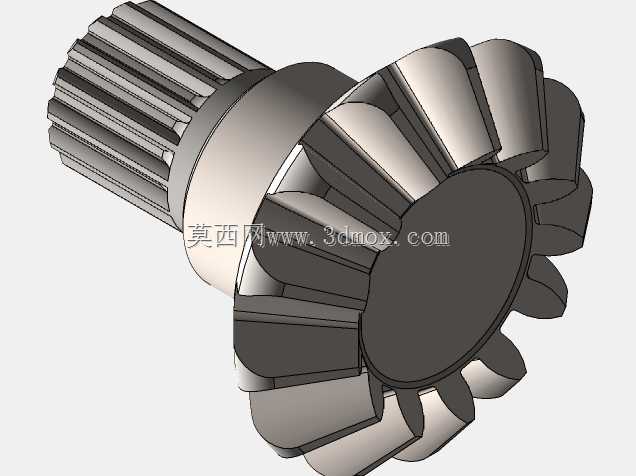

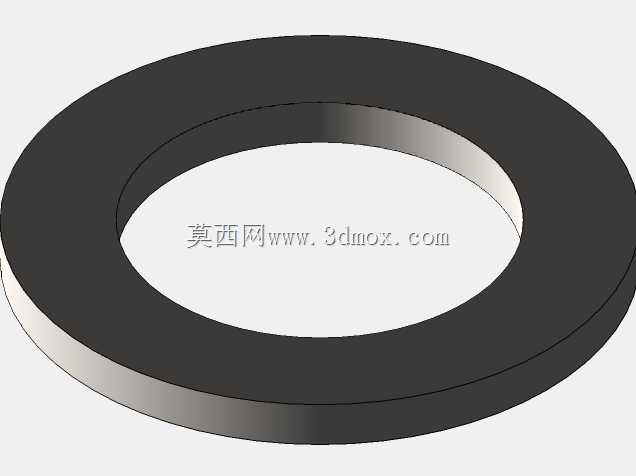

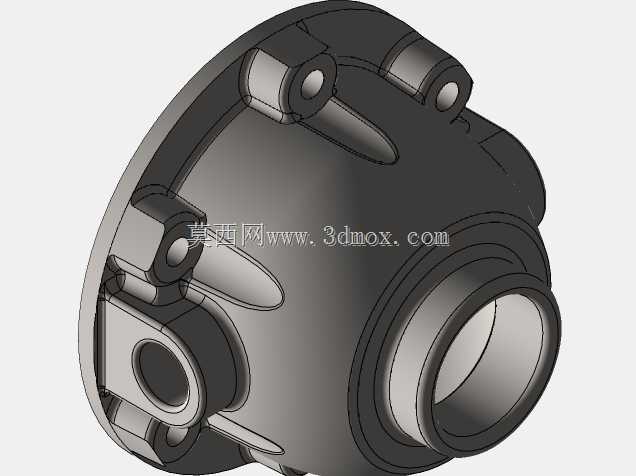

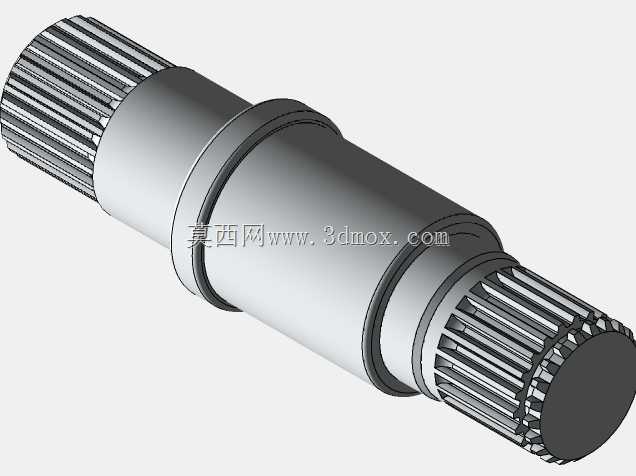

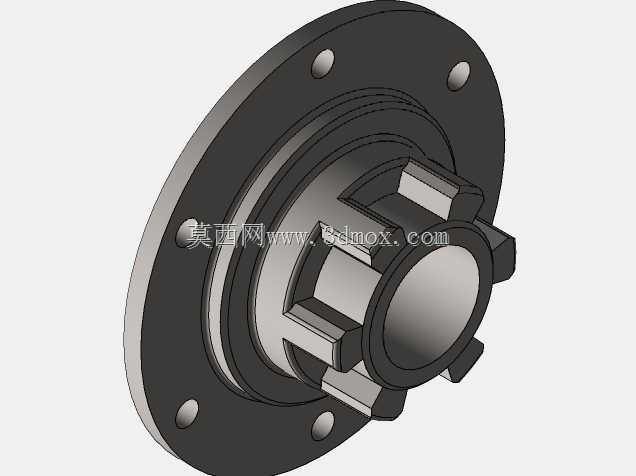

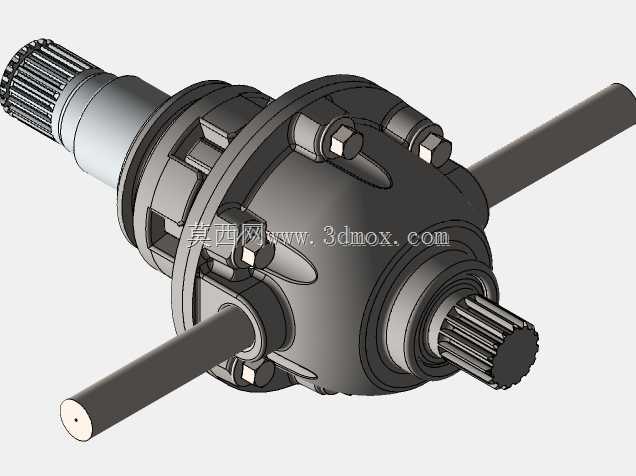

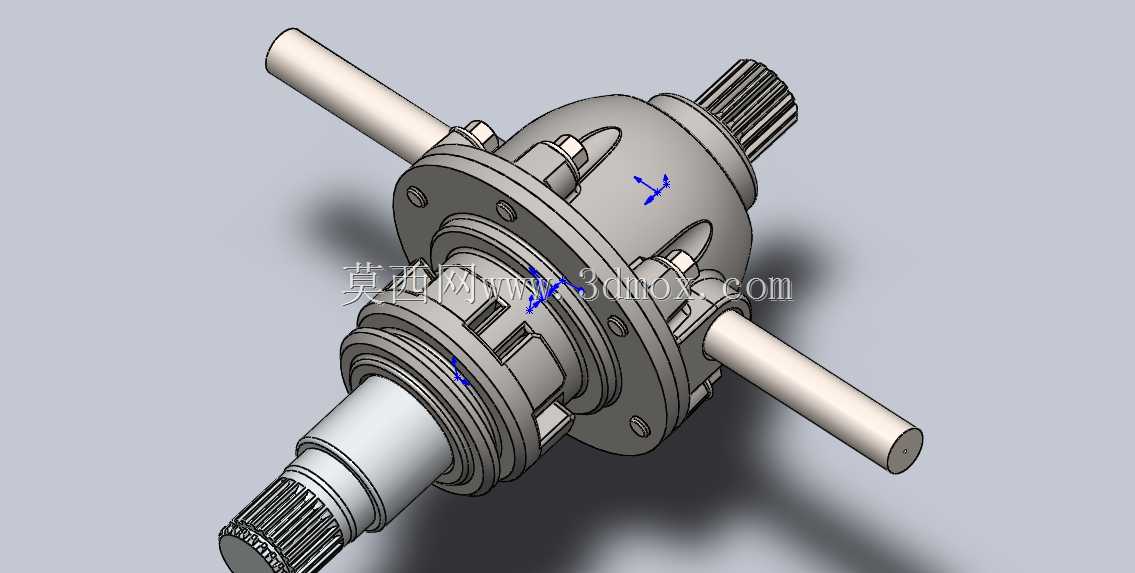

该差速器主要应用于各类轮式行走机械的驱动桥总成中，是动力传递路径上的核心传动部件，核心作用是在动力输出端向两侧驱动轮传递扭矩的同时，允许两侧驱动轮以不同转速旋转，消除车辆转弯、行驶于不平路面时轮胎与地面的滑动摩擦，既可以降低轮胎异常磨损，也能提升行驶过程的操控稳定性与平顺性，广泛适配乘用车辆、商用运输车辆、非道路工程行走设备等需要双侧轮差速驱动的场景。从功能特性来看，该差速器采用对称式行星锥齿轮结构，核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、连接紧固件与两侧输出半轴，动力从主减速器从动齿轮输入至差速器壳体后，通过十字轴带动行星齿轮公转，当两侧车轮行驶阻力一致时，行星齿轮无自转，两侧半轴以相同转速输出扭矩；当两侧车轮存在转速差需求时，行星齿轮绕十字轴产生自转，自动调整两侧半轴的输出转速，实现扭矩的动态分配，保证两侧驱动轮始终处于纯滚动的行驶状态。在设计思路上，该结构优先保证传动的可靠性与载荷分布均匀性，差速器壳体采用分体式法兰连接结构，通过周向布置的紧固件实现上下壳体的刚性连接，既方便内部齿轮组件的装配与检修，也能保证壳体承受大扭矩输入时的结构刚度；行星齿轮与半轴齿轮采用等模数等压力角的锥齿轮啮合设计，啮合间隙经过合理匹配，保证传动过程平稳无卡滞，齿轮背部设置有耐磨垫片，可承受齿轮啮合时产生的轴向推力，降低长期运转的磨损量；十字行星齿轮轴与壳体安装孔采用小间隙配合，保证行星齿轮转动灵活的同时避免轴体窜动，两侧输出半轴采用花键连接结构与半轴齿轮配合，可传递大扭矩且拆装便捷。从安装边界来看，该差速器整体为同轴对称布局结构，主输入花键轴位于壳体轴向一端，用于连接主减速器从动齿轮，两侧半轴沿壳体径向垂直于输入轴方向伸出，安装时需匹配驱动桥壳的内部安装腔体尺寸，法兰连接端面的螺栓孔位需与主减从动齿轮的安装孔位完全对中，两侧半轴的伸出长度、花键参数需匹配轮边轮毂的连接尺寸，整体结构紧凑，径向与轴向尺寸经过优化，可在有限的桥壳空间内完成布置，同时预留有充足的润滑通道，可让齿轮油充分进入各啮合副与配合面，保证长期运转的润滑效果，降低运转温升与磨损速率。
