CSWA认证练习用异形带孔机械基座

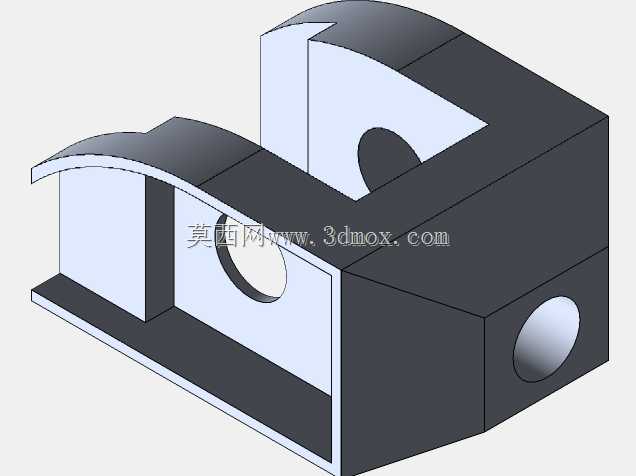

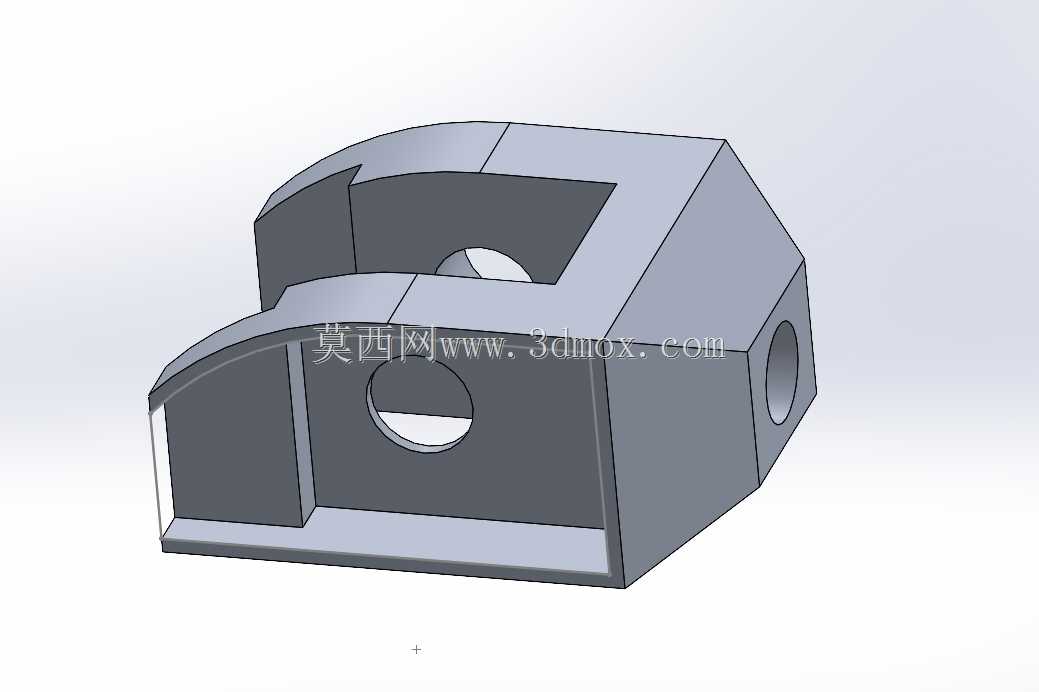

该异形带孔机械基座属于机械装配领域的基础支撑构件，主要应用于教学实训、技能考核场景下的装配练习环节，同时也可作为小型非标自动化设备中功能模块的承载底座使用，能够为安装在其上的功能零件提供稳定的定位基准与结构支撑，避免设备运行过程中出现部件偏移、振动松脱的问题。从实际用途来看，该构件既可以作为CSWA技能考核的典型练习载体，帮助学习者掌握实体建模、特征编辑、装配配合的核心操作逻辑，也可在小型工装夹具、桌面级实验设备中作为连接座使用，承接横向与纵向的连接件，实现不同方向功能部件的集成安装。从功能特性来看，该基座采用一体化实心结构设计，整体刚性充足，能够承受中等载荷下的静压力与小幅振动，不会在常规使用场景下出现结构变形；构件上开设的三处不同方向的通孔，分别对应不同方向的连接件安装需求，侧面的圆形通孔用于穿装销轴或紧固螺栓，实现与相邻侧装部件的铰接或螺接固定，上部的弧形开槽结构则用于避让安装在基座上方的弧形运动部件，避免部件运动过程中与基座发生结构干涉，底部的平整安装面能够保证基座与安装基板完全贴合，减少安装面间隙带来的装配误差。在设计思路上，该构件采用对称与非对称结合的构型方式，首先通过拉伸特征构建基座的主体六面体轮廓，再通过切除特征加工出内部的空腔结构以减轻构件自重，随后通过弧形拉伸切除加工出上部的弧形避让槽，最后在三个不同的安装面上分别加工出同轴通孔，所有孔位的同轴度、安装面的平面度都按照通用机械加工的公差要求进行设计，既保证了建模练习的特征覆盖度，也满足实际加工生产的工艺要求，无需特殊的定制刀具即可通过常规铣削、钻削工序完成加工。从外形尺寸与安装边界来看，该基座整体轮廓规整，最大外廓尺寸适配小型台钳的装夹范围，方便实训场景下的装夹加工演示，底部安装面的长宽尺寸预留了充足的螺栓安装空间，可通过M4-M6规格的内六角螺栓将基座固定在安装平台上，各孔位的中心距按照标准装配间距设计，能够与常规规格的销轴、螺栓实现无间隙配合，安装时无需额外进行扩孔或修磨处理，侧面的突出安装面与主体结构保持垂直，能够保证侧装部件的安装垂直度，避免装配后出现角度偏差。
