笔记本CPU用放射鳍片式被动散热结构

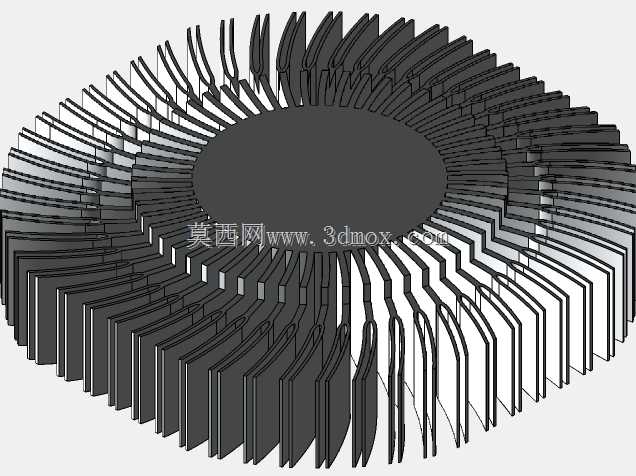

这款放射状鳍片散热结构，主要面向轻薄型笔记本电脑、低功耗台式处理器、嵌入式工控主板这类无主动风扇的被动散热场景，核心作用是承接CPU核心传导出的工作热量，通过大接触面积的鳍片结构与周边空气完成自然对流换热，避免处理器因持续积热出现降频、运行卡顿甚至硬件损坏的问题，尤其适合对运行噪音有严苛要求的静音办公设备、无风扇迷你主机等产品使用。从功能特性来看，整体采用纯圆形对称布局，中心区域为平整的热源接触底座，能够完全贴合常规方形CPU顶盖的核心发热区域，保证热量从核心到散热结构的传导路径最短，减少接触热阻；从中心向外放射排布的数百片薄型鳍片，每一片都采用了差异化的弯折弧度设计，并非统一的直片结构，这种设计能够在有限的圆形安装空间内，最大化拓展鳍片与空气的接触总面积，同时相邻鳍片之间预留了均匀的通风间隙，能够让热空气顺着鳍片的弧度自然向上、向外散逸，避免直鳍片容易出现的气流死角、局部积热问题，即便没有风扇驱动气流，也能依靠冷热空气的密度差形成稳定的自然对流循环。在设计思路上，这款结构完全围绕小空间内的被动散热效率优化展开，没有预留风扇安装位，整体结构一体性极强，所有鳍片与中心底座采用一体化成型结构，不存在拼接缝隙带来的附加热阻，同时鳍片的厚度经过反复优化，在保证结构强度、不会因轻微磕碰出现变形弯折的前提下，尽可能做薄以增加鳍片数量、拓展换热面积；鳍片的高度从中心向外保持统一，整体呈现扁平的圆盘形态，能够完美适配笔记本内部紧凑的竖向安装空间，不会挤占内存、硬盘等其他硬件的安装位置。从安装边界来看，整体为标准正圆形结构，中心底座的接触区域尺寸覆盖常规移动级CPU的安装范围，外围鳍片的最大直径适配笔记本内部主板上方的预留散热空间，整体厚度控制在轻薄本的常规散热模组厚度范围内，安装时只需在底座与CPU顶盖之间均匀涂抹导热硅脂，通过周边的固定卡扣或压条即可完成固定，不需要额外的复杂安装结构，也不会和周边的主板电容、接口元件产生干涉。相较于常规的方形直鳍片散热器，这种放射状弯折鳍片的结构在同等体积、同等重量下，自然对流散热效率提升明显，能够满足低功耗处理器长时间满负载运行的散热需求，同时完全无运行噪音，也不存在风扇积灰、轴承磨损的后期维护问题，非常适合追求静音、长周期免维护的电子设备使用。
