平面四连杆铰接传动机构结构设计

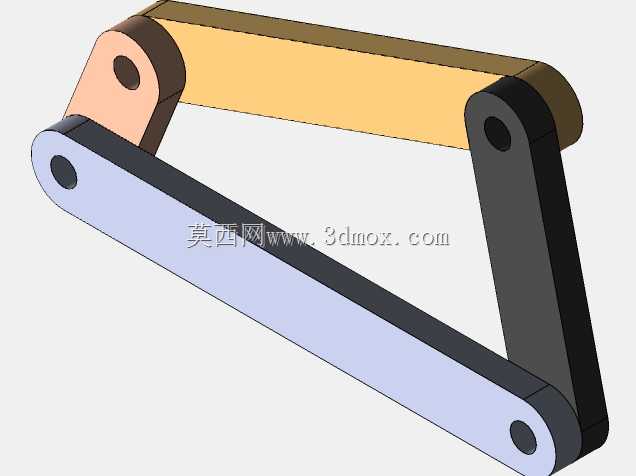

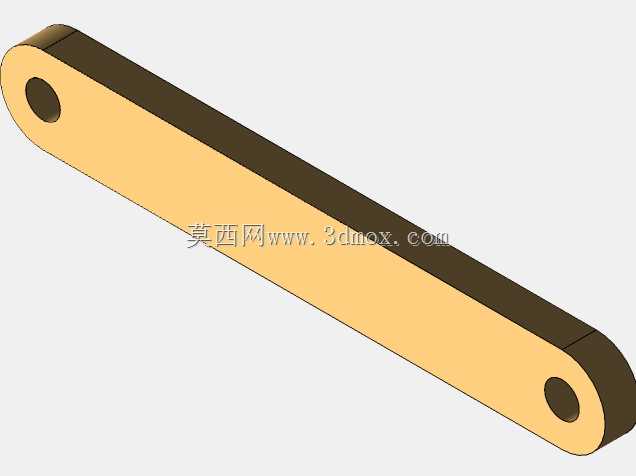

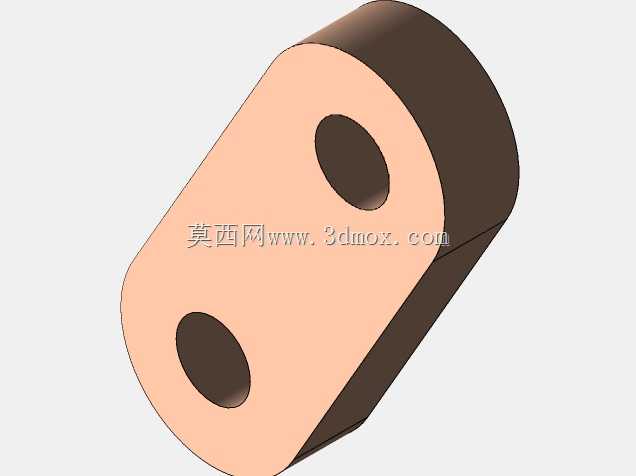

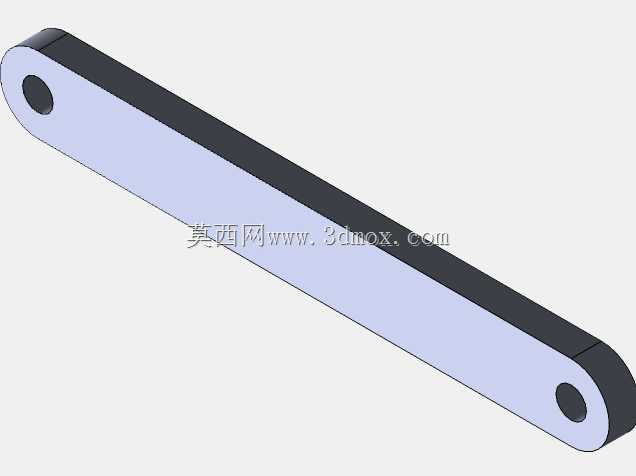

该平面四连杆铰接传动机构是平面机构运动学领域的典型基础传动构件，广泛应用于各类需要实现定轨迹往复运动、摆动与转动转换的工业场景中，在轻工包装设备的物料推送工位、农用机械的作物拨送结构、自动化生产线的工件换位摆臂、民用门窗的启闭联动结构、健身器材的阻力传动单元中都能见到这类机构的衍生应用，核心作用是通过固定铰接点的约束，将主动件的单一旋转或摆动输入，转化为从动件符合预设轨迹的规律运动，替代复杂的多动力源驱动方案，大幅简化设备的传动链路，降低整体制造成本与后期维护难度。从功能特性来看，该机构采用四个刚性连杆通过销轴铰接形成闭合运动链，其中一个连杆作为固定机架承担安装基准作用，其余三个连杆分别作为主动件、中间传动连杆与从动执行件，铰接位置均采用同轴销轴配合，转动副间隙控制在合理范围内，既保证运动过程无卡滞，也避免间隙过大导致的运动轨迹偏差，可根据实际使用需求调整各连杆的长度比例，实现从动件不同的摆角范围、运动速度特性与轨迹输出，既可以实现急回特性来提升设备工位往复动作的效率，也可以实现近似直线的轨迹输出来满足直线推送的工位需求。在设计思路上，该机构优先遵循平面机构自由度计算准则，保证整体机构自由度为1，仅需一个动力输入即可实现确定的运动输出，避免过约束导致的运动卡死或欠约束导致的运动轨迹不确定；各连杆的截面形状采用等厚度矩形截面设计，在保证杆件抗弯强度的前提下尽可能降低整体重量，减少运动过程中的惯性冲击，铰接端做加厚凸台处理，提升销轴配合位置的耐磨性能，延长机构的连续运行寿命。从外形尺寸与安装边界来看，该机构整体为扁平化平面结构，所有铰接孔的轴线均保持平行，安装时仅需将作为机架的连杆通过两个铰接孔固定在设备安装基准面上，即可保证整体机构的运动平面与安装面平行，不会出现运动过程中的偏载卡滞问题；各连杆的长度比例经过运动学仿真验证，从动件的摆角范围覆盖常规工业工位的常用摆动行程，安装时预留的运动空间仅需覆盖连杆摆动的最大外轮廓即可，不需要额外预留过大的避让空间，可紧凑嵌入各类设备的内部传动腔体内，不会占用过多的设备安装空间，适配各类中小型自动化设备、轻工机械的传动系统布局需求。
