工业级1500转恒速伺服电机结构设计

　　这款1500转恒速伺服电机的三维结构设计，完全围绕工业现场实际安装与运行需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实际加工、装配、运维的工程要求。从应用场景来看，这类恒速伺服电机常被用在对转速稳定性要求较高的输送线、小型工装进给机构、包装设备的定速辊组、纺织机械的导纱辊驱动单元中，区别于普通异步电机，它的转速波动控制范围更小，在额定负载下不会因为电网电压小幅波动或者负载瞬时变化出现明显的转速跌落，能够保证下游传动机构的运行一致性，避免因为转速偏差导致的产品加工误差或者输送节拍紊乱。

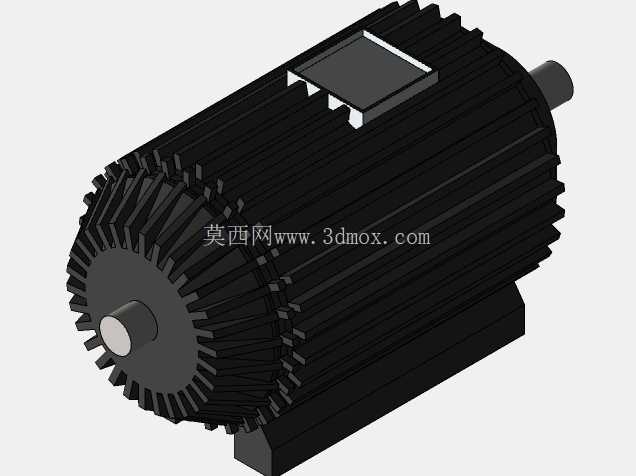

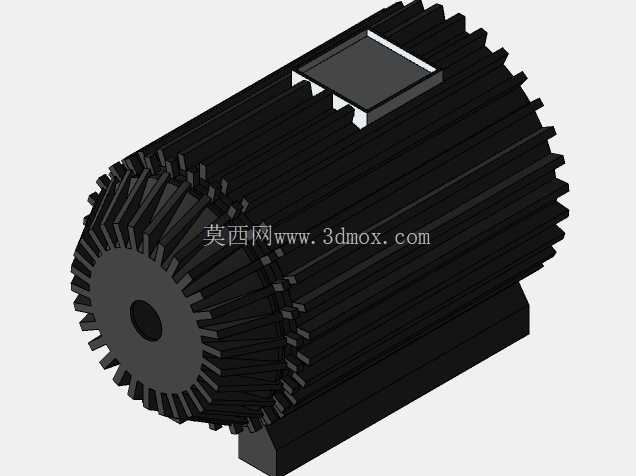

　　从功能特性上看，模型完整还原了电机的散热筋结构，机壳外表面沿轴向均匀分布的平行散热筋，不是随意排布的装饰特征，其筋高、筋间距、筋的拔模斜度都匹配实际铝压铸机壳的工艺要求，既能够保证电机在额定功率持续运行时，绕组产生的热量通过机壳快速传导到散热筋表面，依靠设备运行时的自然空气对流带走热量，控制绕组温升在绝缘等级允许的范围内，同时也兼顾了压铸生产时的脱模便利性，不会出现倒扣或者壁厚不均导致的铸件缩孔缺陷。电机顶部的接线盒结构，预留了足够的线缆弯折空间，接线盒的安装止口做了凸台设计，实际生产中可以加装密封胶条，满足车间多粉尘、少量切削液飞溅场景下的防护要求，避免粉尘或者液滴进入接线腔导致的绝缘失效问题。

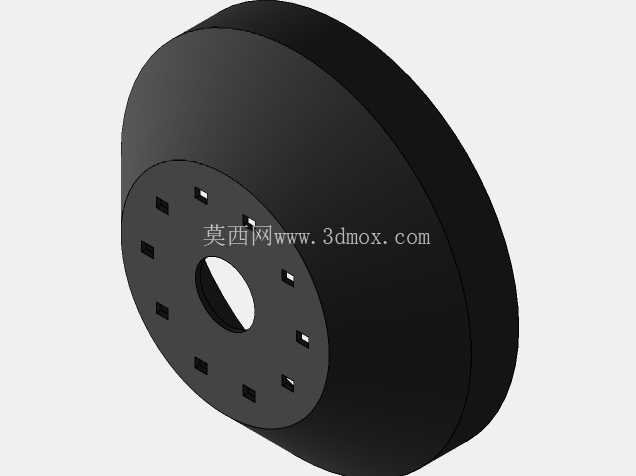

　　设计思路上，整个模型采用了参数化的建模逻辑，输出轴的轴径、轴伸长度、键槽尺寸都匹配通用工业电机的安装标准，端盖的止口配合尺寸、底座的安装孔距、安装孔的沉头深度，都严格对应常用的1500转伺服电机的安装边界，设计人员在做设备整体布局时，可以直接调用这个模型完成装配干涉检查，不需要再反复核对安装尺寸。输出轴端做了轴肩定位结构，安装联轴器或者同步带轮时，可以直接靠轴肩实现轴向定位，不需要额外加装定位套，减少装配环节的零件数量，也能降低因为定位零件加工误差导致的传动跳动问题。电机后端的散热风叶结构（模型中通过后端盖的通风槽结构体现），配合风罩的导流设计，能够在电机转子转动时带动空气沿散热筋轴向流动，进一步强化散热效果，即使电机在满负载状态下长时间连续运行，也能维持稳定的工作温度，避免因为过热导致的磁钢退磁问题，这也是恒速伺服电机能够维持转速稳定的核心结构保障之一。

　　从安装边界来看，模型完整还原了电机的卧式安装底座，底座的四个安装孔采用长圆孔设计，实际安装时可以小幅调整电机的轴向位置，方便同步带或者联轴器的张紧调试，不需要重新加工安装孔位，降低现场安装的调整难度。电机的整体外形尺寸控制紧凑，在保证输出扭矩满足额定要求的前提下，尽可能缩小了机壳的径向尺寸，能够适配安装空间比较局促的小型自动化设备内部布局，不会因为电机体积过大导致设备整体结构臃肿。接线盒的位置设置在机壳顶部偏输出端的位置，既方便操作人员从设备正面完成接线操作，也避免了接线线缆与后端的散热风路干涉，同时接线盒的出线口预留了标准的电缆格兰头安装螺纹，现场布线时可以直接选用标准规格的密封接头，不需要额外做转接处理。

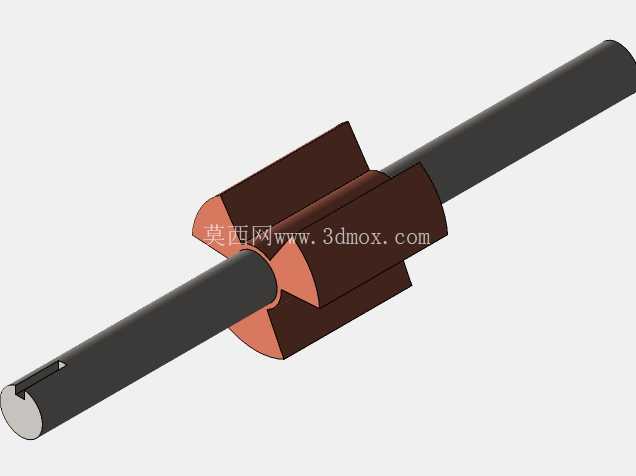

　　在结构细节上，电机前后端盖与机壳的配合采用了止口定位方式，止口的配合公差选择过渡配合，既能够保证前后端盖的同轴度，避免因为端盖偏心导致的转子扫膛问题，也方便后期运维时的拆装，不需要专用的拉马工具就能完成端盖拆卸，更换轴承或者清理内部积尘时更加便捷。转子部分的结构做了动平衡对应的几何特征还原，转子铁芯的叠压长度、磁钢的嵌入位置都经过合理排布，保证电机转动时的动平衡精度达到G2.5级，运行时的振动幅度控制在允许范围内，不会因为振动过大导致连接的传动部件出现疲劳损坏，也能降低设备运行时的噪音水平。这类恒速伺服电机的结构设计，本质上是在标准电机的框架基础上，优化了磁路结构和散热设计，让它在1500转的额定转速下能够保持更高的运行效率，同时兼顾安装的通用性，不需要对现有设备的安装基座做大规模改造就能完成替换，对于设备升级改造场景来说，能够大幅降低改造成本和停机调试的时间。
