带传动一体式齿轮减速传动结构

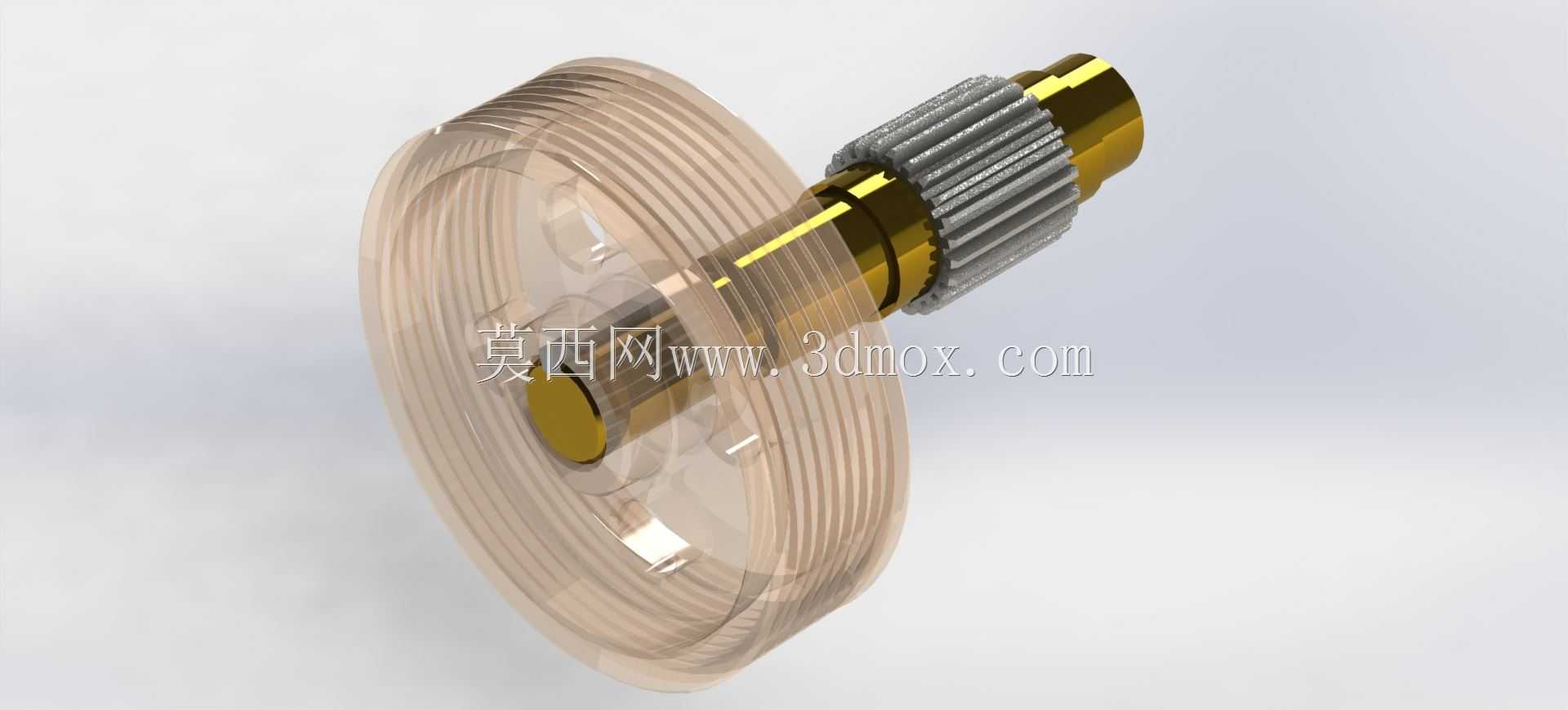

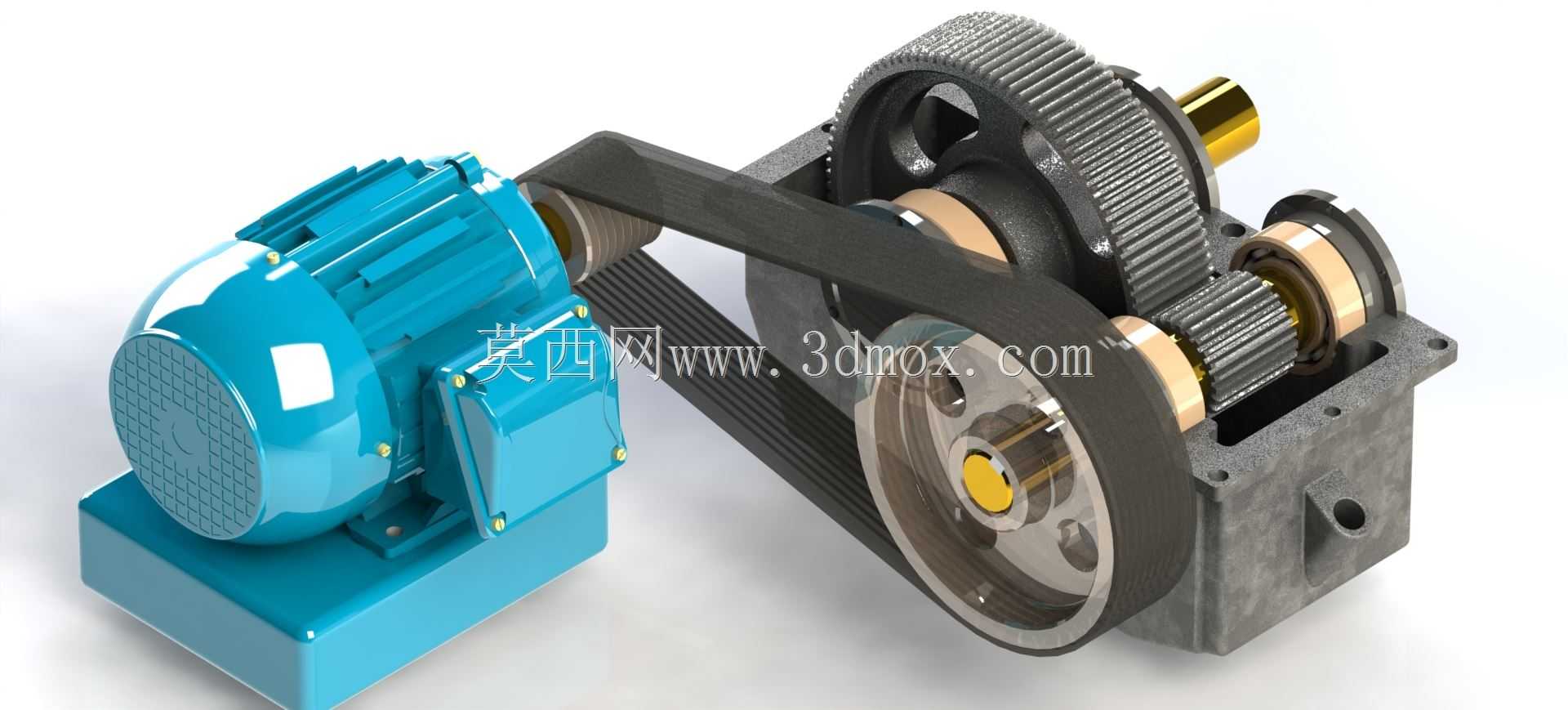

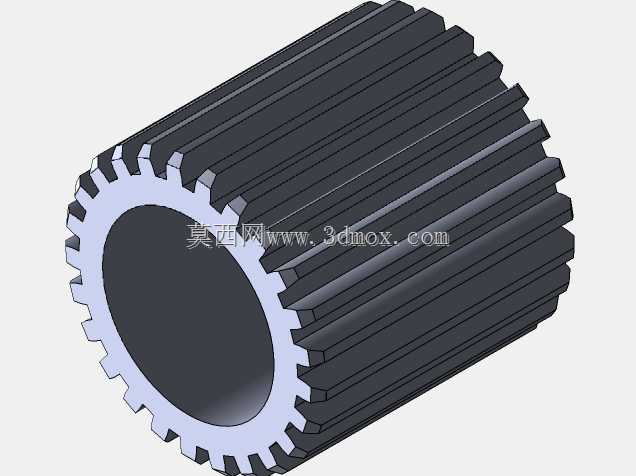

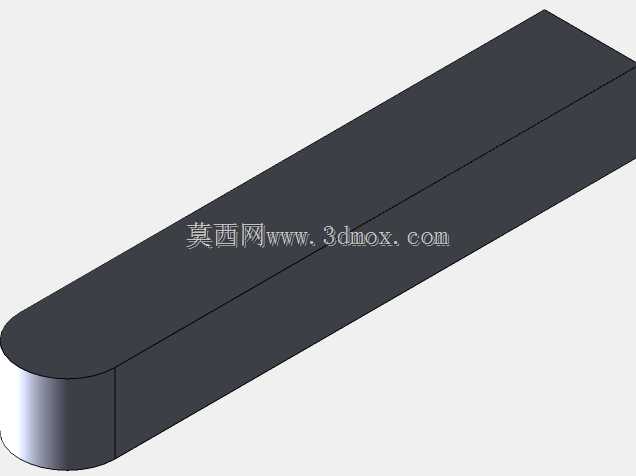

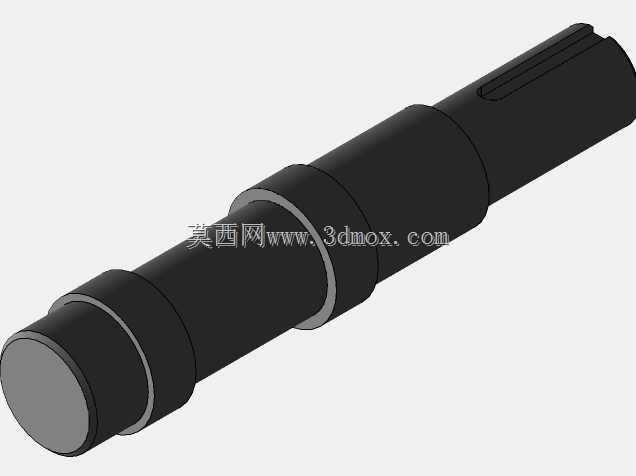

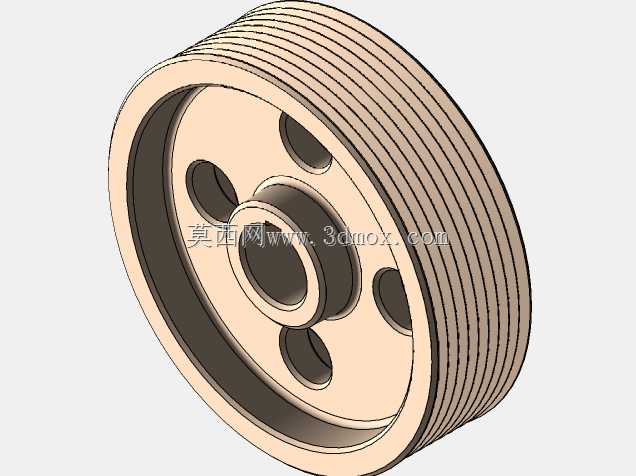

该传动结构主要应用于中小功率工业设备的动力传输场景，常见于轻工生产线输送单元、小型物料加工设备、配套辅机的动力输出端，承担电机高转速向作业端低转速大扭矩转换的核心作用，可适配常规工况下连续运转的传动需求，能够在不额外增加复杂安装结构的前提下，完成动力的减速与扭矩放大，匹配作业端的转速与负载要求。从实际用途来看，这套结构整合了带传动的缓冲吸振特性与齿轮传动的精准传动优势，前端带轮组可在设备启动瞬间或遭遇突发过载时，通过皮带的微量滑移抵消冲击载荷，避免刚性传动对电机和齿轮组造成硬损伤，后端多级啮合齿轮组可按照固定传动比稳定输出扭矩，保障作业端转速波动控制在极小范围内，满足对传动稳定性有一定要求的作业场景。产品功能特性上，整套结构采用模块化集成设计，驱动电机与齿轮箱体通过带传动组件直连，省去了额外的联轴器对接结构，既降低了装配时的同轴度校准难度，也减少了传动环节的功率损耗；齿轮箱采用剖分式箱体结构，箱体内预留了充足的润滑储油空间，齿轮啮合面可通过飞溅润滑持续获得油膜保护，有效降低长期运转的磨损速率；输出轴端采用双轴承支撑结构，可承受一定的径向与轴向负载，适配带轮、链轮、联轴器等多种外接执行件的安装需求。设计思路层面，这套结构优先平衡了传动可靠性与装配维护便捷性，带传动段设置在动力输入端，既可以利用皮带的柔性特性过滤电机运转的小幅振动，也能在日常维护时仅通过更换皮带即可完成易损件更替，无需拆解齿轮箱体；齿轮组采用直齿圆柱齿轮啮合方案，加工难度低、传动效率高，啮合间隙可通过端盖垫片进行微调，长期使用出现磨损后可便捷调整间隙补偿精度；箱体上预留的安装孔位采用对称布局，可适配卧式、侧装等多种安装姿态，满足不同设备的布局需求。外形尺寸与安装边界上，整套结构的横向安装尺寸以电机底座与齿轮箱底座的安装孔距为基准，纵向高度不超过电机顶端到箱体底部的垂直距离，输入端带轮的防护空间预留了皮带张紧调节的余量，输出轴伸出长度可适配常规标准连接件的安装深度，安装时仅需保障底座平面的平面度误差在允许范围内，即可完成整套结构的固定，无需额外制作复杂的转接安装支架。
