内燃机活塞连杆组件结构设计展示

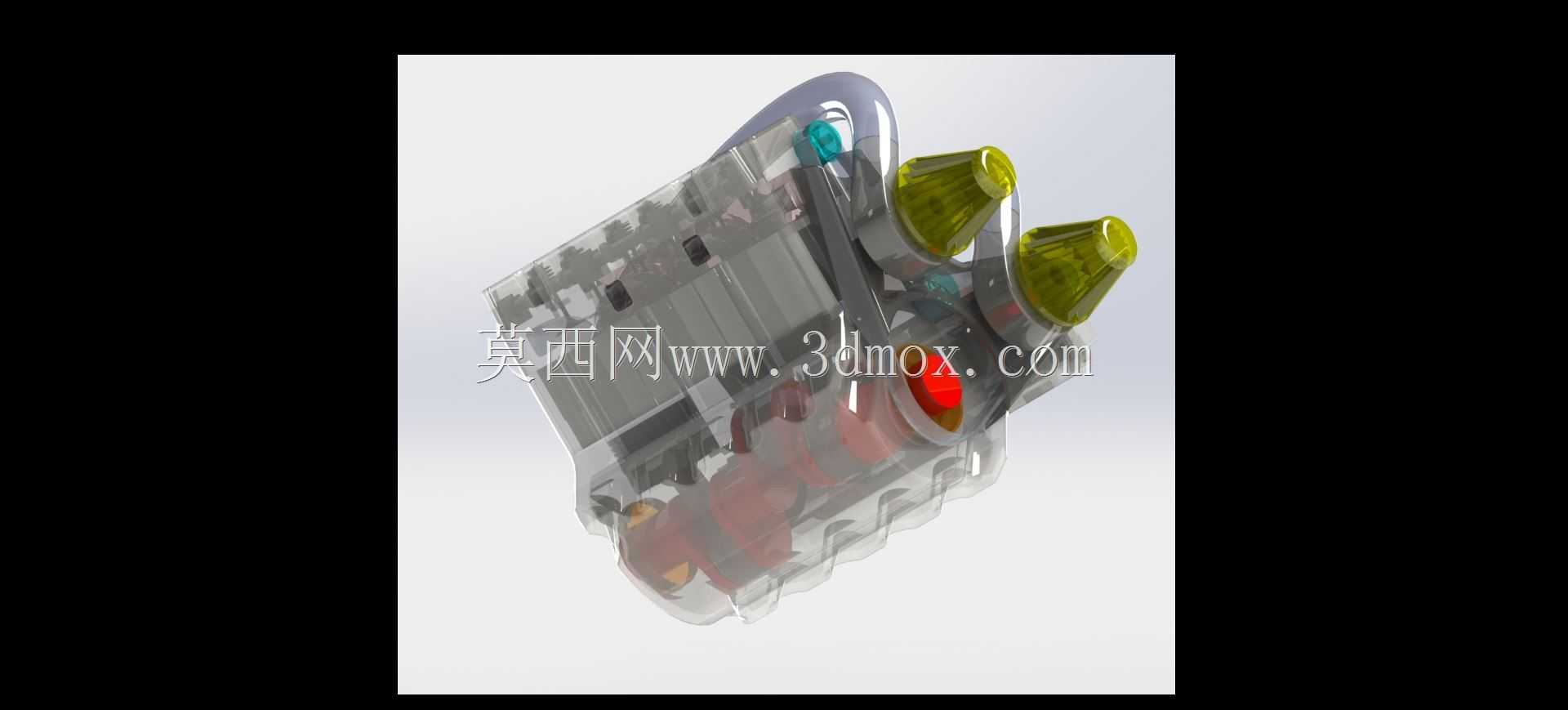

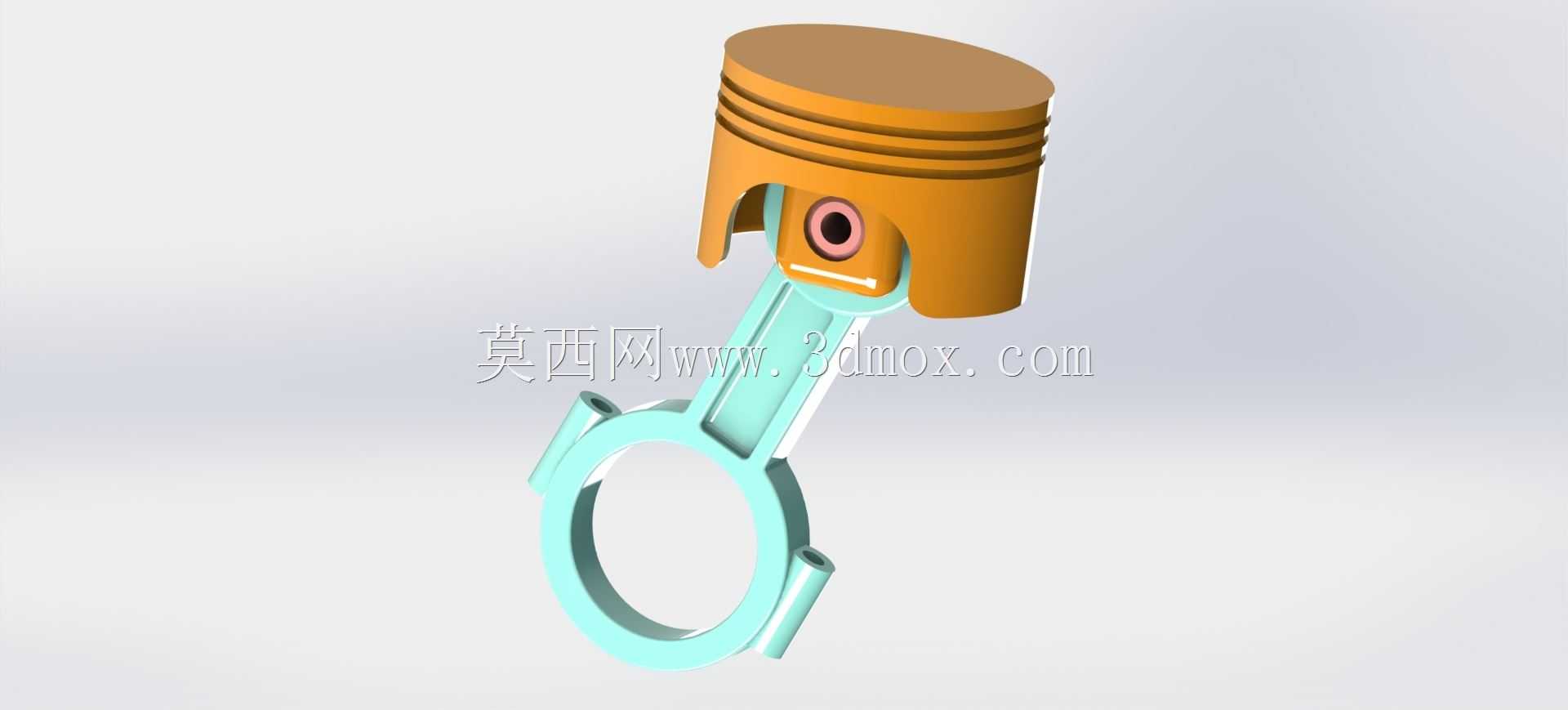

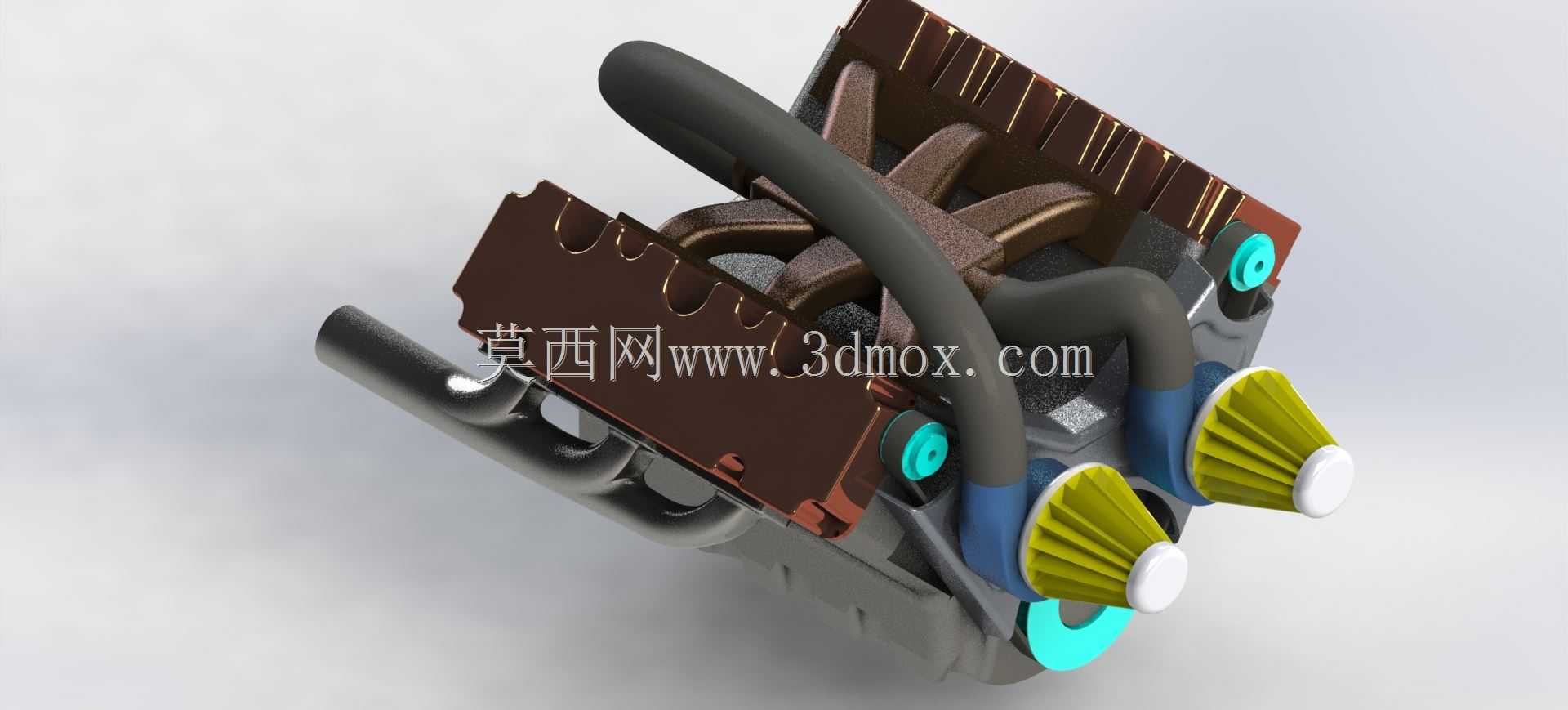

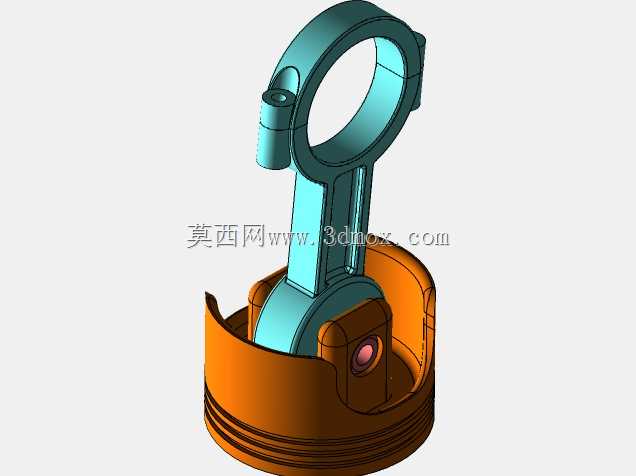

该活塞连杆组件是内燃机核心往复运动部件，广泛应用于车用汽油机、小型通用动力机械、农用动力设备等内燃动力场景中，承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心传动功能，是内燃动力系统中实现能量转换的关键结构单元。从功能特性来看，活塞头部设置多道环槽结构，可适配气环与油环的安装，气环负责密封燃烧室高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，同时保证气缸壁面润滑均匀。活塞销孔部位采用强化结构设计，通过活塞销实现活塞与连杆小头的铰接，可承受燃气爆发带来的高频冲击载荷，将活塞的往复直线运动稳定传递至连杆。连杆部分采用变截面工字形杆身设计，在保证结构强度与抗疲劳性能的前提下尽可能降低自身重量，减少往复运动惯性力，提升动力系统的运转平顺性；连杆大头为剖分式结构，可通过连杆螺栓与曲轴曲柄销实现可靠连接，大头轴瓦部位预留充足的润滑通道空间，能够适配压力润滑系统的油路布置，保证高速运转下的摩擦副润滑可靠性。在设计思路上，该组件充分平衡了结构强度与轻量化需求，活塞顶部采用适配燃烧室形状的平顶结构，可优化燃烧室内气流组织，提升混合气燃烧效率；活塞裙部设计为微椭圆型面，可补偿热态下的热膨胀变形，避免工作时出现拉缸、卡滞等故障，同时保证活塞在气缸内的导向精度。从安装边界来看，活塞外径适配常规小排量内燃机气缸直径，连杆大小头中心距符合对应排量机型的曲柄半径配比要求，整体组件可直接装入对应规格的气缸体中，与曲轴、气缸盖等周边部件完成装配后即可构成完整的曲柄连杆机构，在额定转速范围内可稳定承受交变载荷冲击，满足内燃动力设备长时间连续运转的可靠性要求，组件各连接部位的尺寸公差均按照内燃机行业通用设计规范设定，具备良好的互换性与装配适配性。
