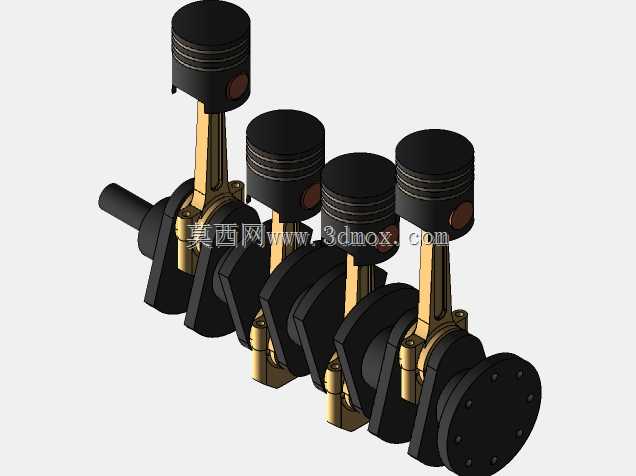

直列四缸内燃发动机曲柄连杆总成结构

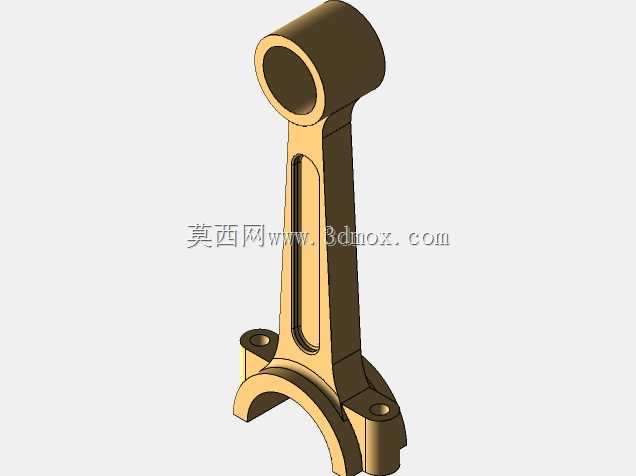

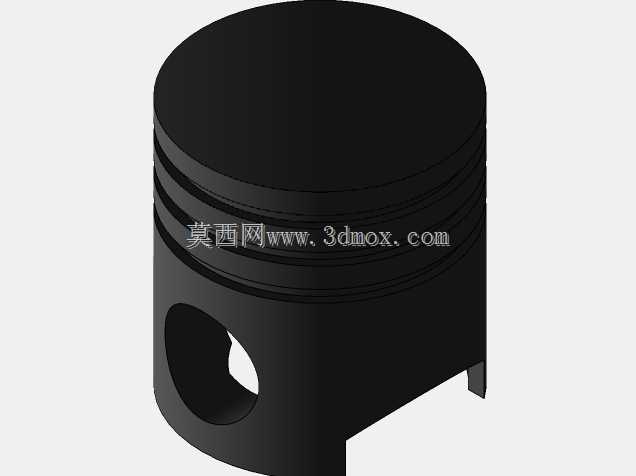

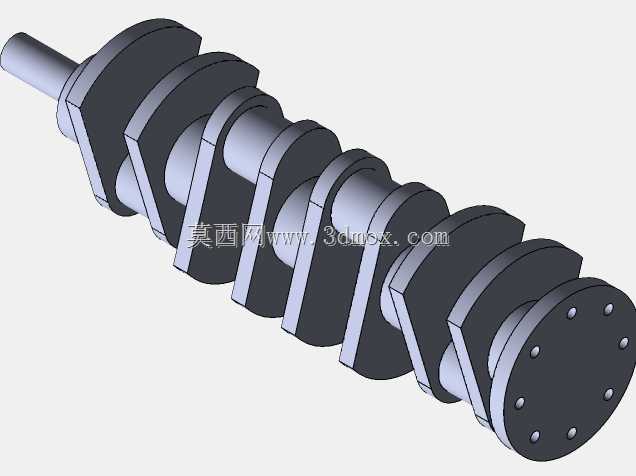

该结构是直列四缸内燃发动机的核心动力转换总成，主要应用于乘用车辆、小型工程机械、农用动力机组等需要往复式内燃动力输出的场景，承担着将燃料燃烧产生的热能转化为旋转机械能的核心功能，是整套动力设备实现动力输出的核心载体。整套总成采用直列四缸并排布局，四个活塞组件沿曲轴轴向等距排布，对应曲轴的四个错相位曲柄销，可实现做功行程的均匀错峰，让动力输出的平顺性大幅提升，相比单缸、双缸结构能有效降低运转过程中的振动幅度，适配中小排量动力设备的持续运转需求。从功能特性来看，每个活塞组件包含活塞本体、活塞环、活塞销与连杆部件，活塞头部的环带结构可实现燃烧室的密封，保证燃烧压力不会窜入曲轴箱，连杆通过活塞销与活塞铰接，可将活塞承受的燃烧爆发压力传递至曲轴的曲柄销位置，将活塞的上下直线往复运动转化为曲轴的旋转运动；曲轴采用整体式锻造结构设计，四个曲柄销按照180度错相位排布，对应四缸发动机的做功顺序，曲轴两端分别设置动力输出端与前端附件驱动位，可向外输出旋转扭矩同时驱动配气机构、冷却水泵、机油泵等附属部件运转。设计过程中充分考虑了往复运动部件的动平衡需求，每个曲柄位置都配置了对应重量的平衡块，用来抵消活塞、连杆往复运动产生的惯性力，降低整机运转时的振动与噪音；活塞裙部采用适配缸筒的型线设计，可在往复运动过程中保持稳定导向，避免出现偏磨卡滞的问题；连杆大小头分别设置了润滑通道，可引入压力机油对活塞销、曲柄销的摩擦副进行持续润滑，降低运转过程中的磨损量。从安装边界来看，整套总成的轴向长度适配直列四缸机型的缸体曲轴箱安装空间，曲轴两端的主轴颈直径、安装定位尺寸匹配常规四缸发动机的主轴承座安装位，活塞外径对应常规四缸机型的缸筒内径，安装时可直接嵌入缸体曲轴箱内，配合缸盖、配气机构、燃油供给系统即可组成完整的动力单元，不需要额外对安装位进行大幅修改。该结构的设计还原了四缸发动机曲柄连杆机构的核心运动逻辑，可直观展示四缸机型的动力传递过程，也可作为动力总成结构验证、教学演示的参考载体，帮助理解内燃发动机的核心运转原理。
