内燃机活塞组件带活塞销活塞环结构

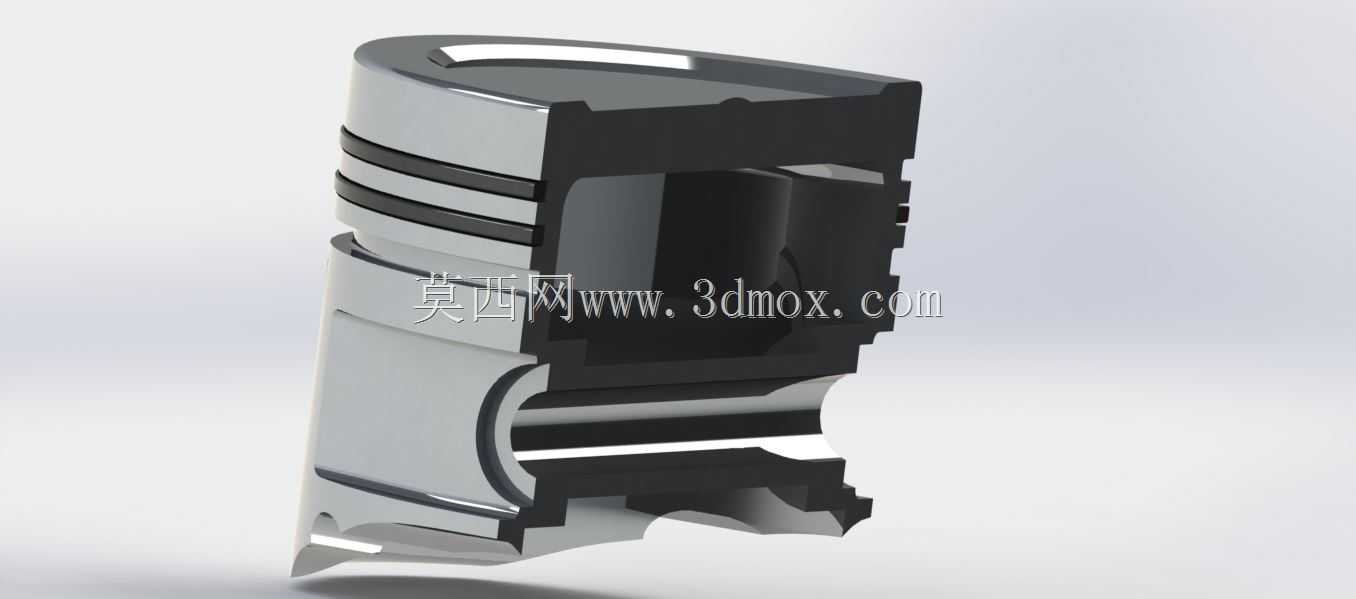

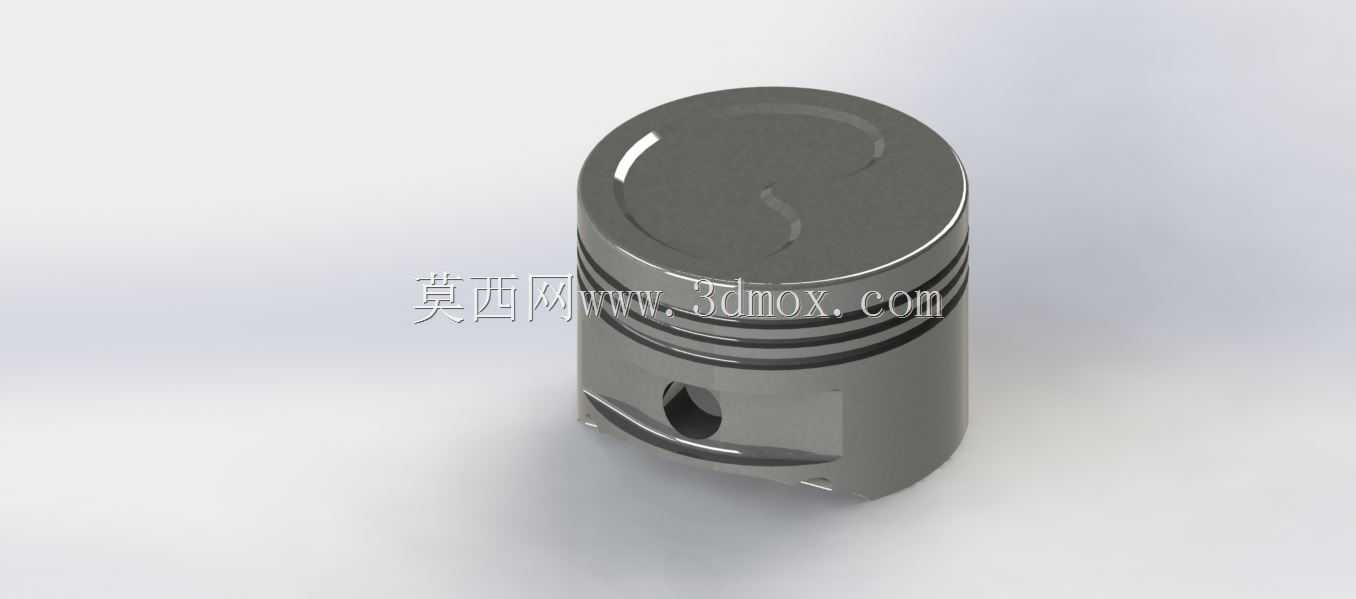

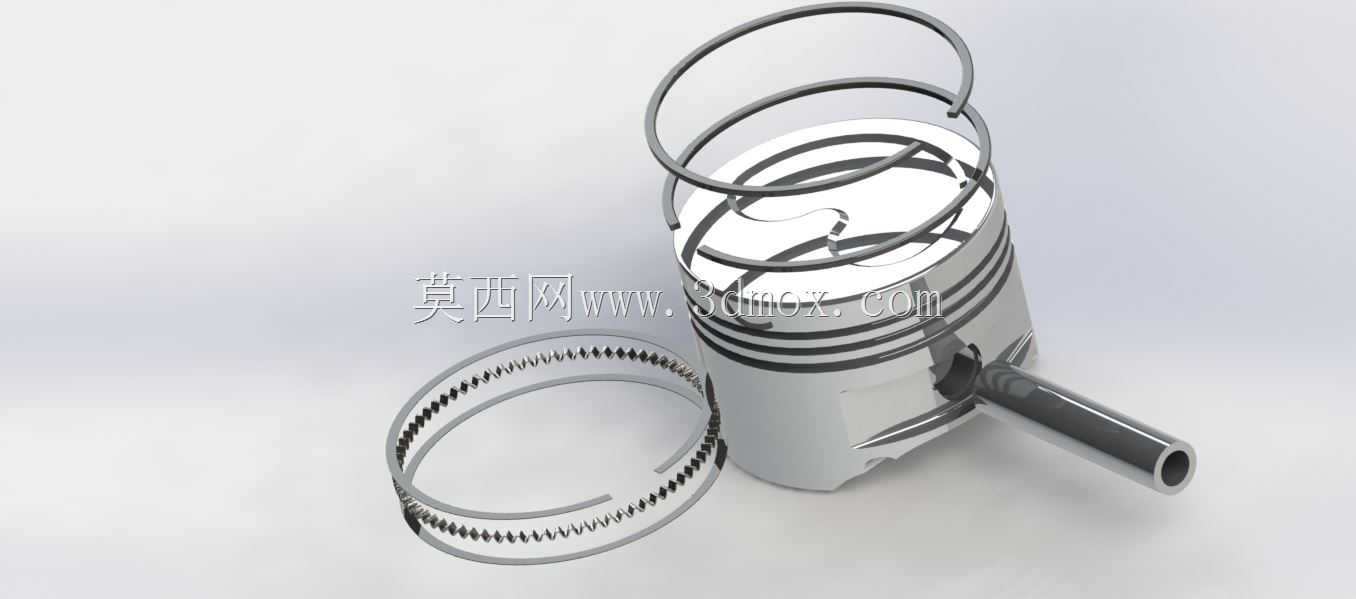

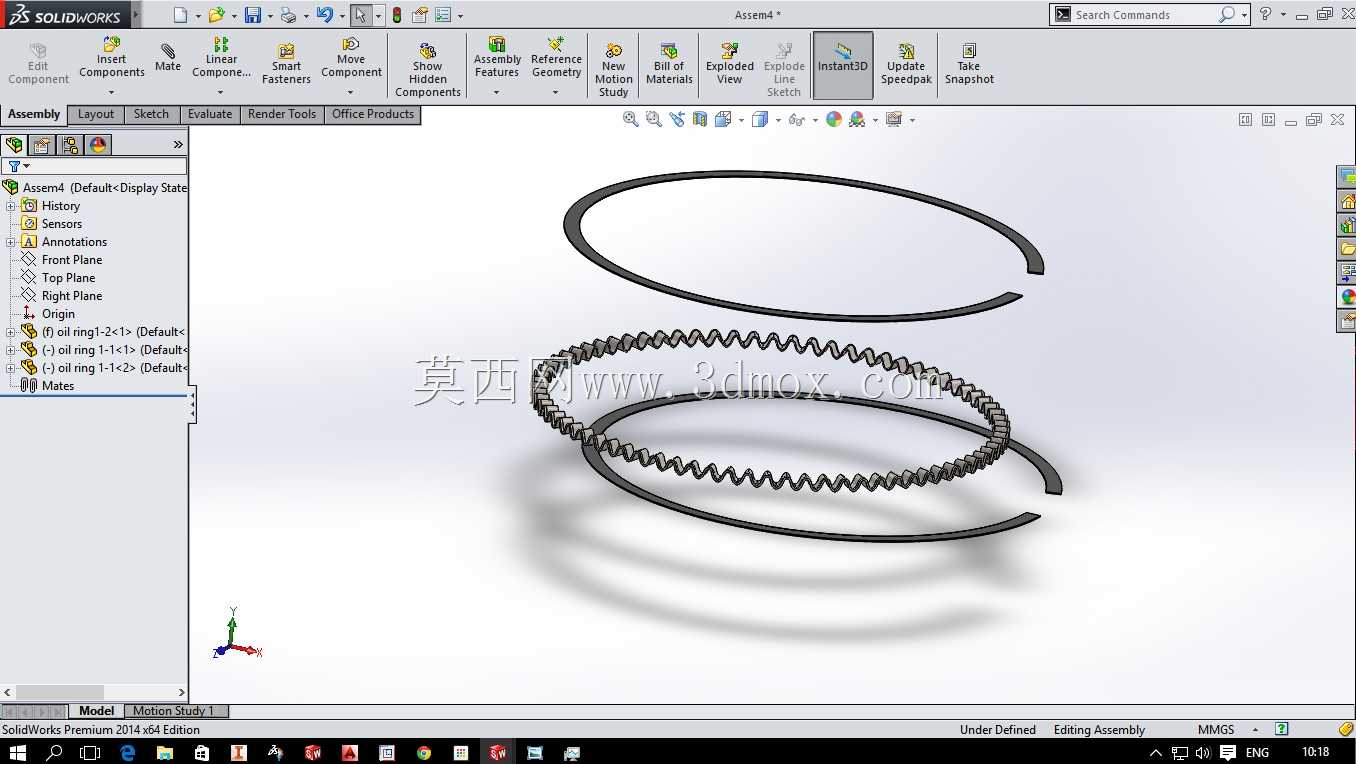

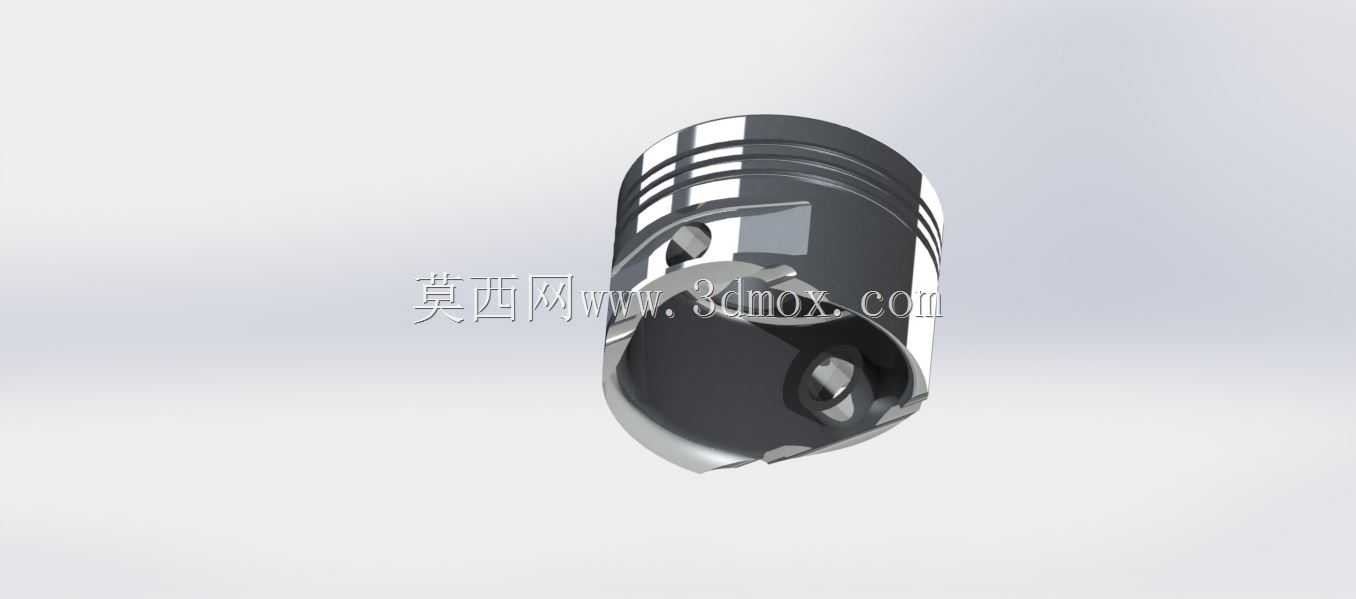

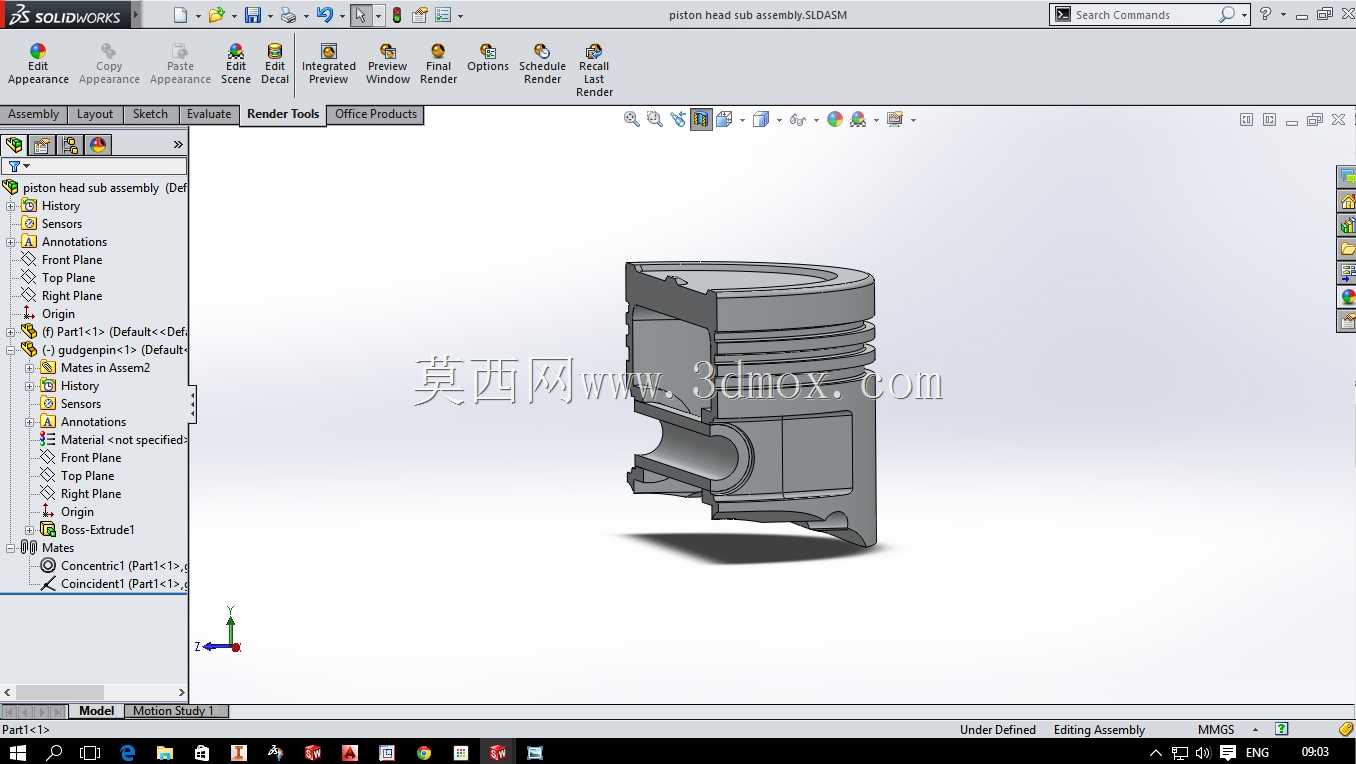

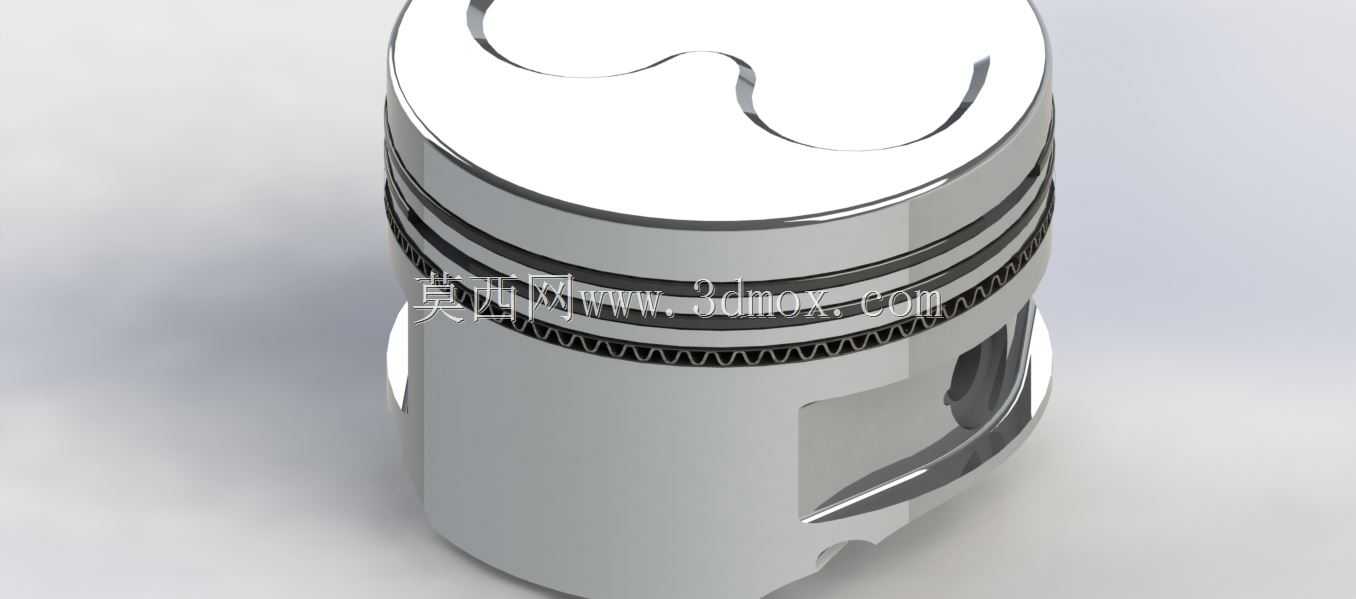

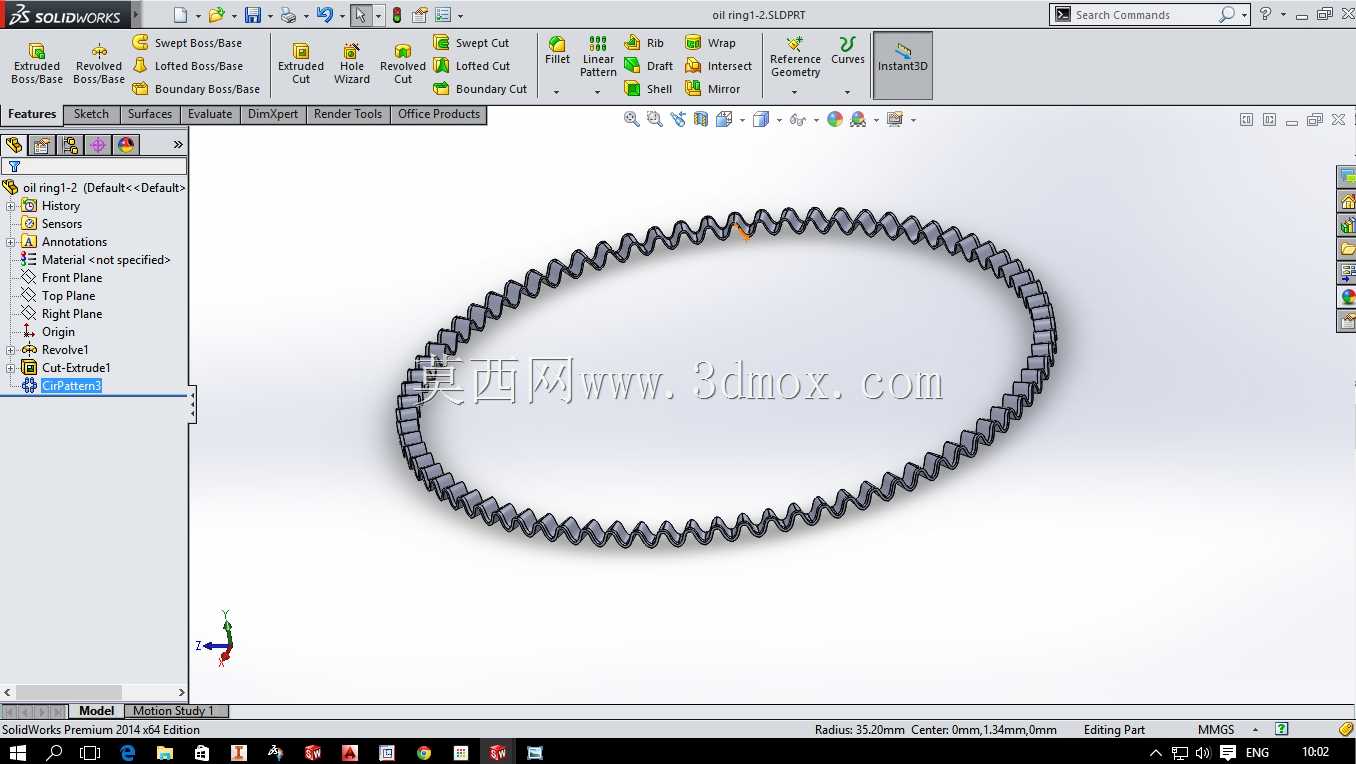

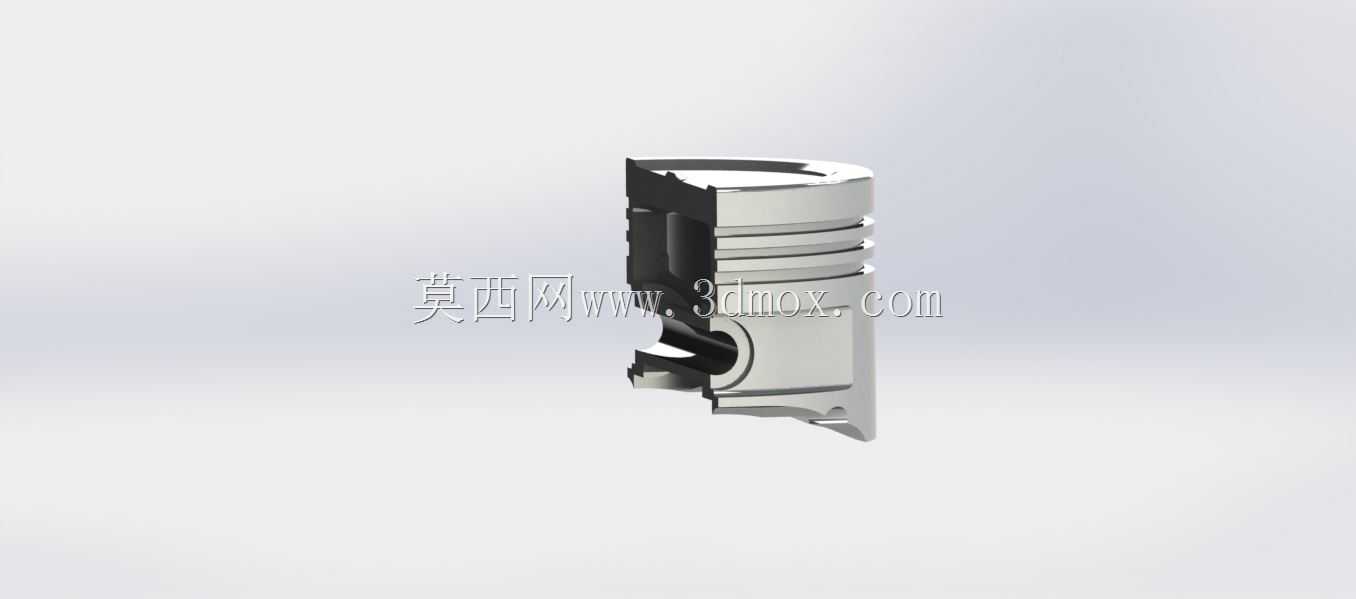

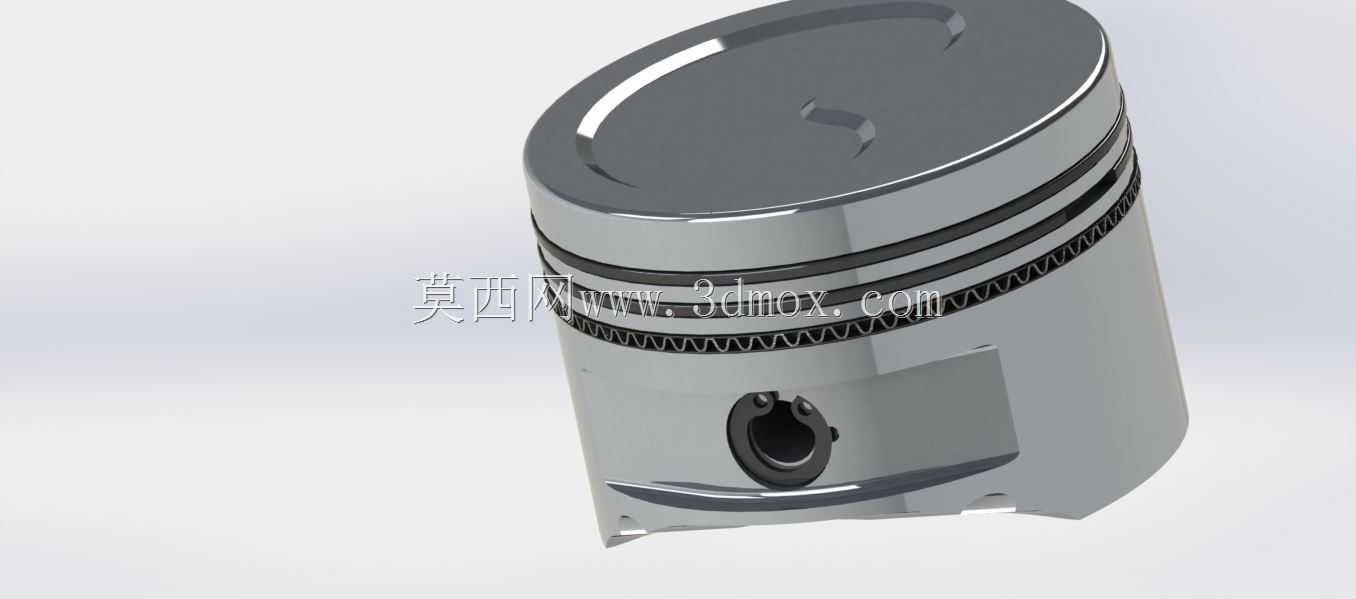

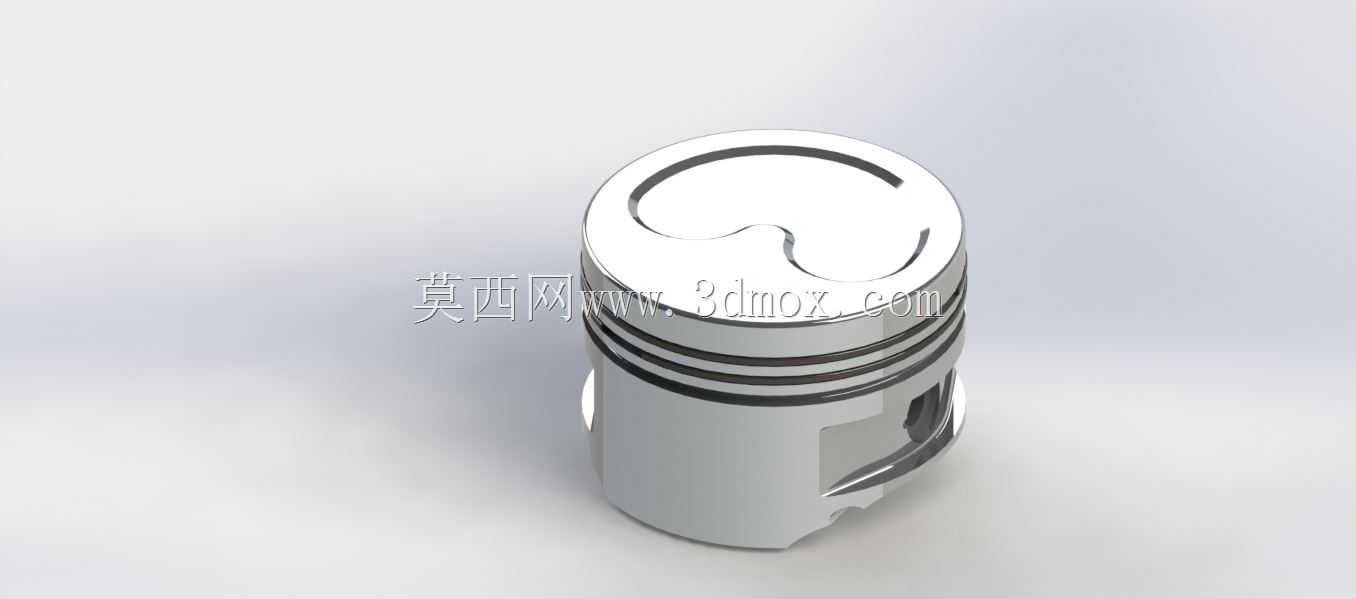

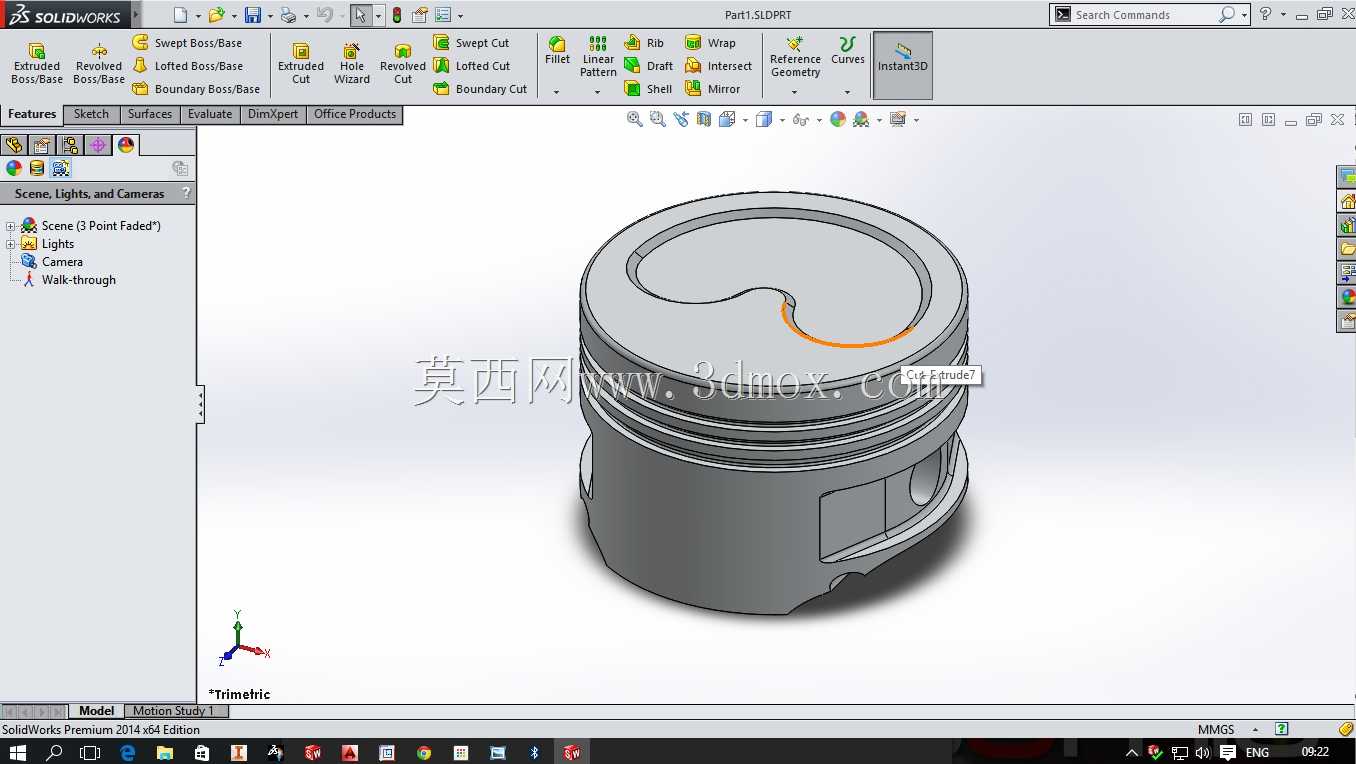

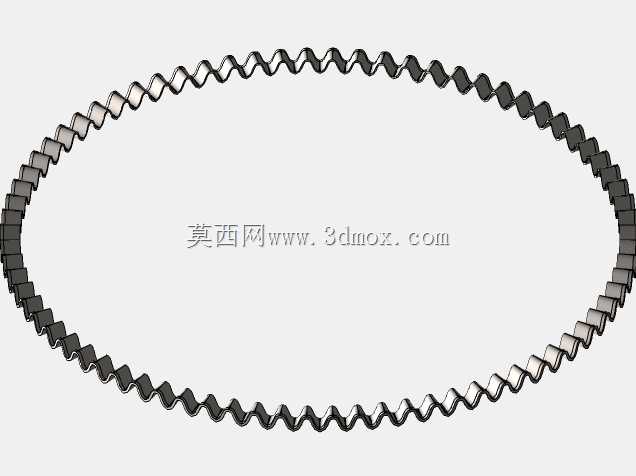

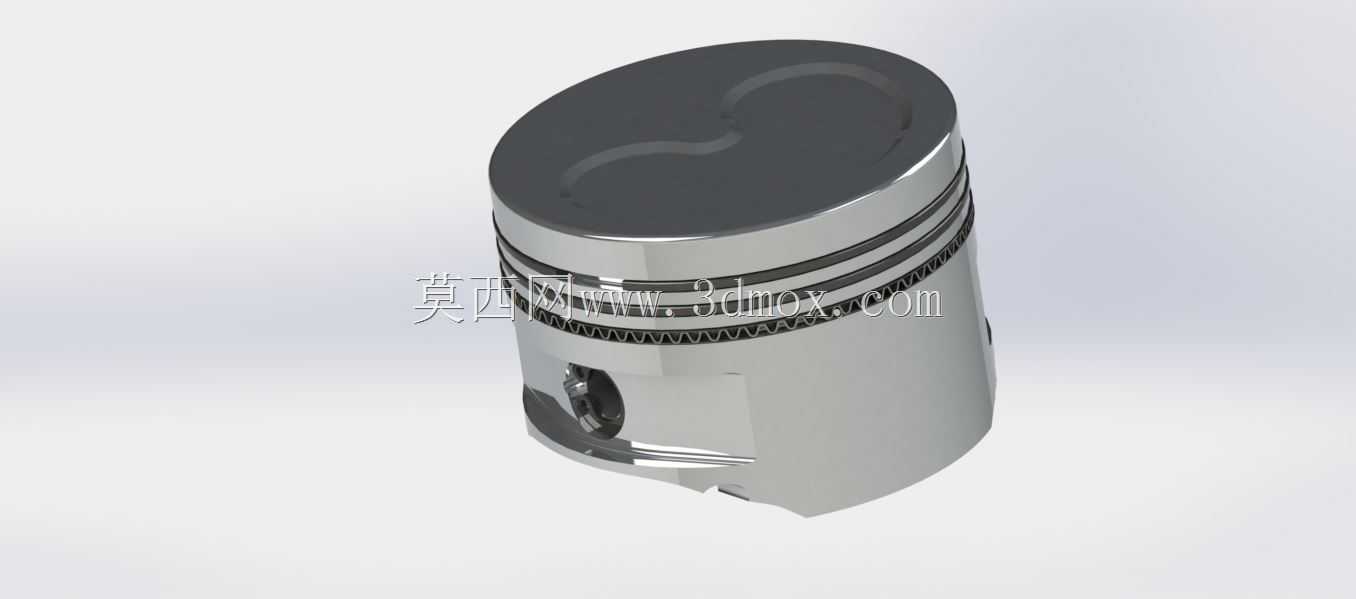

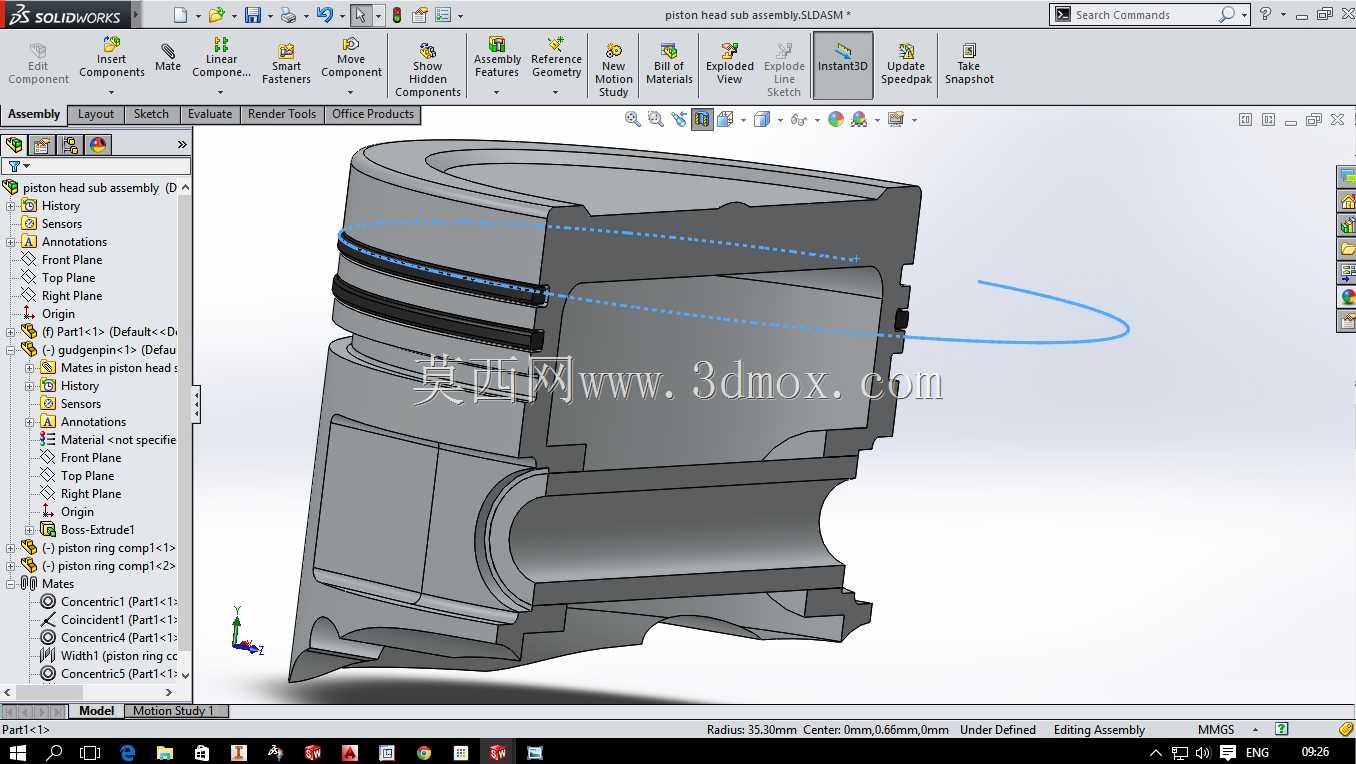

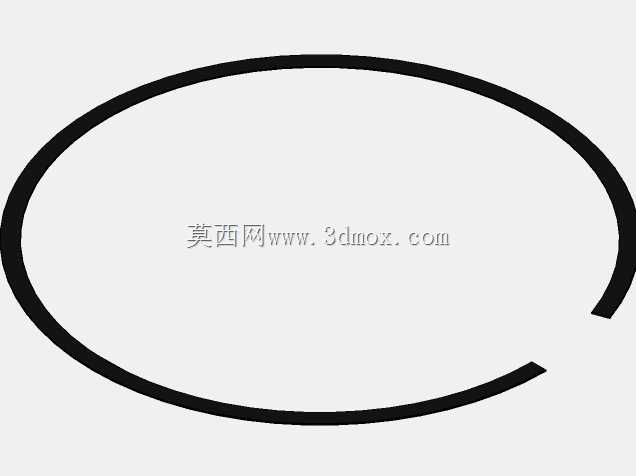

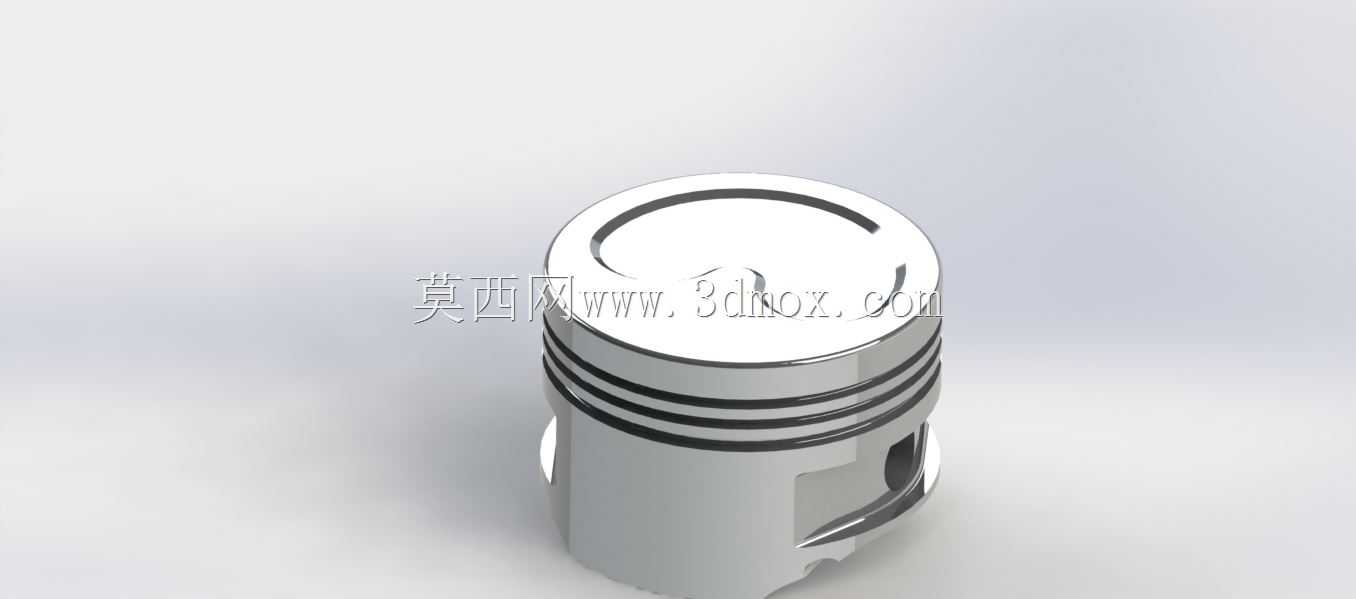

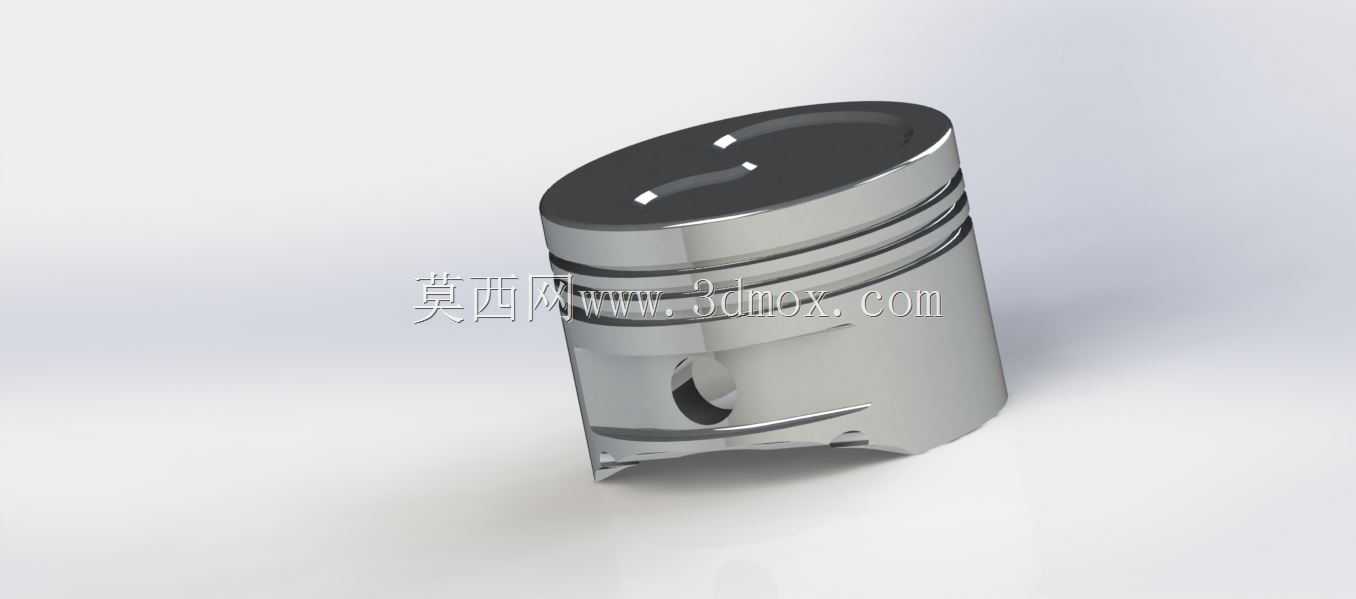

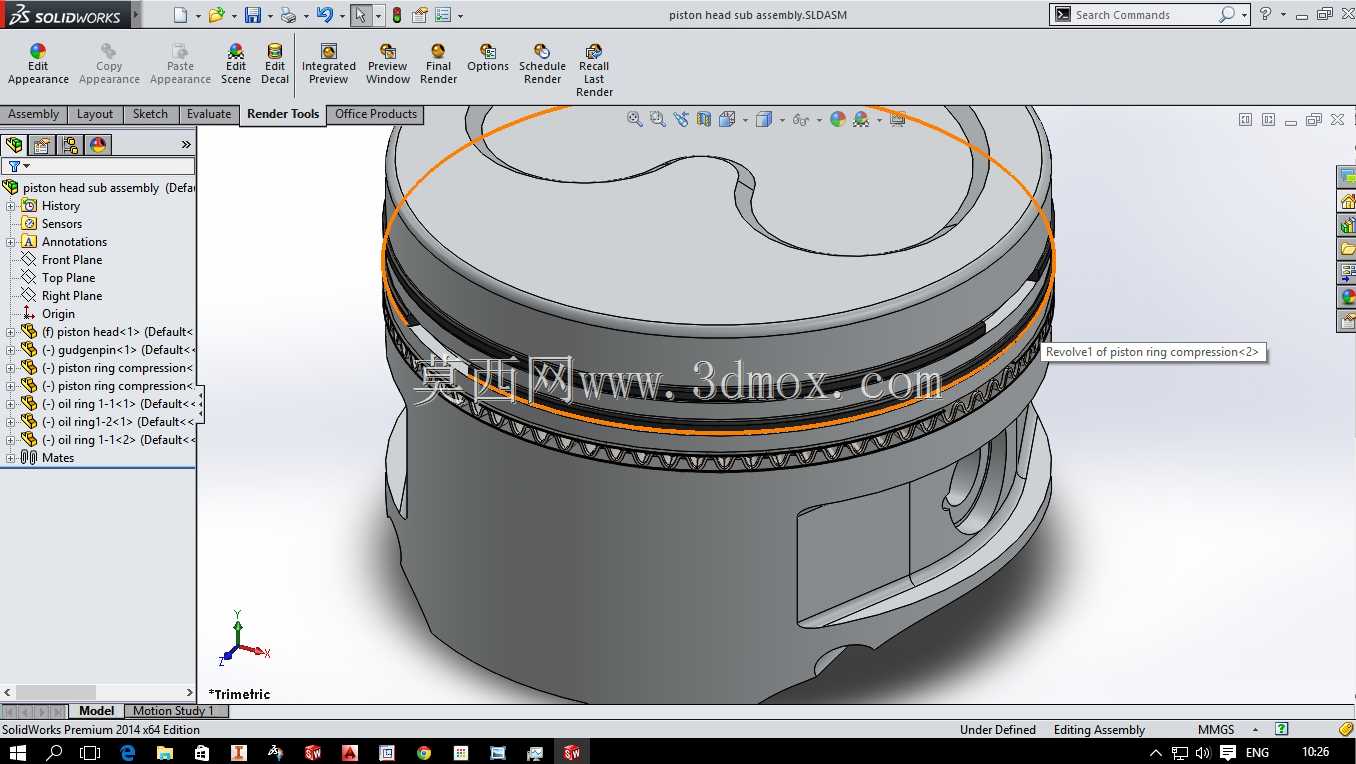

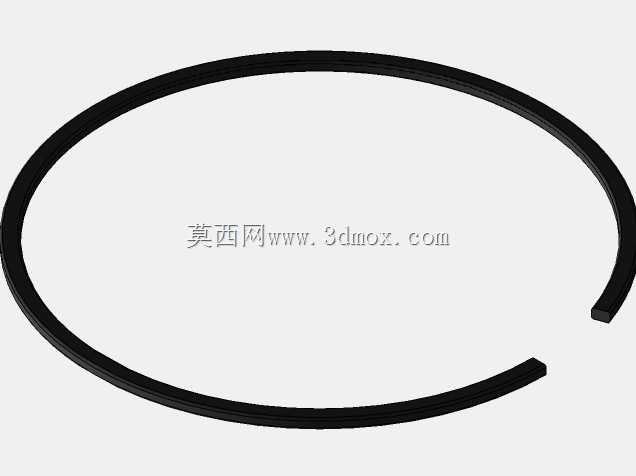

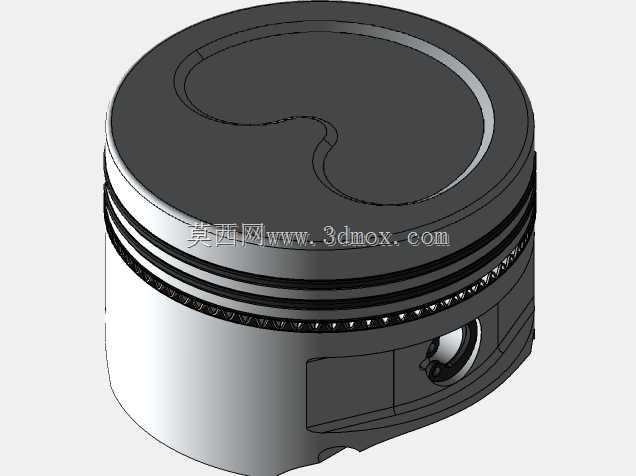

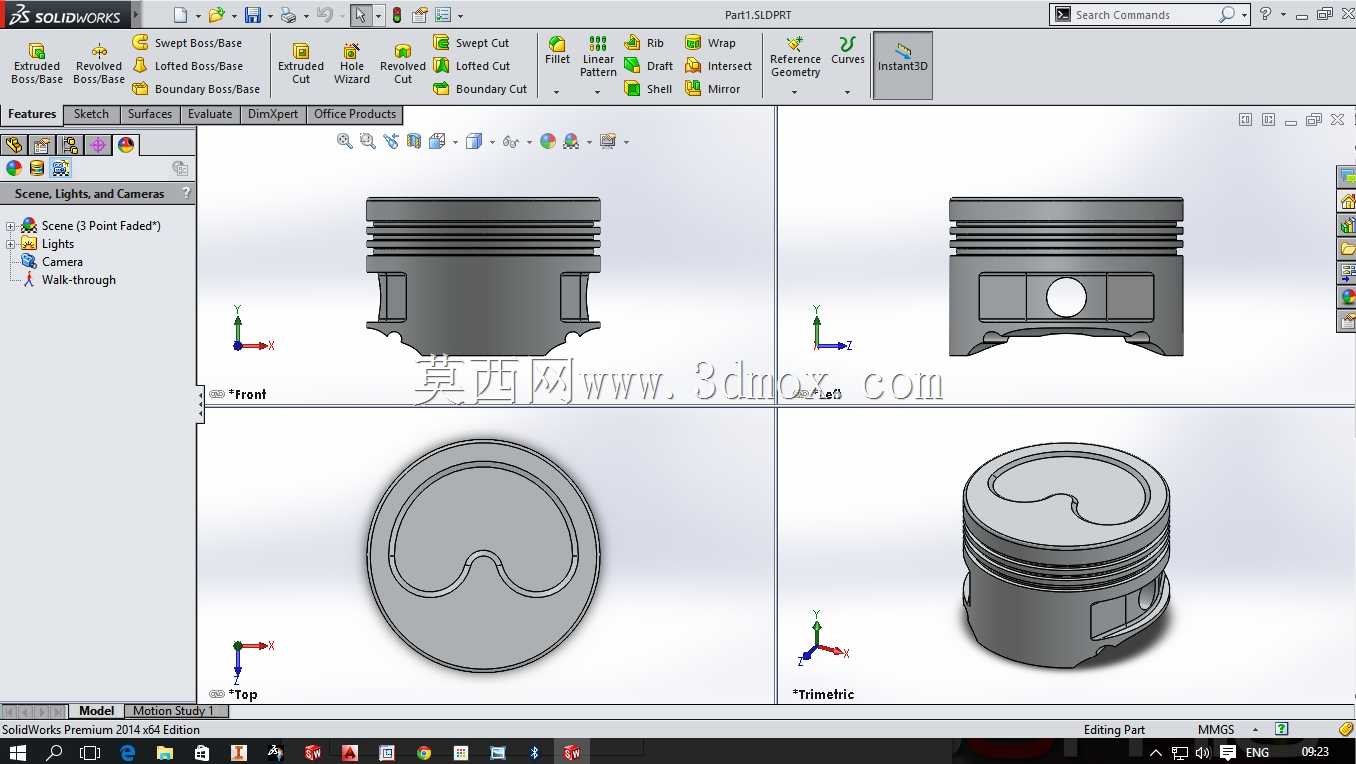

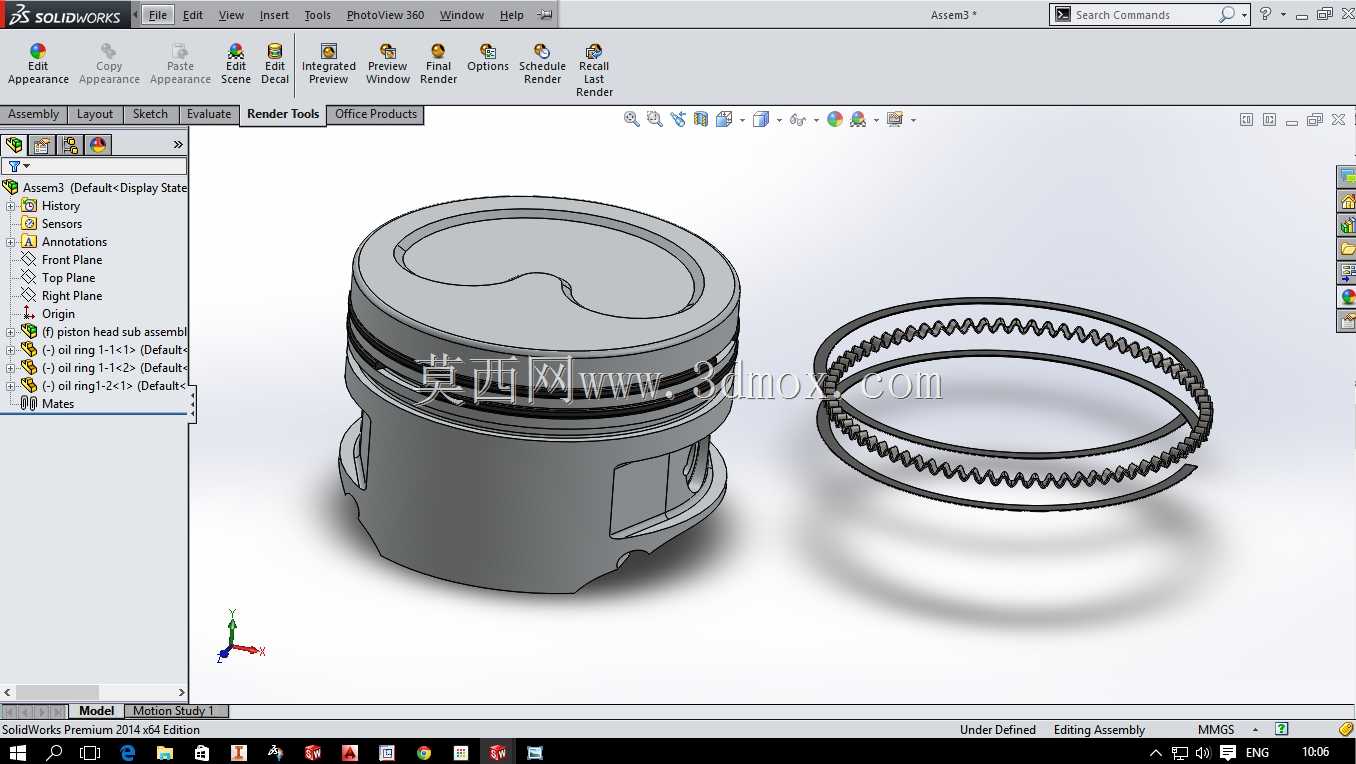

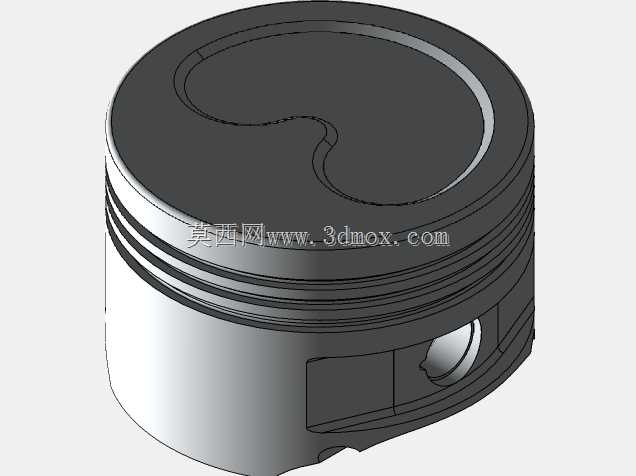

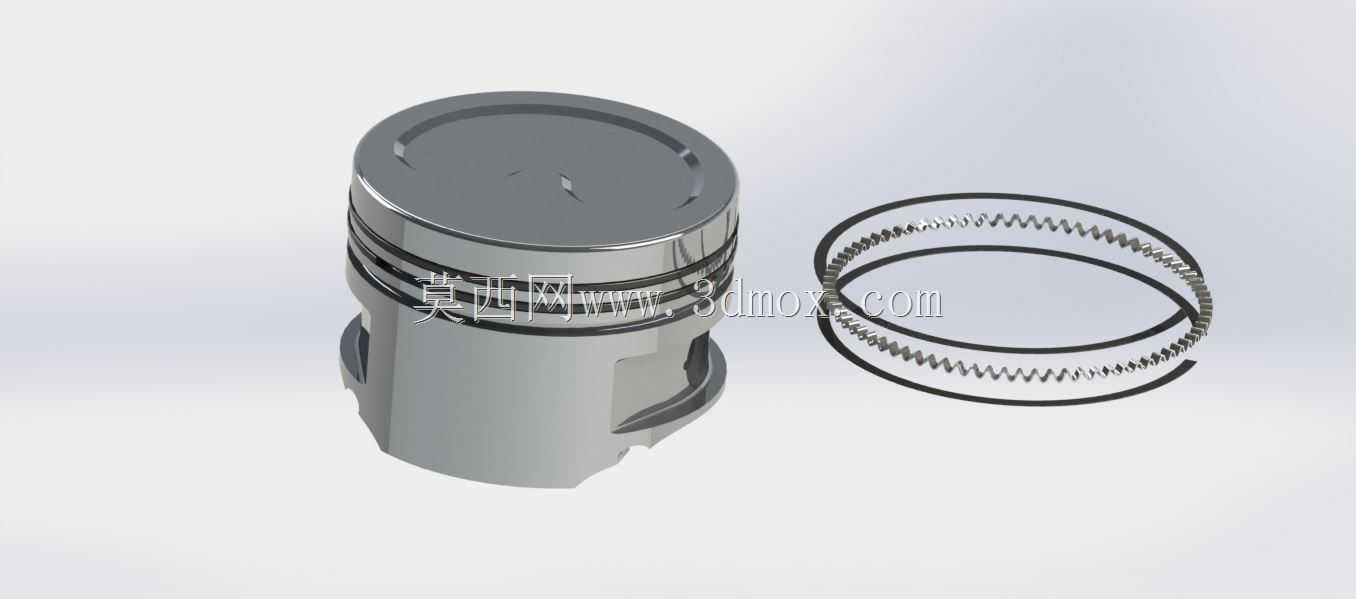

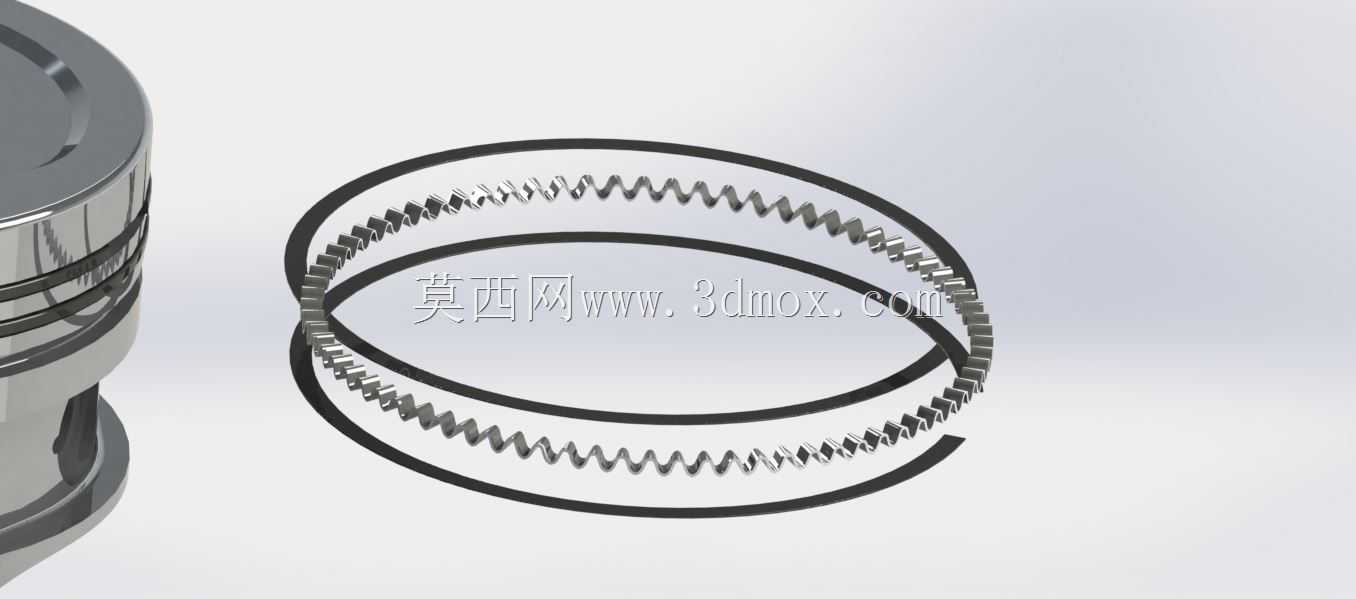

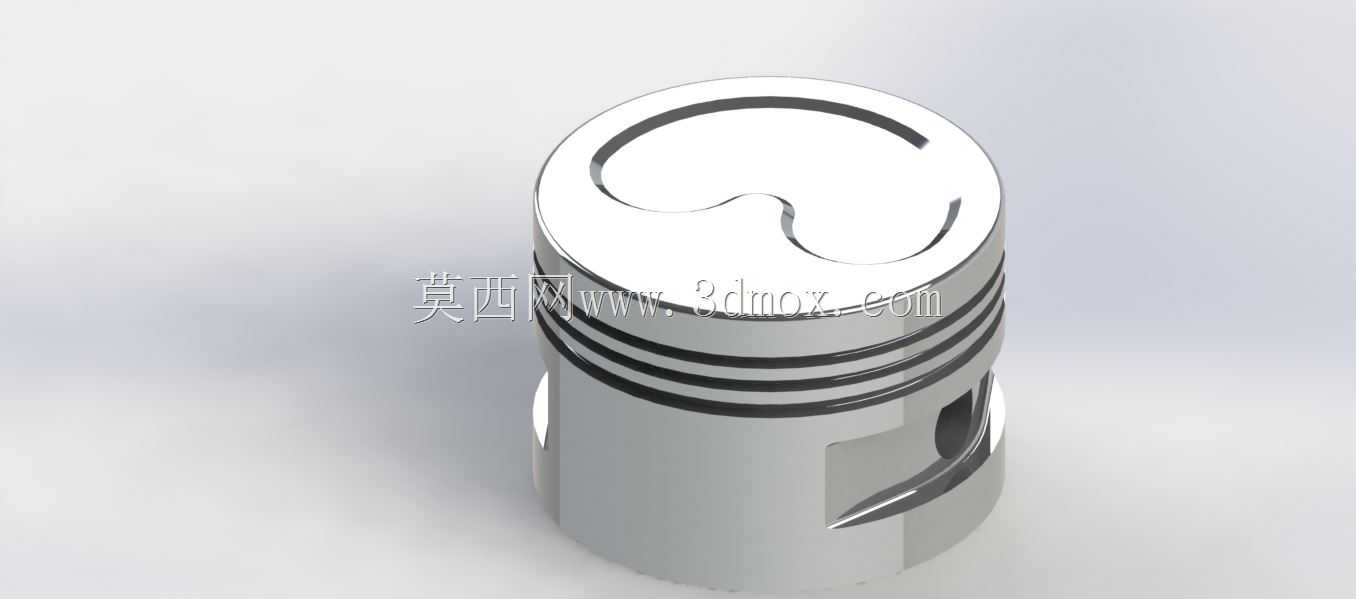

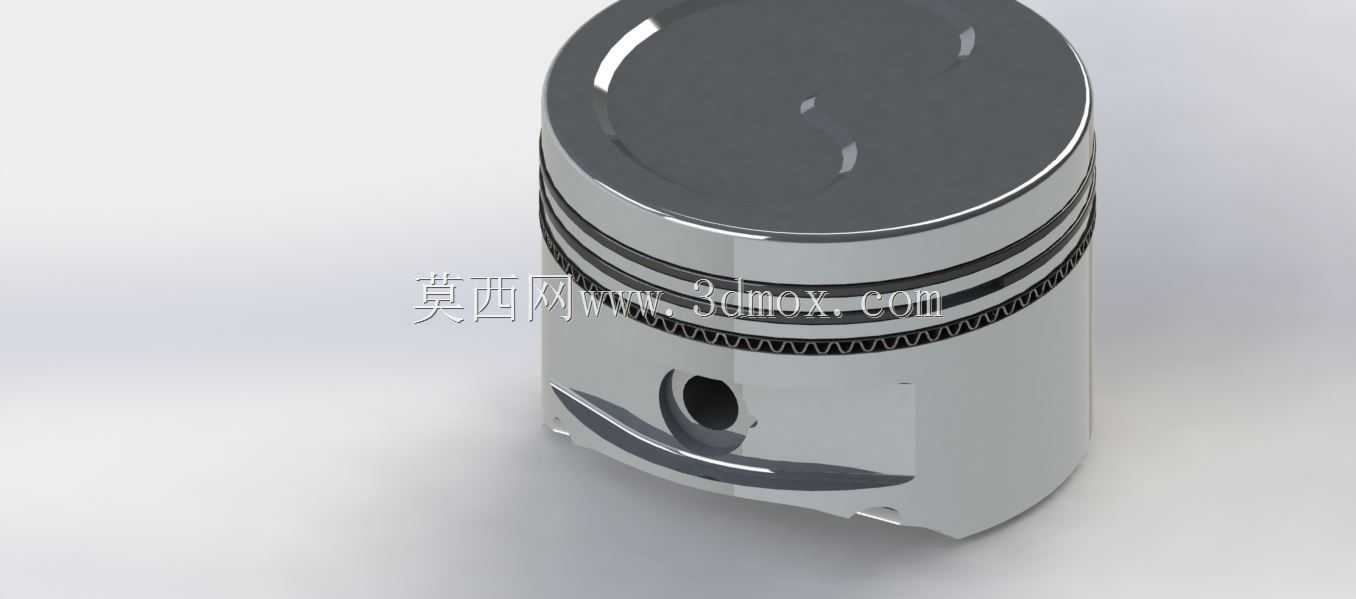

该活塞组件是内燃机核心往复运动部件，主要应用于车用汽油机、柴油机以及通用小型内燃机的气缸内部，承担着将燃烧室内燃气爆发压力传递给连杆、最终转化为曲轴旋转扭矩输出的核心作用，是发动机完成进气、压缩、做功、排气四冲程循环的关键承载构件。在实际运行工况中，活塞顶部直接接触高温高压燃气，需要在每分钟数千次的往复运动中完成密封、导热、导向的多重功能，其设计合理性直接决定发动机的动力输出效率、燃油经济性与运行可靠性。从功能特性来看，整套组件包含活塞本体、三道活塞环与活塞销三个核心部分：顶部活塞头设计有适配燃烧室的凹面结构，可引导混合气形成合理的滚流形态，提升燃烧效率；环槽部位分别配置气环与油环，两道气环负责密封燃烧室内的高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，同时在缸壁上留存均匀的油膜保障润滑。活塞销采用空心管状结构，在保证连接强度的前提下尽可能降低往复运动质量，减小高速运转时的惯性冲击，销座部位设计有合理的过渡圆角，分散应力集中风险，避免交变载荷下出现疲劳断裂。设计过程中充分考虑了热膨胀匹配问题，活塞本体采用铝合金材质的轻量化设计，型线设计为中凸变椭圆形态，常温下呈现非正圆的特殊轮廓，在发动机达到工作温度后，活塞受热膨胀可均匀贴合气缸壁，既避免冷态敲缸，也防止热态下出现拉缸故障。安装边界方面，活塞裙部的外径尺寸与气缸内径保持微米级的配合间隙，活塞销长度严格匹配销座与连杆小头的安装宽度，活塞环的开口间隙、侧隙、背隙都经过精准匹配，既保证高温下环件膨胀不会卡滞在环槽内，也能维持足够的密封压力，整套组件可直接适配对应排量的内燃机气缸装配需求，完成动力传递的核心功能。
