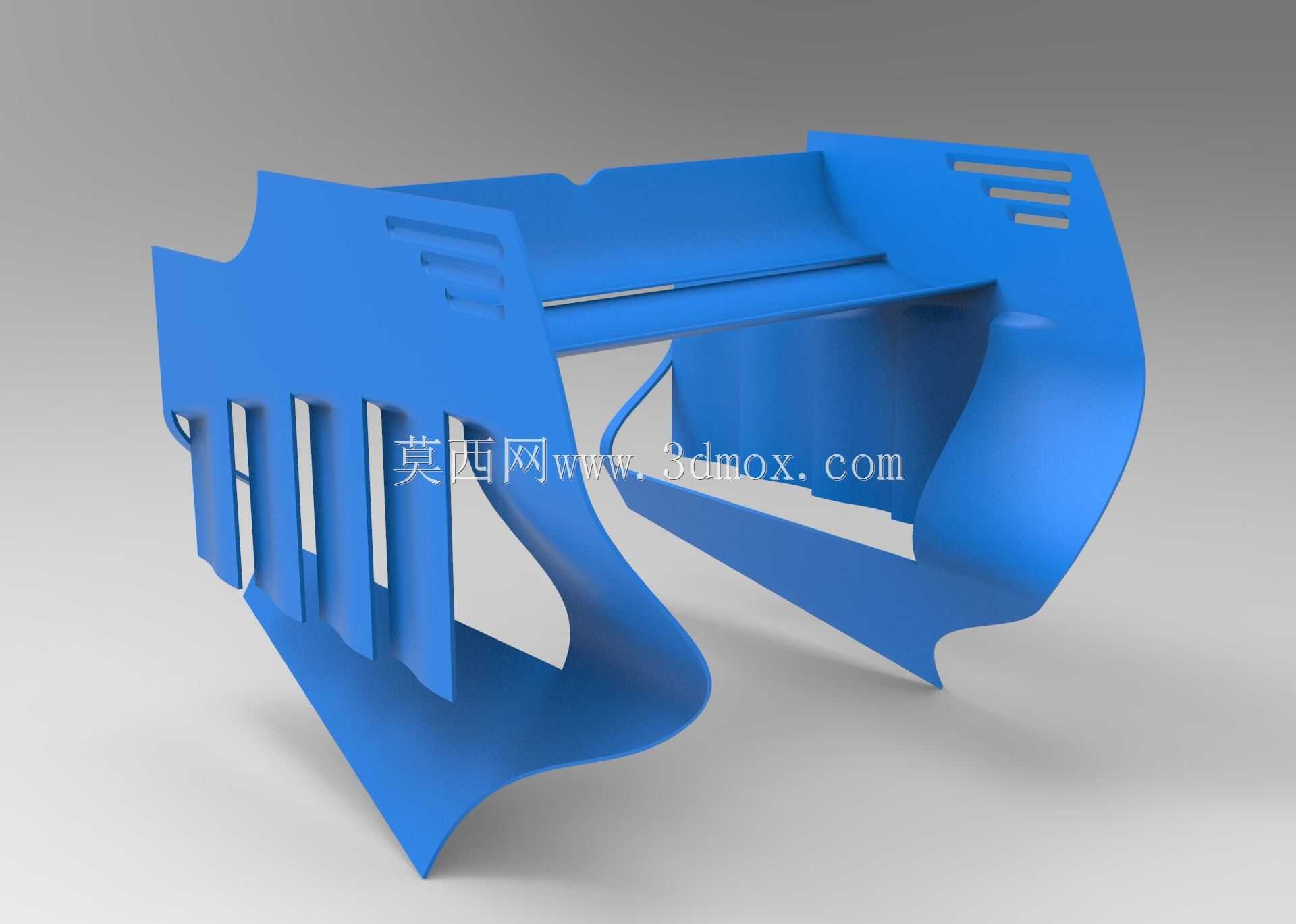

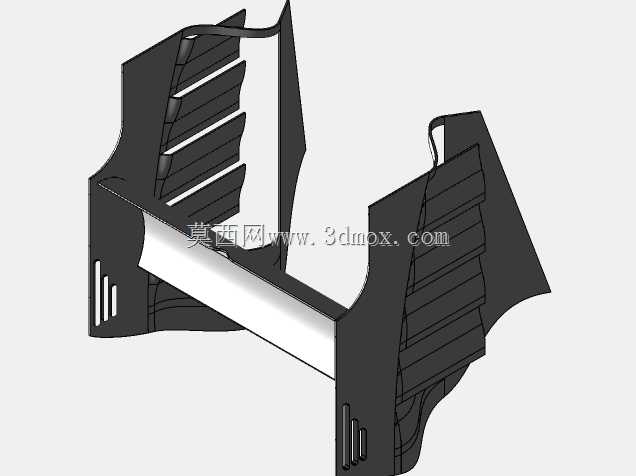

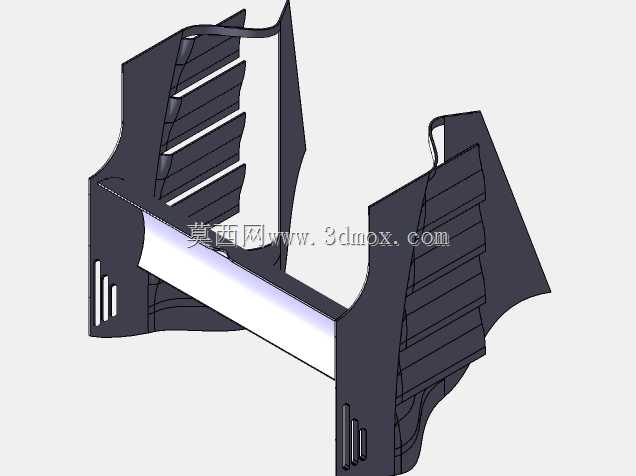

2018款方程式赛车后翼子板结构设计

该部件为方程式竞速赛车的后部核心空气动力学覆盖件，主要应用于专业场地竞速赛事的赛车车身装配场景，安装于赛车后轮舱上方与尾部扩散器衔接的区域，承担梳理后轮周边气流、阻隔车轮转动带来的乱流、衔接尾部空气套件的核心作用。在实际赛事运行中，该部件能够引导后轮外侧高速气流沿车身预设路径流向尾部尾翼与扩散器区域，避免车轮旋转甩出的紊流直接冲击尾部空气套件，有效降低整车气动阻力，同时为后轮制动系统预留足够的散热气流通道，兼顾空气动力学效率与行走机构的热管理需求。从功能特性来看，该翼子板采用一体化曲面流线设计，外侧曲面做了大弧度内收处理，能够在赛车高速过弯时引导侧方气流快速填充车尾低压区，减少尾部涡流带来的拖拽阻力；内侧设置多道纵向导流筋结构，既可以强化部件自身的结构刚性，避免高速气流冲击下产生结构振颤，也能够对轮舱内溢出的乱流进行分层梳理，引导气流沿预设方向排出轮舱；上部开设的多道横向开槽，能够在不破坏整体气动外形的前提下，为后轮制动系统导入足够的冷却气流，避免长时间高强度制动下制动部件出现热衰减，保障赛事过程中的制动可靠性。在设计思路层面，该部件完全围绕方程式赛车的空气动力学需求展开，整体曲面曲率经过多轮气动仿真迭代，外侧曲面的弧度变化匹配整车侧部气流的走向，能够让气流平滑过渡到尾部区域，不会出现气流分离导致的阻力激增；部件边缘做了薄化切边处理，能够减少气流剥离时产生的涡流，进一步优化气动表现；内侧的安装点位完全匹配方程式赛车后部单体壳的安装边界，预留的安装位与后部防滚架、尾翼支撑结构的位置完全契合，不需要额外做结构修改即可完成装配。从安装边界与尺寸适配来看，该部件整体轮廓完全覆盖后轮上部与侧部区域，与轮胎之间预留了足够的跳动间隙，能够兼容赛车在高速过弯、颠簸路面行驶时的悬架跳动行程，不会出现轮胎与翼子板剐蹭的问题；部件下部的延伸结构与尾部扩散器的上沿完全衔接，能够让车底气流与侧部气流在尾部区域有序汇合，提升尾部扩散器的抽气效率，进一步增强整车的下压力表现；部件整体采用轻量化设计思路，在保证结构强度满足高速气流冲击要求的前提下，尽可能削减非受力区域的材料厚度，有效降低车身簧下质量的附带负担，提升赛车的操控响应速度。
