小型轮式巡检机器人内部结构设计

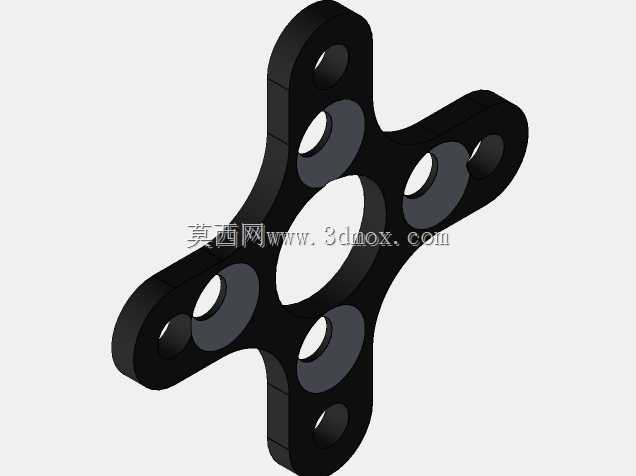

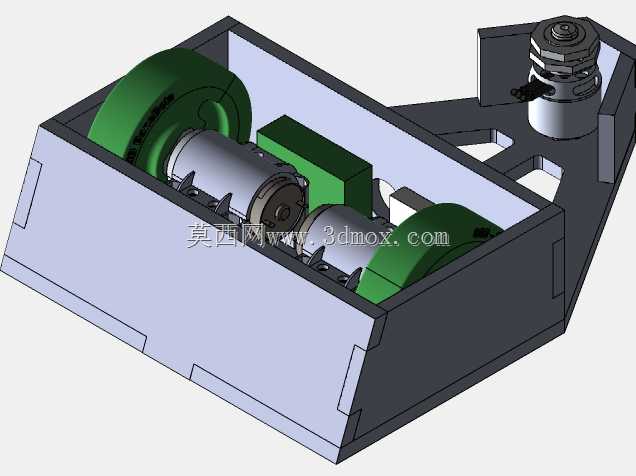

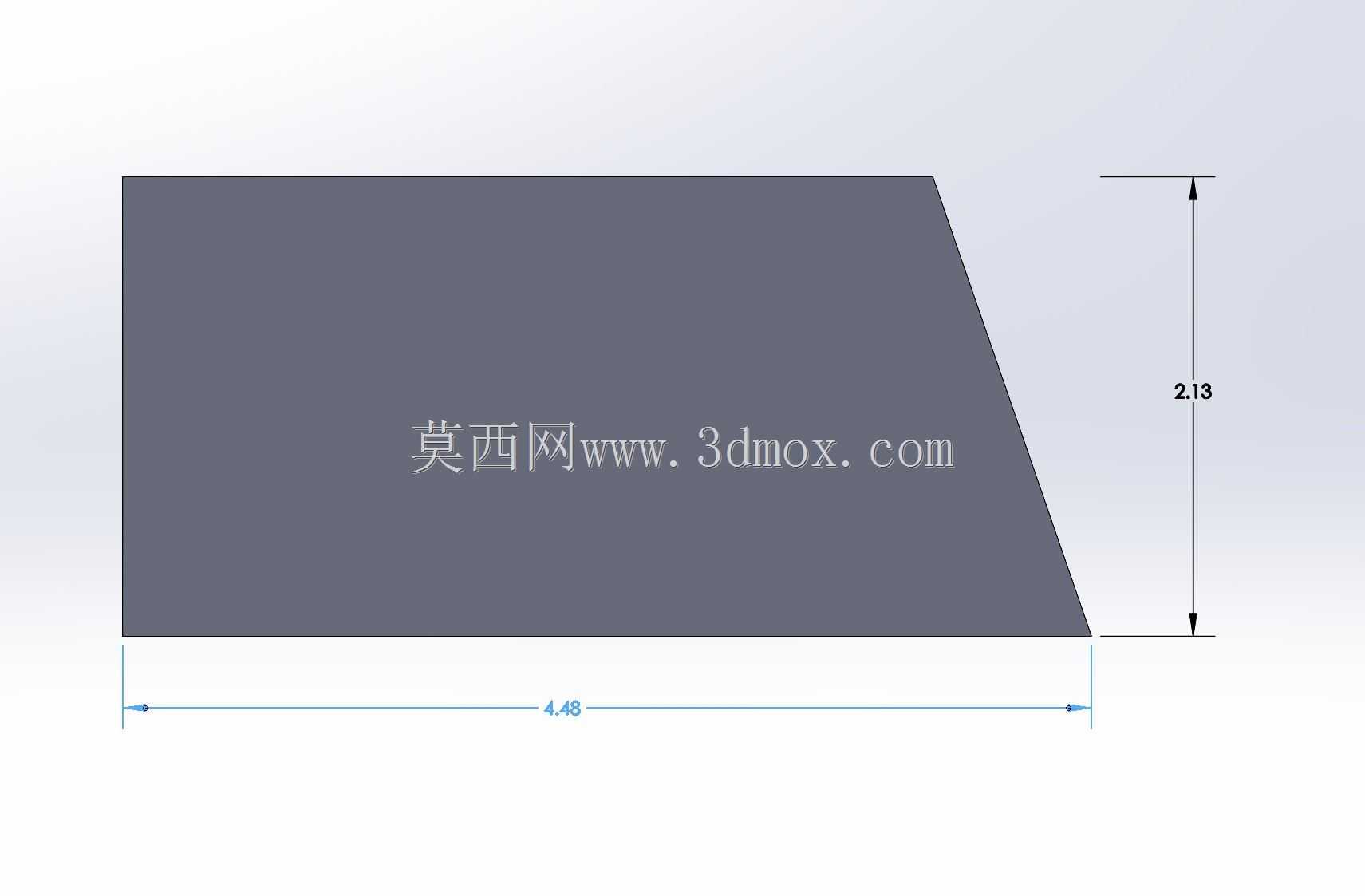

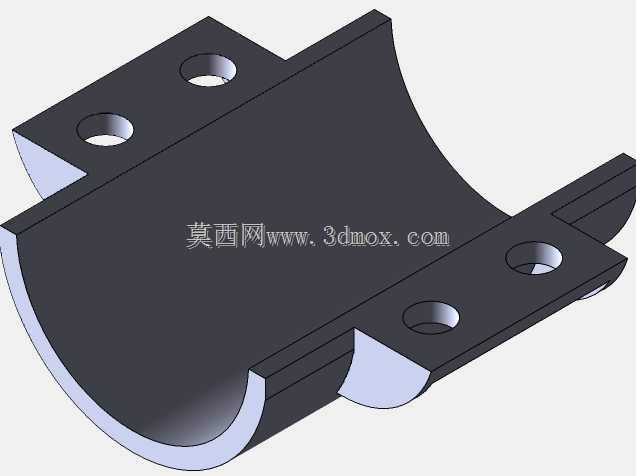

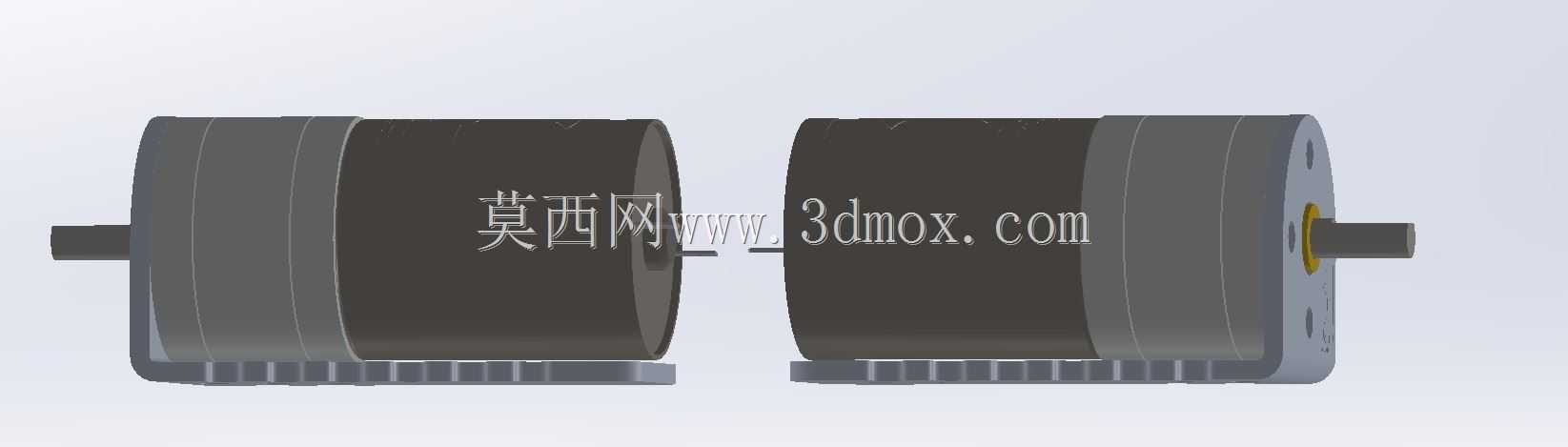

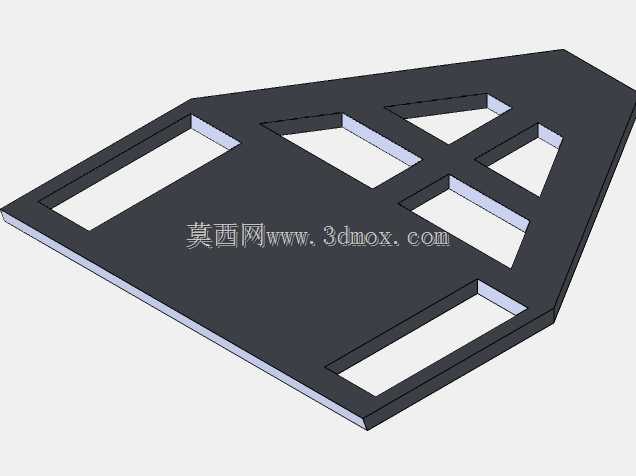

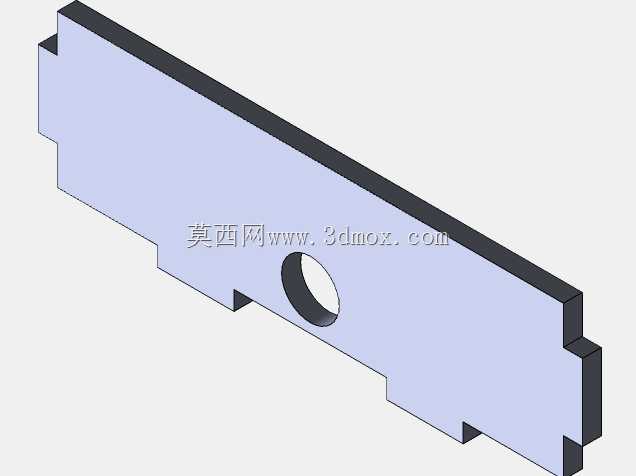

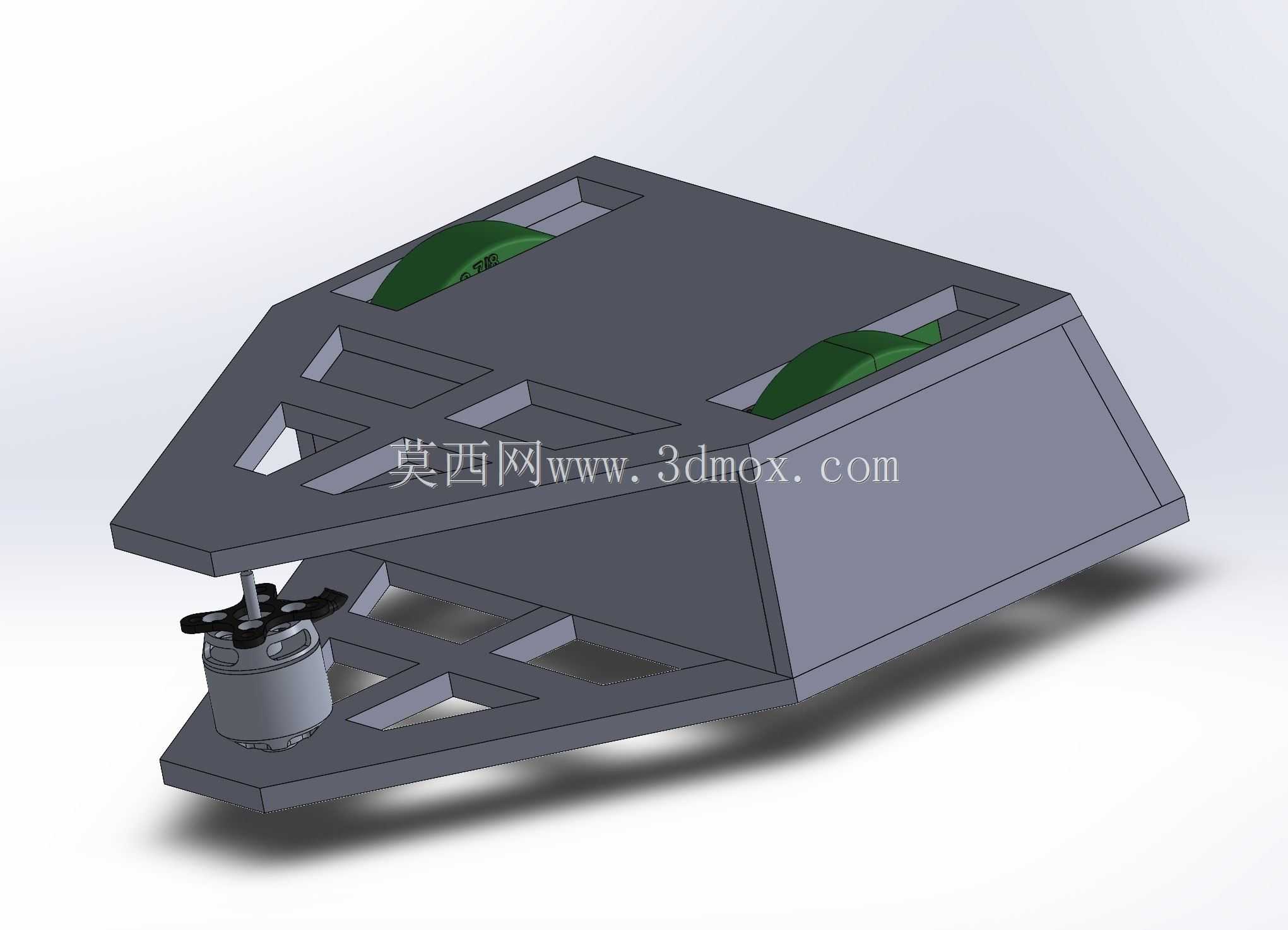

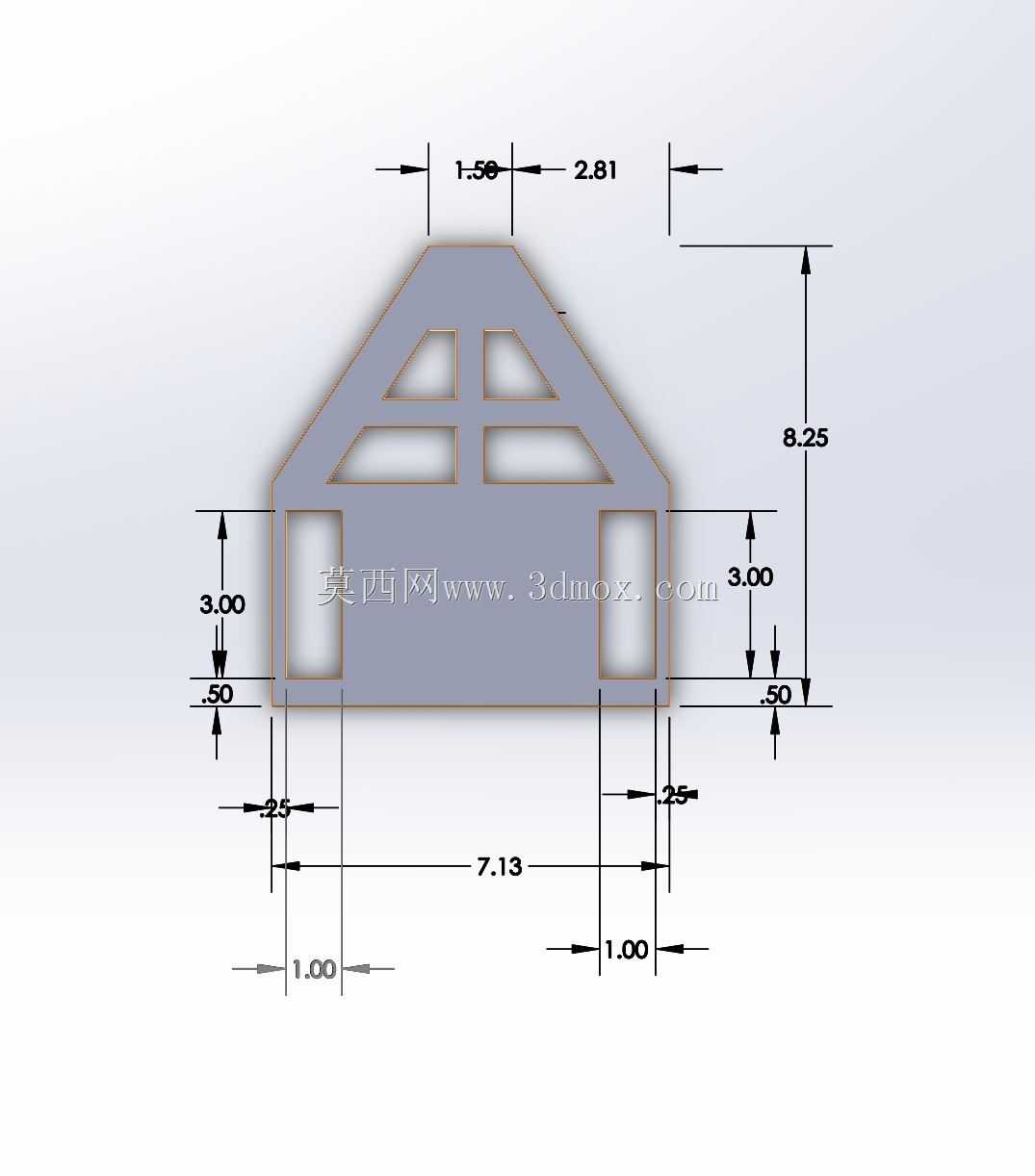

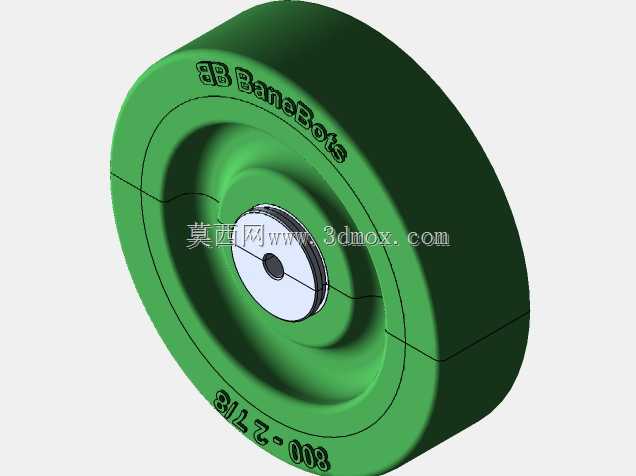

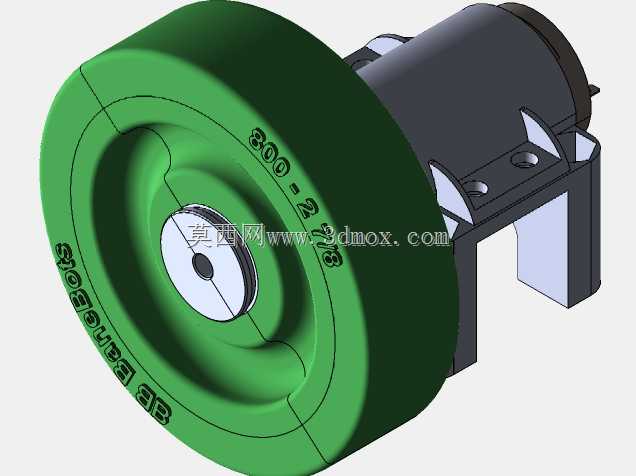

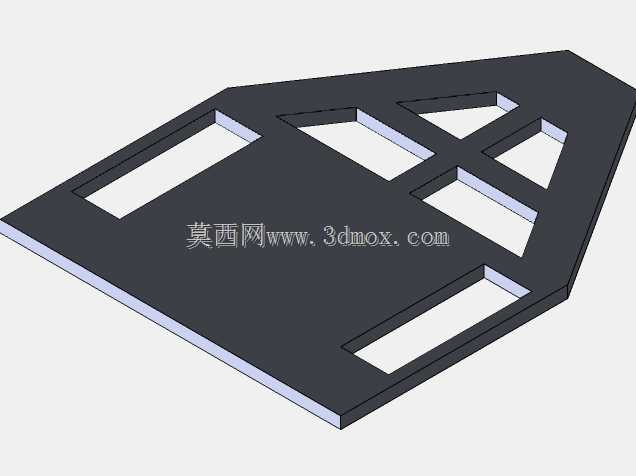

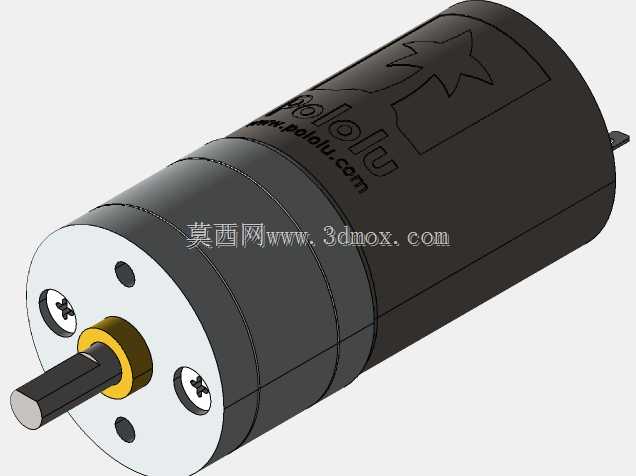

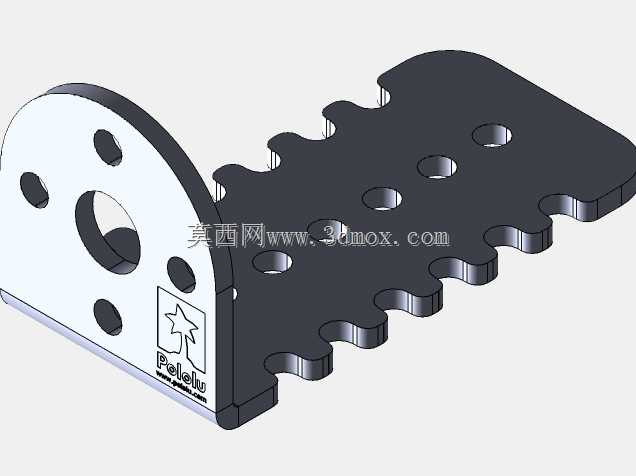

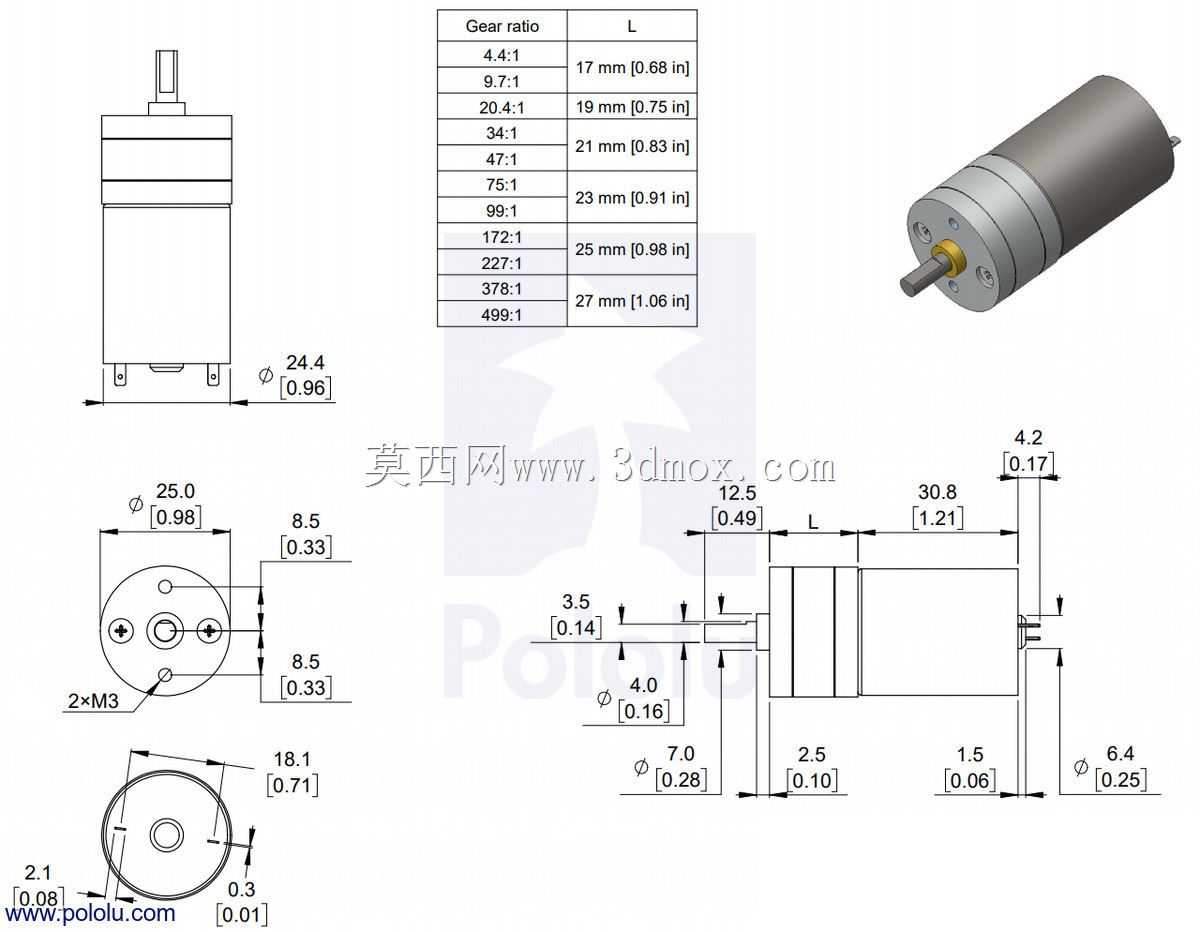

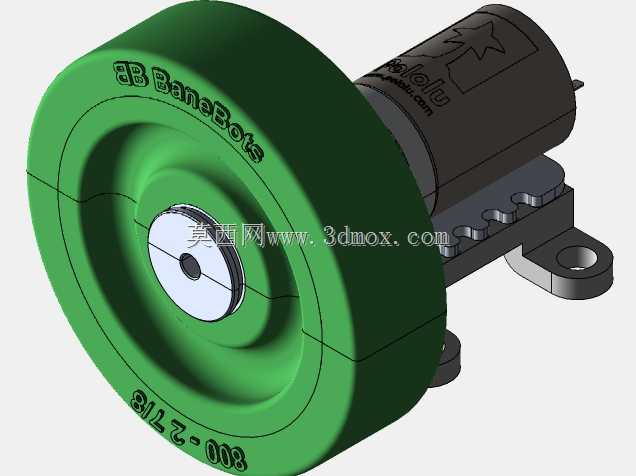

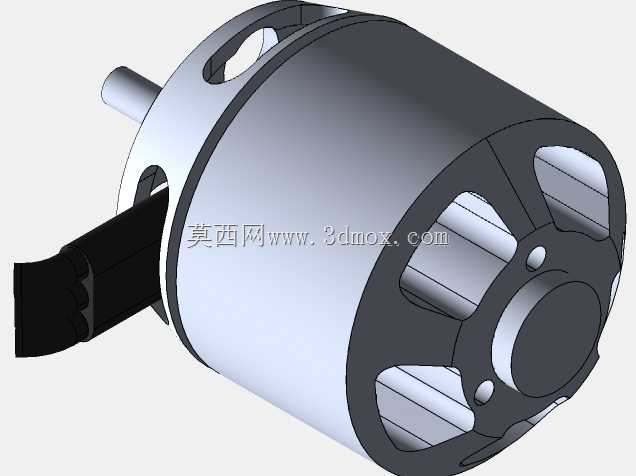

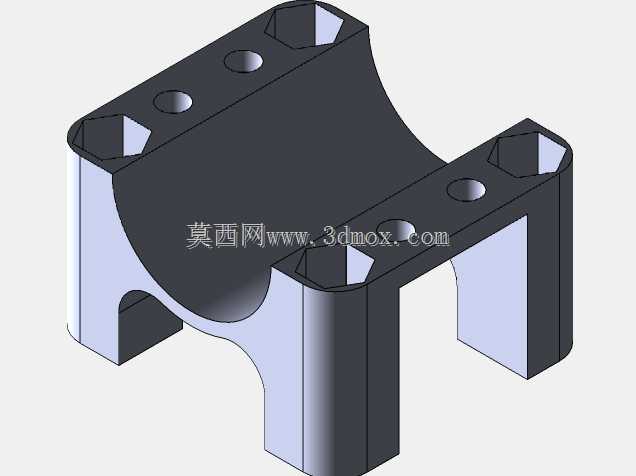

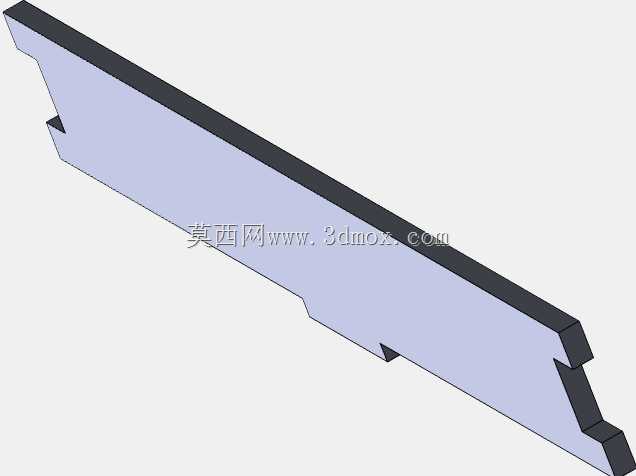

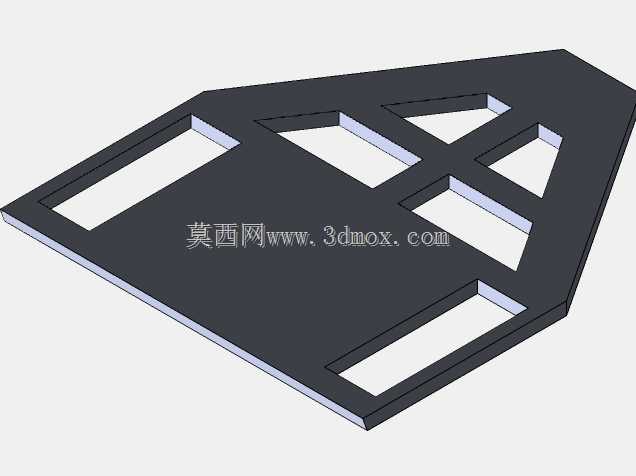

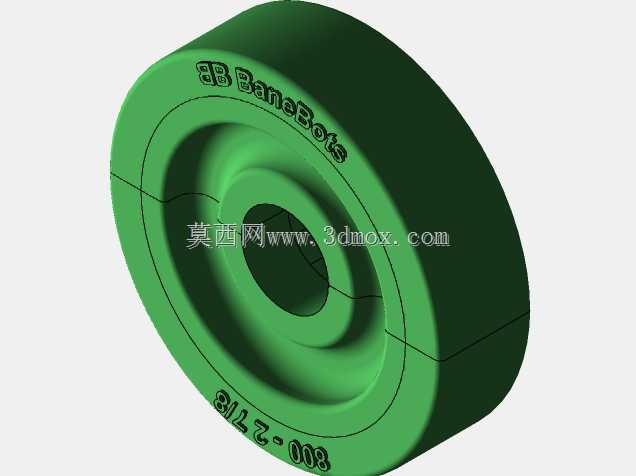

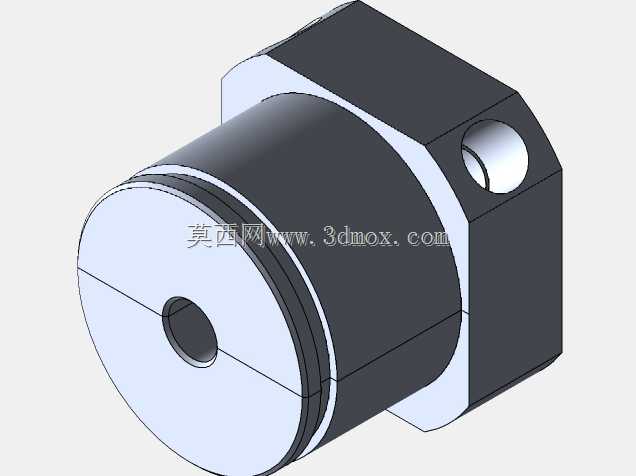

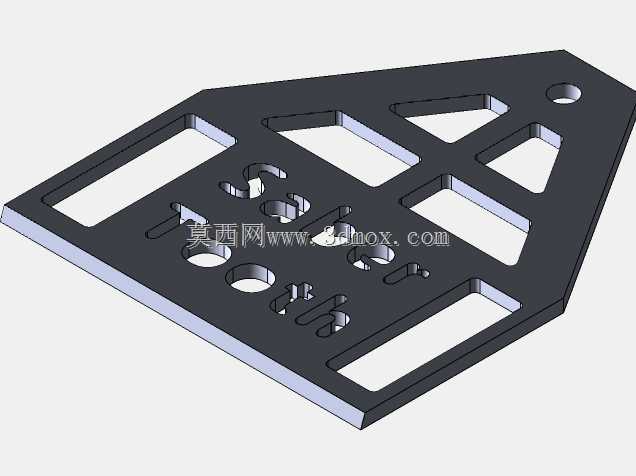

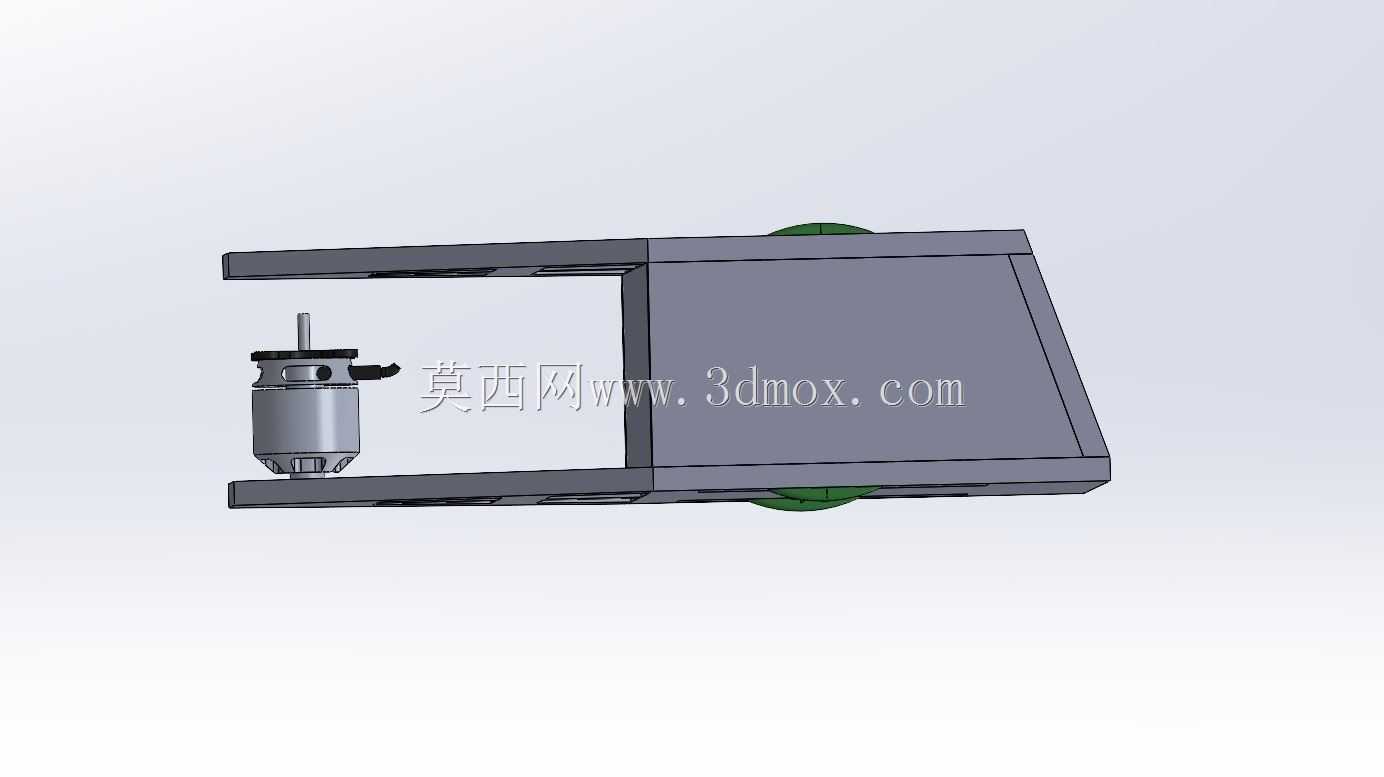

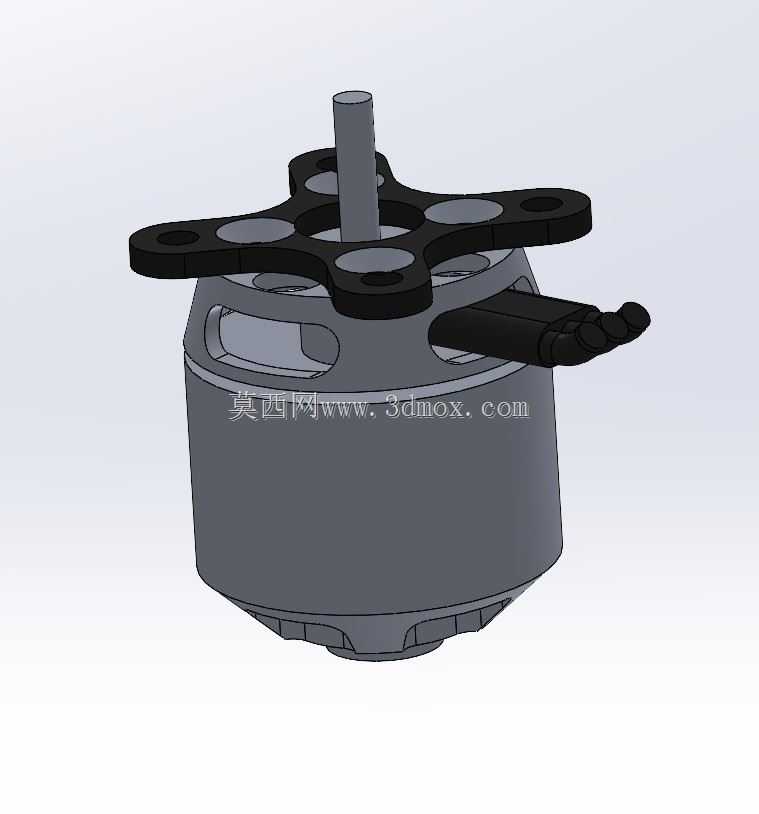

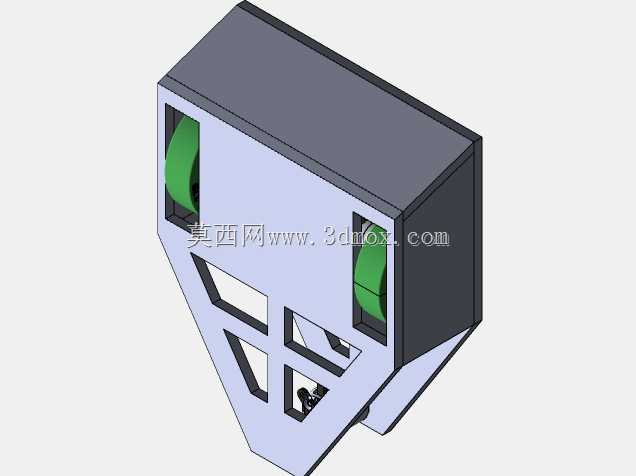

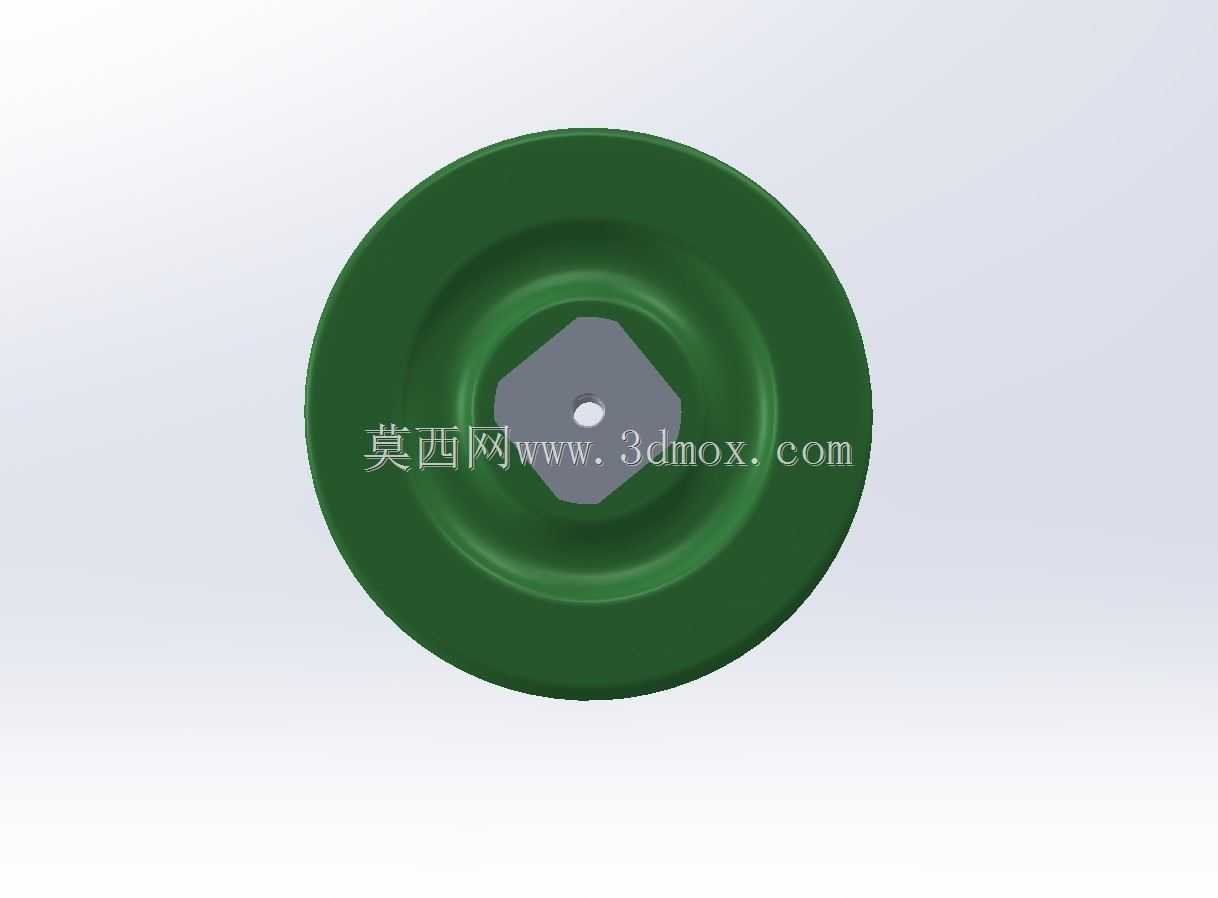

这款小型轮式移动巡检机器人的结构设计，主要面向室内封闭园区、厂区管廊、数据中心机房等场景的日常巡检作业需求，可替代人工完成高频次、重复性的环境状态巡查、设备运行状态采集工作，适配地面平整、通行宽度有限的狭长空间作业场景。从整体结构布局来看，该机器人采用开放式框架式底盘作为承载基体，底盘主体采用轻量化钣金折弯成型结构，在保证结构刚性的同时尽可能降低整机自重，两侧预留的安装槽位可直接卡接外防护壳体，无需额外设计连接支架，有效压缩了整机的横向安装尺寸。动力单元采用双直流驱动电机对称布置的方案，两台驱动电机分别对应左右两侧的驱动轮，通过差速控制实现机器人的前进、后退以及转向动作，驱动轮外侧采用高摩擦系数的橡胶材质轮面，可在环氧地坪、瓷砖、水磨石等常见室内地面获得足够的抓地力，避免巡检行进过程中出现打滑偏移的问题。底盘中部的预留安装位可搭载巡检所需的传感采集模块，包括环境温湿度传感器、图像采集摄像头、红外热成像模组等，可根据不同的巡检场景需求灵活更换搭载的功能模块。底盘尾部延伸出的支架结构用于安装通讯天线以及状态警示组件，该位置远离动力单元的电磁干扰区域，可保证无线通讯信号的传输稳定性。在设计过程中充分考虑了内部组件的维护便捷性，所有动力接线、传感接线均沿底盘内侧的走线槽规整布置，各功能模块均采用快拆式安装结构，无需拆解整机底盘即可完成单个组件的更换与调试。整机的外形尺寸控制在可通过0.6米宽度通道的范围内，最小转弯半径仅为0.3米，可在狭窄的管廊通道、机柜列间灵活通行，底盘的离地间隙设计为15毫米，可轻松越过地面铺设的线缆槽、轻微凸起的地面接缝等障碍，不会出现底盘剐蹭地面的问题。该结构设计在保证功能完整性的前提下，尽可能简化了零部件的加工工艺，大部分结构件均可通过常规钣金加工、3D打印工艺制作，有效降低了整机的制造成本，适合小批量定制化的巡检场景应用。
