直线导轨用双缸气动夹紧虎钳结构

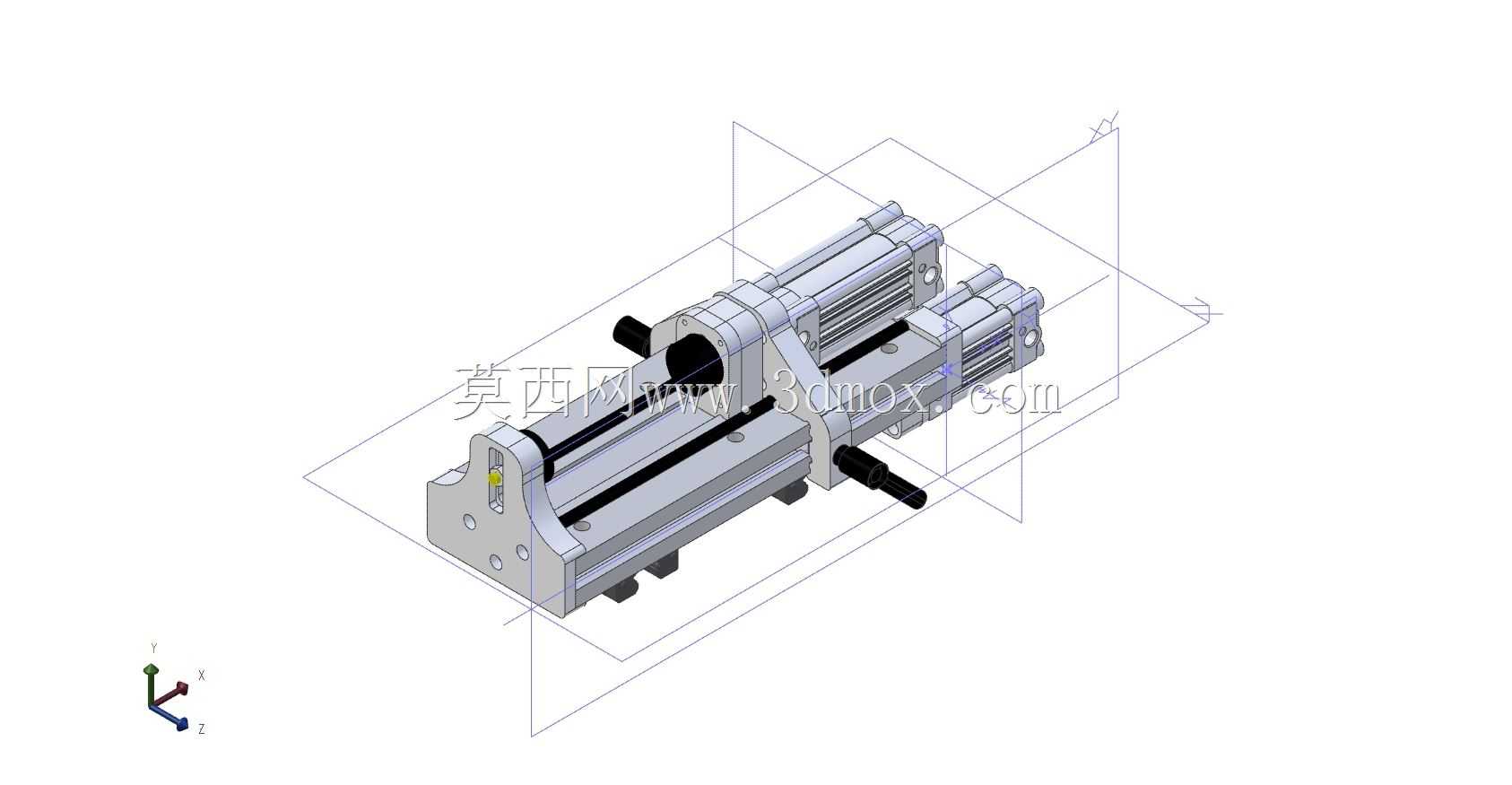

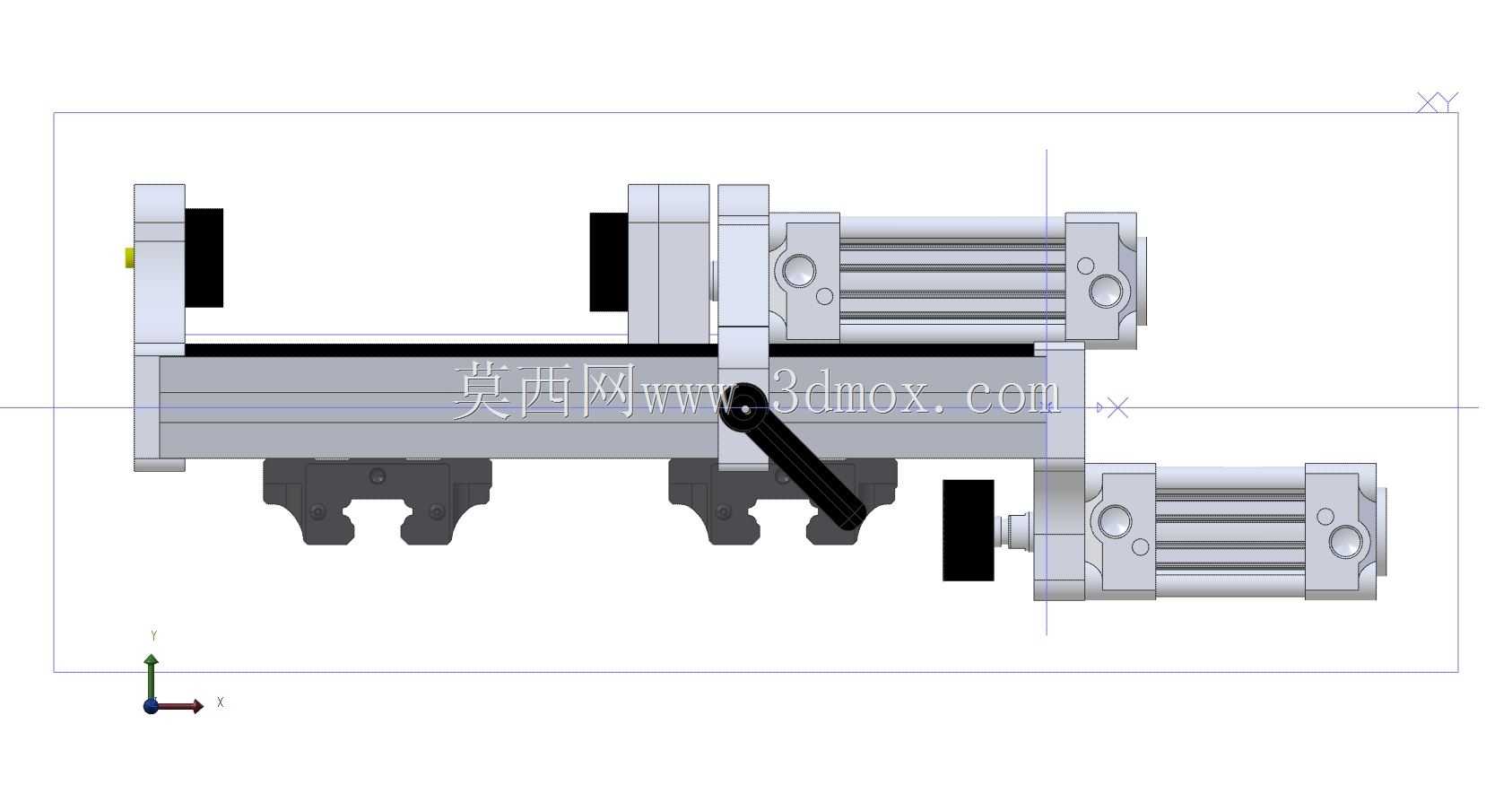

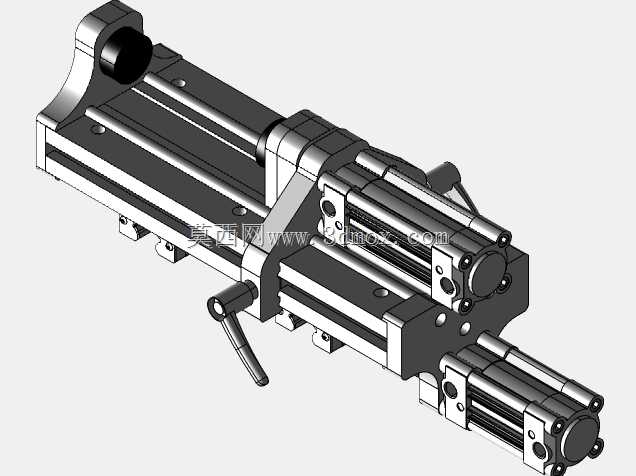

这款直线导轨配套的气动虎钳，主要面向数控铝型材加工机床的工位装夹场景，适配铝型材锯切、铣削、钻孔等多工序加工过程中的工件固定需求，解决传统手动虎钳装夹效率低、夹紧力一致性差的问题，尤其适合批量铝型材加工生产线的快速装夹作业。设备采用双气动缸布局设计，其中尺寸较大的气动执行机构承担主夹紧与粗定位功能，配套的手动调节结构可根据待加工铝型材的截面宽度快速调整初始开合范围，适配不同规格工业铝型材的装夹跨度，避免气动缸空行程过长导致的装夹效率损耗；尺寸较小的气动执行机构负责最终的位置锁紧与夹紧力补偿，在主缸完成粗定位后提供稳定的辅助夹紧力，抵消铝型材加工过程中刀具切削带来的振动偏移，保证加工过程中工件位置精度稳定。整体结构依托直线导轨作为滑动承载基础，活动钳身沿导轨做直线往复运动，滑动副配合间隙经过优化设计，既保证钳身移动顺畅无卡滞，又能控制径向窜动误差在装夹精度允许范围内，避免装夹过程中工件出现偏斜。安装边界方面，整体结构沿导轨轴向布置，底部安装接口适配常规工业铝型材加工机床的工作台T型槽间距，可直接固定在机床工作台的指定工位，无需额外制作过渡安装板；钳口位置预留了软钳口更换接口，可根据待加工型材的截面形状更换定制钳口，避免装夹过程中夹伤铝型材表面氧化层，同时也能提升异形截面型材的装夹贴合度。设计过程中充分考虑了气动系统的布局合理性，两个气动缸的进气接口统一布置在结构同侧，方便车间压缩空气管路的排布与连接，手动调节手柄的操作位置设置在结构外侧，操作人员无需探身到机床加工区域即可完成初始开度调整，降低操作过程中的安全风险。钳身主体采用高强度铝合金材质加工，在保证结构刚性满足切削装夹需求的前提下，尽可能降低整体自重，减少导轨滑动副的承载负荷，延长导轨的使用寿命。
