直线光轴导轨滑动支撑组件结构

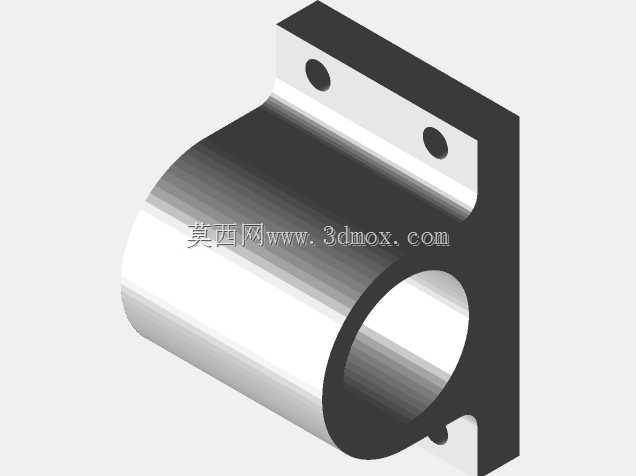

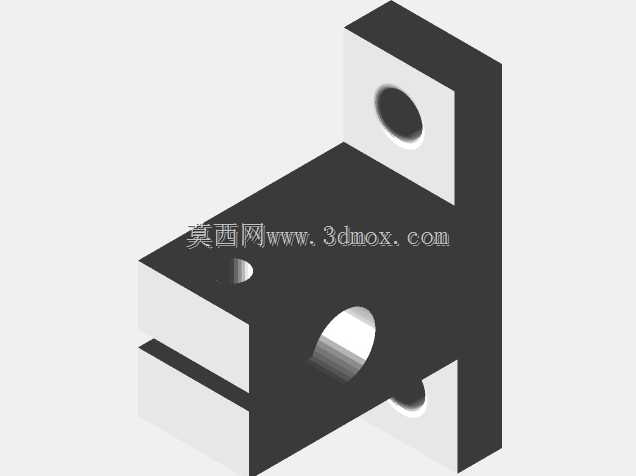

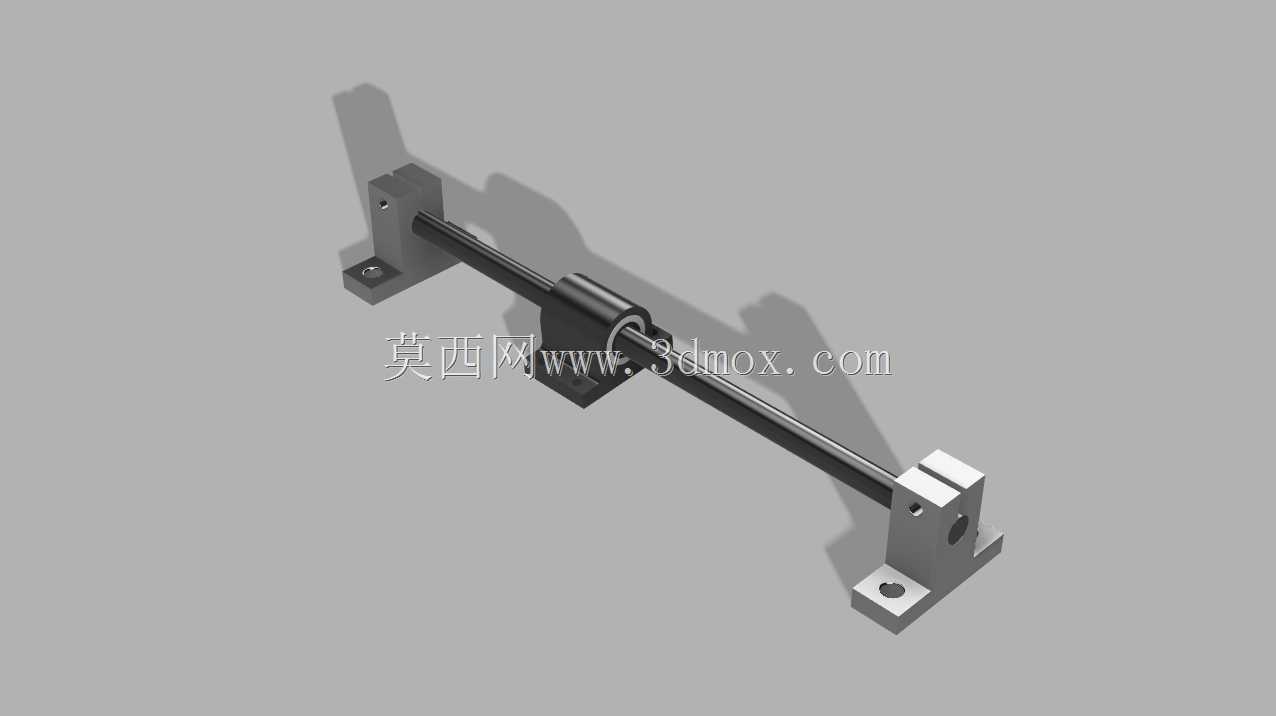

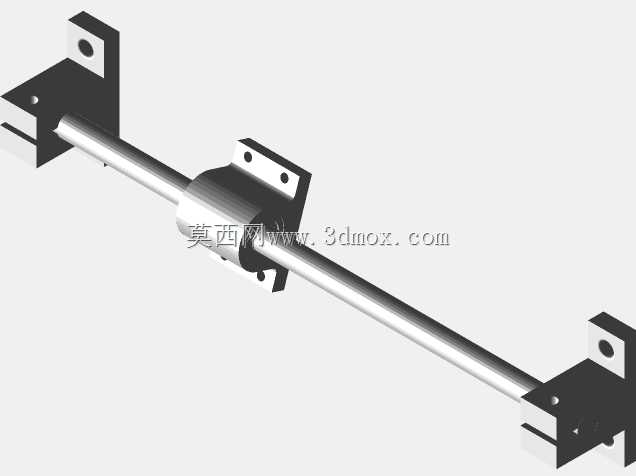

该线性导向滑动组件主要应用于各类需要精准直线往复运动的工业场景，常见于小型自动化设备的工位进给、检测设备的探针位移调整、3D打印设备的运动轴搭建、小型包装机械的推料行程导向，也可用于非标工装夹具的位置调节机构中，承担运动过程中的精准导向与负载承载作用，能够有效降低运动过程中的径向偏移，保证执行部件的运动直线度与重复定位精度。整套组件由两端立式支撑座、实心光轴、直线滑动单元三个核心部分构成，两端支撑座采用带安装底板的立式结构，底板开设两个沉头安装孔，可直接通过螺栓固定在设备安装基准面上，支撑座上部开设同轴光轴固定孔，通过侧面顶丝锁紧光轴，保证光轴安装后的同轴度与结构刚性，避免光轴在负载滑动过程中出现挠度变形。中间的直线滑动单元采用标准直线轴承内嵌结构，滑动单元上部开设安装螺纹孔，可直接固定需要做直线运动的执行部件，滑动单元与光轴之间为滚动摩擦配合，运动阻力小，低速运动无爬行现象，能够适配中低速、轻负载的直线运动需求。设计过程中优先考虑了安装便捷性与结构通用性，两端支撑座的安装孔位采用行业通用间距设计，光轴直径与直线轴承内径采用标准公差配合，无需额外定制加工即可直接替换同规格的常规导向组件，安装时仅需要保证两端支撑座的固定孔同轴度，锁紧顶丝后即可完成装配，大幅降低现场调试的难度。从安装边界来看，两端支撑座的底板宽度适配常规铝型材的槽宽，可直接安装在20系列、30系列工业铝型材搭建的设备框架上，光轴长度可根据实际行程需求灵活裁切，滑动单元的外形尺寸紧凑，不会占用过多设备内部安装空间，滑动单元的运动行程为光轴有效长度减去两端支撑座的占用长度，设计选型时可根据实际需要的运动行程预留足够的安装余量。整套结构没有复杂的传动部件，日常维护仅需要定期在光轴表面涂抹润滑脂，即可保证长期运行的顺畅度，不会出现卡滞、磨损过快的问题，能够在常规车间环境下长期稳定运行，适配多数民用及工业级小型设备的直线导向需求，在成本可控的前提下满足常规精度等级的直线运动要求。
