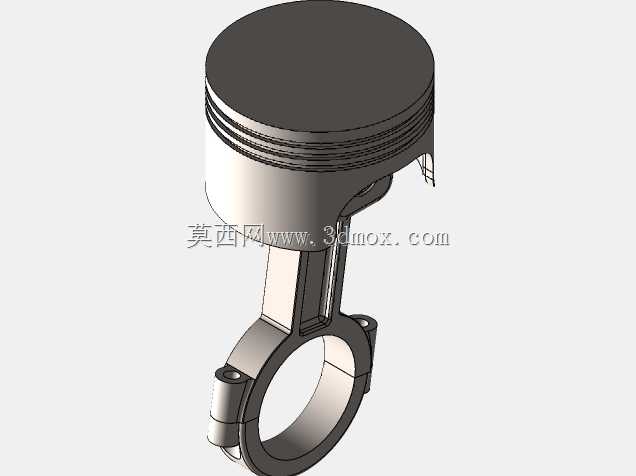

内燃机活塞连杆组件精密结构设计

这套活塞连杆组件是内燃机动力输出核心的往复运动部件，广泛应用于车用汽油机、小型通用动力机械、摩托车发动机等内燃动力设备中，承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键作用，是决定发动机动力输出效率、运行稳定性与使用寿命的核心构件。在实际工况中，活塞顶部直接接触燃烧室高温高压燃气，需要在气缸套内完成高频往复直线运动，通过活塞销将作用力传递给连杆，再由连杆将直线运动转化为曲轴的旋转运动，整套组件需要在高温、高压、高交变载荷的严苛环境下长期稳定运行。从设计层面来看，活塞头部设置了多道环槽结构，用于安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的尺寸精度直接决定了密封效果与机油消耗水平。活塞裙部采用适配气缸间隙的型线设计，在热态工况下能够保持合理的配合间隙，既避免冷态敲缸，也防止热态膨胀卡滞，引导活塞在气缸内平稳运动。连杆部分采用分体式大头设计，通过连杆螺栓与连杆盖紧固，包裹曲轴连杆轴颈实现铰接，小头端通过活塞销与活塞铰接，杆身采用变截面工字结构，在保证足够结构强度与抗疲劳性能的前提下，尽可能降低往复运动惯量，减少发动机运行过程中的振动与冲击载荷。整套组件的尺寸设计基于实际测绘的精确测量值，活塞外径、活塞销孔中心距、连杆大小头中心距、大头孔径等关键安装尺寸严格匹配对应机型的气缸、活塞销、曲轴连杆轴颈的安装边界，能够直接适配对应排量的内燃机装配需求，各部位的圆角过渡、壁厚分布都经过受力优化，可有效分散交变载荷带来的应力集中，提升组件的抗疲劳寿命，满足内燃机高转速、高负荷的运行要求。
