内燃机连杆盖精密结构设计

连杆盖是内燃机曲柄连杆机构中不可或缺的核心配套零件，主要应用于往复式内燃机、活塞式压缩机等需要实现往复运动与旋转运动转换的动力设备中，承担着固定连杆大头轴瓦、包覆曲轴曲柄销、保障连杆与曲轴可靠铰接的关键作用，是动力传递路径上保障运动副稳定运行的重要承载构件。在实际设备运行过程中，连杆盖需要随连杆一同承受活塞做功传递来的周期性爆发压力、往复惯性力与旋转离心力的交变载荷，其结构强度、安装精度直接决定了动力总成的运行可靠性与服役寿命，一旦出现连接松动、结构变形或断裂，会直接导致动力设备出现烧瓦、曲轴抱死甚至整机报废的严重故障。

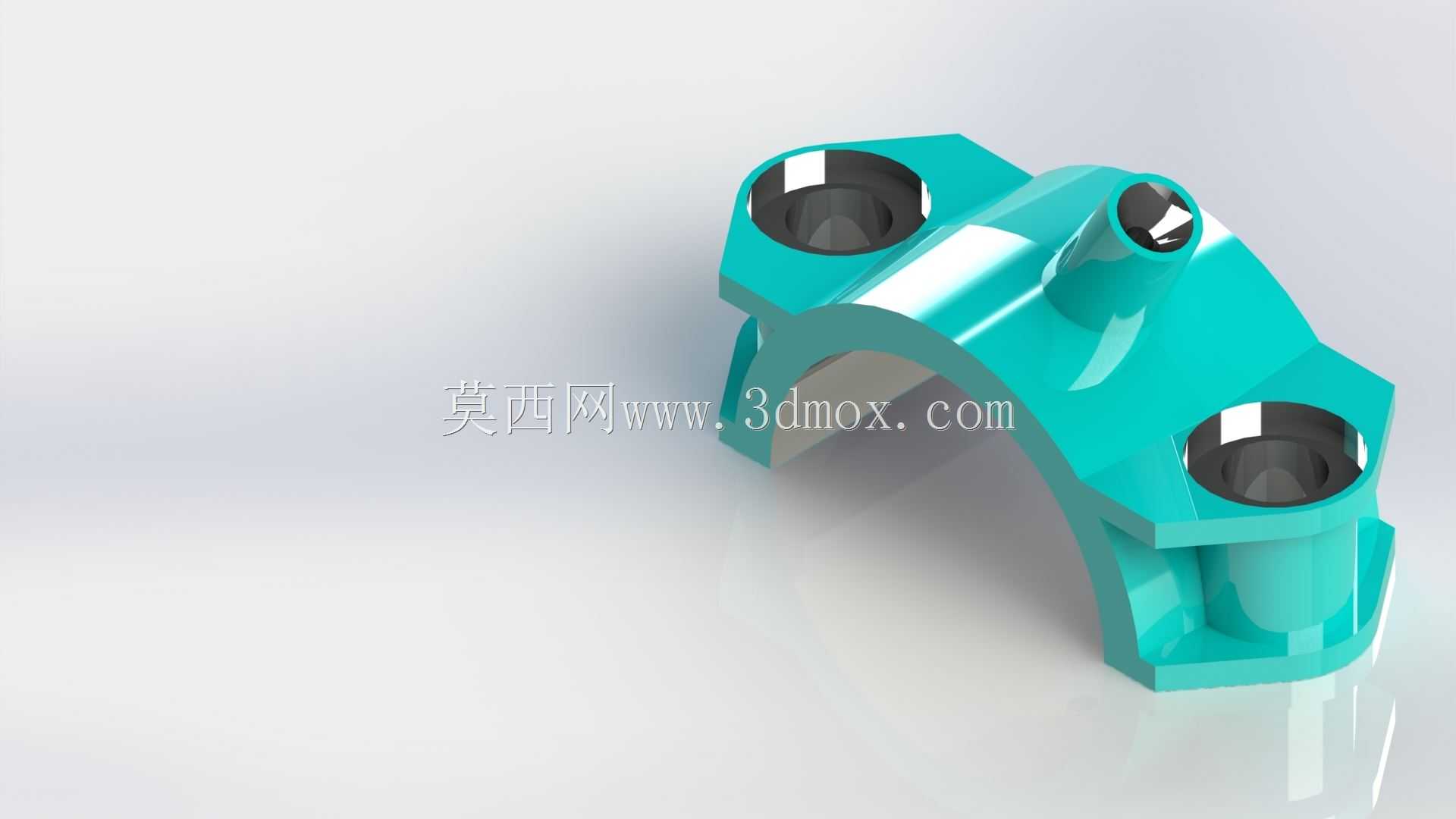

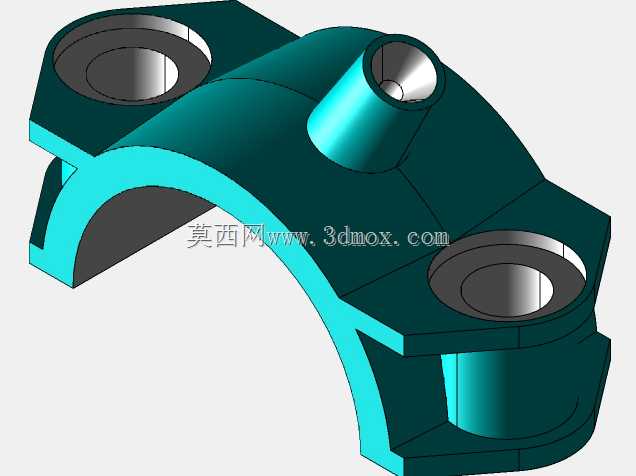

该连杆盖在设计过程中，首先围绕承载需求进行了力学构型优化，整体采用半圆拱形主体结构，拱形内曲面与连杆大头的半圆面精准契合，共同形成完整的圆形轴瓦安装腔，曲面加工精度严格匹配轴瓦的外径公差，确保轴瓦安装后无松旷、无偏压，能够均匀承载曲轴转动过程中的径向载荷。主体两侧对称设置带通孔的安装凸台，凸台平面经过铣削精加工，能够与连杆大头的结合面实现完全贴合，安装孔的位置度经过严格公差约束，装配时通过高强度连杆螺栓穿过通孔与连杆本体紧固，螺栓预紧力经过精准计算，既能够保证交变载荷下结合面不出现分离间隙，又不会因预紧力过大导致螺栓屈服或零件变形。顶部设置的定位凸台结构，用于装配过程中的周向定位，避免连杆盖安装时出现角度错位，保障轴瓦与曲轴曲柄销的同轴度符合设计要求。

从安装边界来看，该连杆盖的拱形内曲面直径匹配对应规格的曲轴曲柄销直径，两侧安装凸台的中心距严格适配连杆大头的螺栓孔间距，整体外形轮廓经过倒角与去应力处理，既避免了装配过程中与周边运动部件发生干涉，又通过圆弧过渡降低了应力集中系数，提升了零件的疲劳强度。零件的壁厚设计经过载荷仿真校核，在螺栓安装位、拱形承载区等应力集中区域适当增加壁厚，非承载区域做轻量化处理，在保证结构强度满足全工况载荷要求的前提下，尽可能降低零件自身重量，减少往复运动产生的惯性载荷，提升动力设备的运行平顺性。
