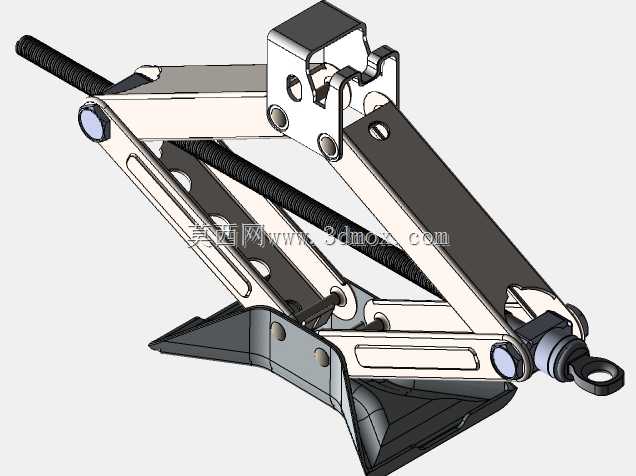

剪式螺旋车载起重支撑装置

这款剪式螺旋起重支撑装置，是面向民用车辆应急维保场景开发的机械式举升工具，核心应用于家用轿车、小型SUV等乘用车的轮胎更换、底盘简易检修作业场景，也可适配小型设备安装时的低位高度微调、重物临时支撑需求，是随车应急工具包内的核心配套器具，无需外接动力源即可完成手动举升操作，适配无供电条件的户外 roadside 应急场景。从实际用途来看，该装置依靠纯机械结构实现重物的垂直举升与高度锁定，举升过程无液压介质泄漏风险，可在-30℃到60℃的宽温环境下稳定工作，不存在液压设备低温卡滞、高温密封失效的问题，长期存放无需定期维护补油，静置存放数年仍可正常操作，适配随车工具长期备用的使用特性。从功能特性来看，该装置采用剪式连杆增力结构，配合梯形传动丝杠实现力的放大，操作人员仅需配套摇杆施加较小的圆周扭力，即可通过丝杠的螺旋传动带动两组交叉连杆完成开合动作，推动顶部支撑托台平稳垂直上升，梯形丝杠具备可靠的自锁特性，举升到任意高度均可依靠螺纹副的摩擦力实现自动锁止，不会出现负载下滑、突然回落的安全隐患，底部采用加宽的折线型支撑底座，可在沥青、硬化土路、平整铺装路面上分散承重压力，避免举升过程中底座下陷倾斜，顶部支撑托台采用带限位卡槽的冲压结构，可卡合车辆底盘的指定举升支点，防止举升过程中车辆滑脱移位。从设计思路来看，整体结构采用对称式连杆布局，所有铰接点均采用销轴连接，传动丝杠贯穿两组连杆的中部铰接座，转动丝杠时可同步带动两侧连杆同步开合，保证举升过程中顶部托台始终保持水平状态，不会出现偏载倾斜；所有受力杆件均采用冲压成型的钣金结构，在保证结构强度的同时尽可能降低自身重量，连杆表面开设的减重孔在不影响承重能力的前提下进一步减轻自重，同时提升杆件的抗扭变形能力，整体结构无复杂异形零件，所有部件均适合冲压、机加工批量生产，装配流程简单，后期维护仅需定期在铰接销轴、传动丝杠表面涂抹润滑脂即可。从外形尺寸与安装边界来看，该装置完全收拢后整体高度较低，可轻松放入乘用车后备箱的工具槽内，横向长度适配多数车型的随车工具存放空间，完全展开后可达到小型乘用车维保所需的标准举升高度，顶部托台的尺寸适配多数家用车底盘的举升支点宽度，底部底座的接地面积可保证在常规硬化路面上的支撑稳定性，操作时仅需在装置侧面预留摇杆转动的操作空间即可，无需额外的大尺寸操作区域，单人即可完成全部举升、回落操作。
