剪式车载起重支撑装置结构设计

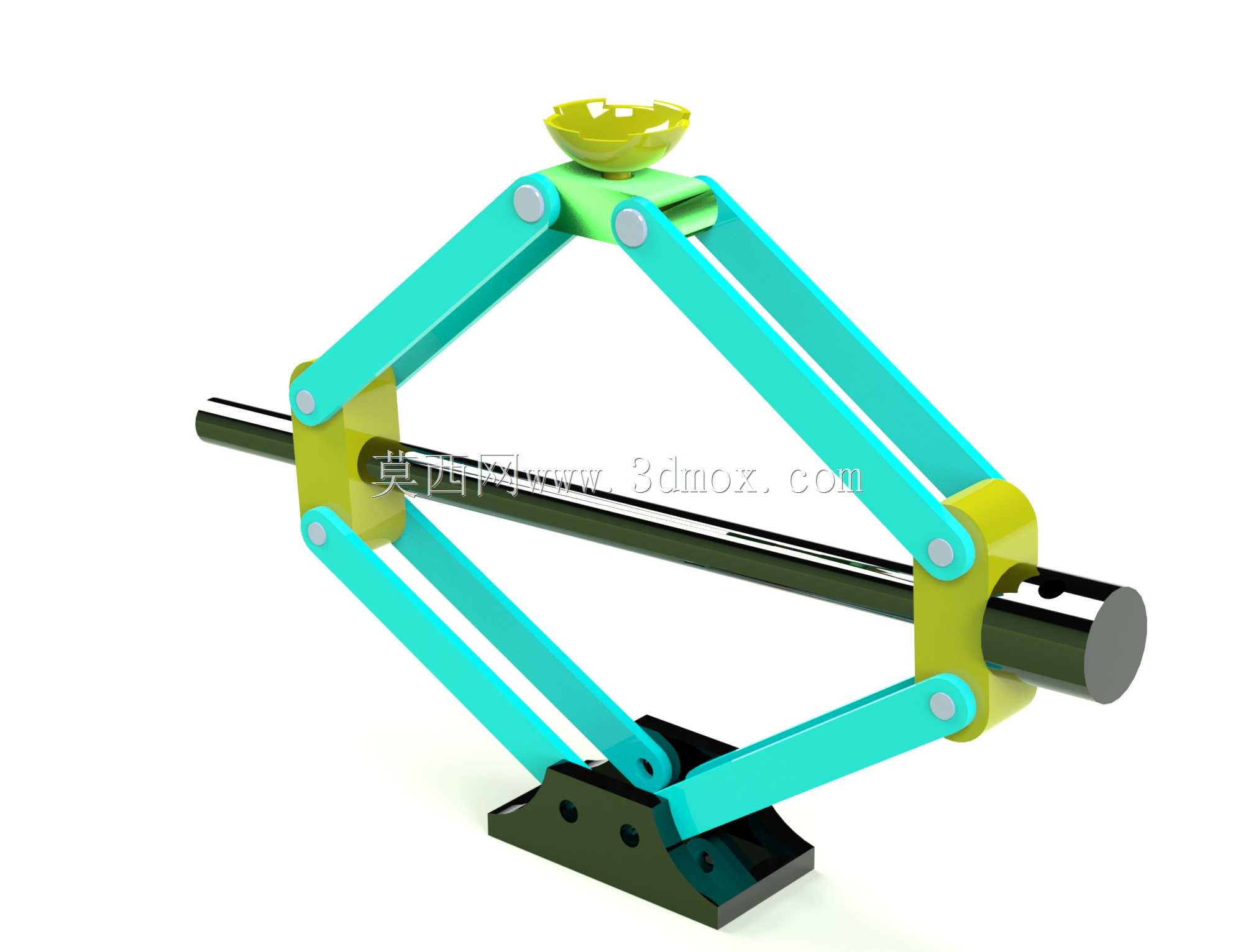

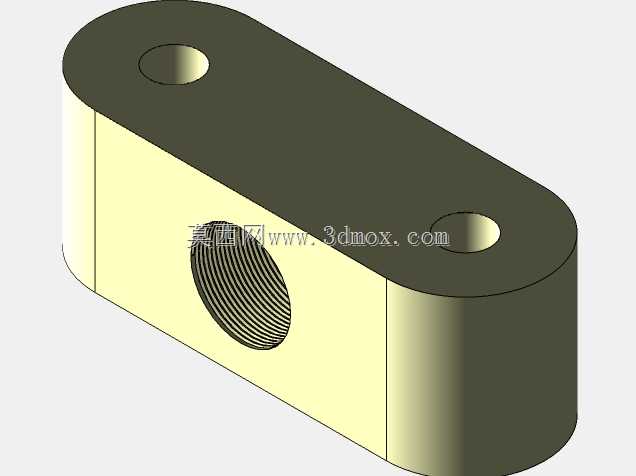

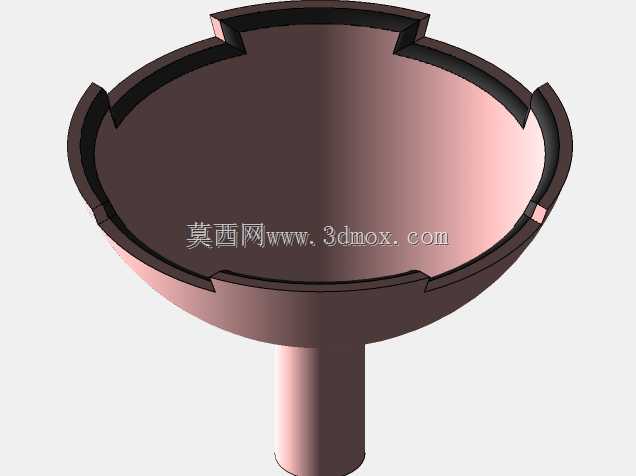

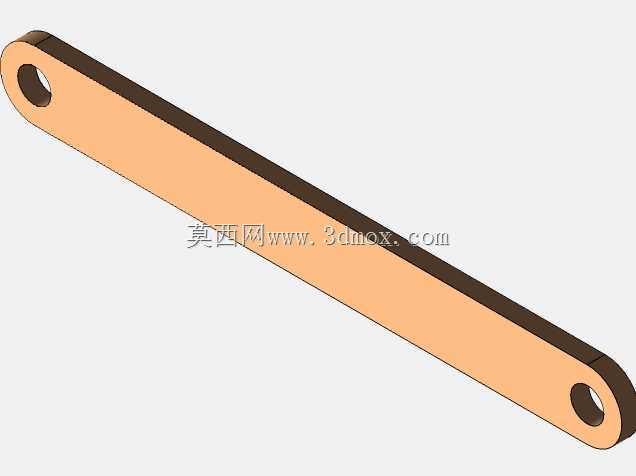

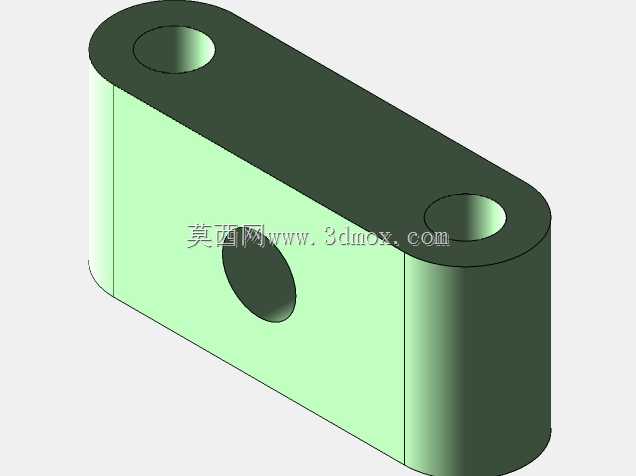

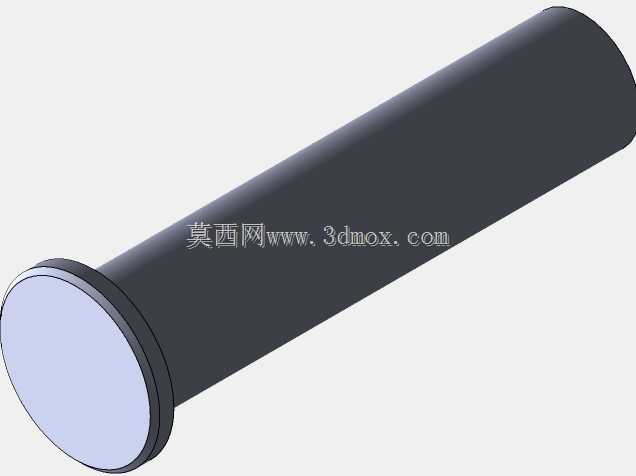

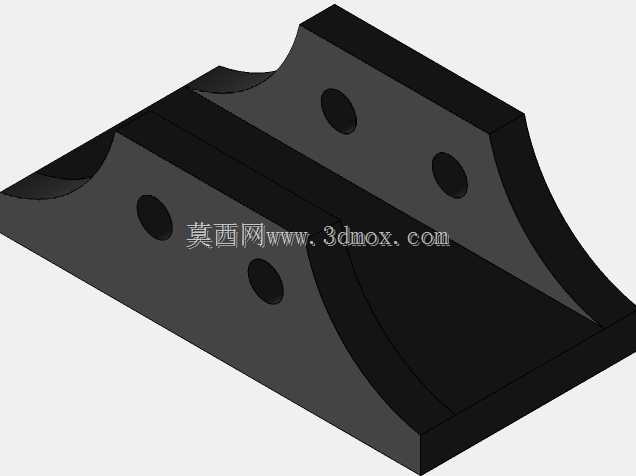

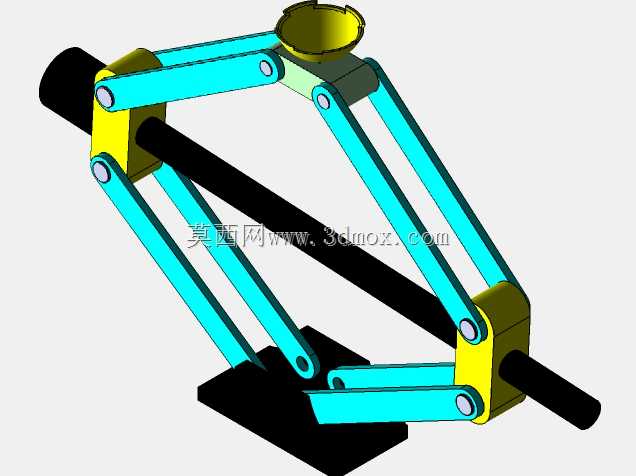

这款剪式起重支撑装置是面向乘用车日常维保场景开发的便携顶升工具，主要应用于私家车辆换胎、底盘检修、制动系统维护等户外或维修车间作业场景，是随车应急工具包中的核心配置之一，能够在无大型举升设备的场景下，为作业人员提供稳定的车辆抬升支撑，解决小型车辆临时维保的顶升需求。从实际用途来看，该装置核心作用是通过可控的线性顶升动作，将车辆单侧或局部抬升至安全作业高度，满足轮胎拆卸更换、底盘紧固件检查、油液更换等操作的空间需求，相比液压类顶升工具，其纯机械结构不存在液压油泄漏、密封件老化失效的风险，更适合长期随车存放应对突发状况。在功能特性层面，该装置采用对称剪式连杆结构作为力传递与支撑主体，顶部设置弧形防滑支撑托，能够与车辆底盘的顶升支撑点位紧密贴合，避免顶升过程中出现滑脱风险；底部为加宽防滑支撑底座，可在沥青、水泥甚至相对松软的非铺装路面提供足够的接地面积，降低作业过程中装置侧翻、下陷的概率；中部贯穿的传动螺杆为核心力转换部件，通过配套扳手转动螺杆即可驱动两侧剪臂收拢或张开，将旋转扭矩平稳转化为垂直方向的线性顶升力，整个传动过程具备机械自锁特性，当螺杆停止转动时，剪臂结构可自动锁止当前高度，无需额外锁止机构即可保障作业过程中的支撑稳定性，不会出现负载下自动回落的安全隐患。从设计思路来看，整体采用对称式受力布局，所有铰接点位均采用销轴连接，保证连杆转动顺畅的同时，让顶升过程中各部件受力均匀分布，避免局部应力集中导致结构变形；连杆部件采用轻量化高强度的结构设计，在保证额定顶升负载强度要求的前提下，尽可能降低装置整体自重，方便用户随车携带、取放操作；传动螺杆采用大导程梯形螺纹设计，兼顾传动效率与自锁性能，既能够让用户用较小的力即可完成顶升操作，又能保证任意高度下的锁止可靠性。在外形尺寸与安装边界方面，该装置收拢状态下整体高度较低，可轻松放入车辆后备箱的工具储物槽内，不会占用过多储物空间；完全展开后可达到乘用车维保所需的标准顶升高度，能够适配绝大多数家用轿车、城市SUV的底盘离地间隙要求；底座的横向与纵向尺寸经过优化，在保证接地稳定性的同时，不会因尺寸过大导致在车辆底部狭小空间内放置困难，顶部支撑托的弧形尺寸经过匹配设计，可贴合绝大多数车型底盘预设的顶升加强筋位置，不会对底盘钣金造成挤压损伤。
