加仑类盖子注塑成型模架结构设计

这款模架结构主要面向大容量加仑类包装容器的密封盖子量产注塑场景，在日常化工包装、食品级桶装物料封装、民用储水容器配套等生产领域有着广泛的应用空间，是批量生产带密封配合结构塑料盖的核心工装载体。从实际生产用途来看，这套模架承担着加仑盖注塑过程中型腔固定、合模导向、顶出脱模、浇注流道布局承载的核心作用，能够适配常规卧式注塑机的安装接口，配合注塑机的锁模、射胶、冷却、开模动作循环，完成塑料原料从熔融充型到冷却定型再到成品脱出的完整成型流程，稳定产出尺寸精度符合密封要求的塑料盖产品。

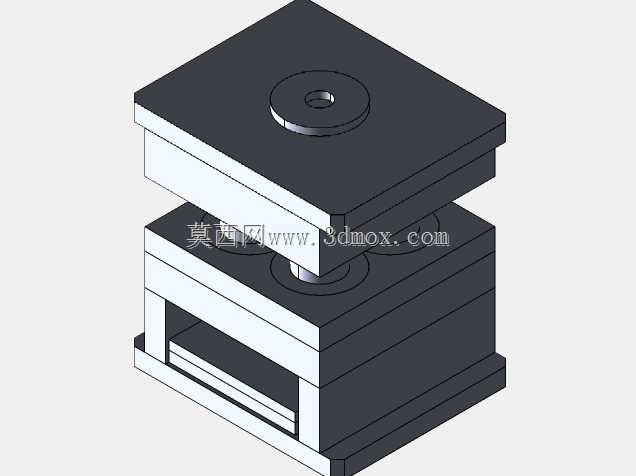

在功能特性设计上，这套模架采用标准三板式叠层结构布局，上下模座采用加厚钢板加工，保证长期反复合模受力下的结构刚性，避免模架变形导致的型腔错位、产品飞边问题；上模座中心设置定位环安装位，能够快速与注塑机射嘴中心对齐，减少装机调试的对中耗时；导柱导套配合段做了加长设计，合模过程中提前导入定位，即使在高速合模工况下也能保证上下模的同轴度，避免型腔碰伤；下模部分预留了顶针板安装空间与顶出杆过孔，适配注塑机的机械顶出或者液压顶出结构，开模后可以平稳将成型后的盖子从型腔中顶出，避免顶出受力不均导致的产品变形、表面顶白缺陷。

设计思路上围绕加仑盖的产品结构特点做了针对性适配，加仑盖通常带有内螺纹密封结构与外圈防滑筋位，模架预留了足够的型腔安装空间，可以根据不同口径的加仑盖尺寸更换对应的型腔型芯组件，无需更换整套模架，大幅降低多规格产品生产的工装投入成本；冷却水路的排布预留位沿着型腔周边均匀分布，保证成型过程中模温均匀，减少盖子因冷却不均产生的收缩翘曲，保证盖子与桶口的配合密封性。

从安装边界与尺寸适配来看，这款模架的外形尺寸适配200吨到300吨锁模力的常规卧式注塑机，上下模座的安装螺孔位置符合行业通用的注塑机模板安装孔距标准，无需额外加工转接板即可完成装机；模架闭合后的总高度在注塑机的最大最小模厚允许区间内，开模行程预留量足够保证盖子成品能够顺利从型腔间取出，不会出现开模距离不足导致的取件卡滞问题；整体结构紧凑，没有多余的外凸结构，吊装转运过程中可以通过模座上的吊装孔平稳起吊，适配车间常规的航吊吊装作业需求，日常维护时拆分上下模也十分便捷，能够快速清理流道废料、检查型腔磨损情况，减少生产线的停机维护时长。
