旋钮类塑件注塑模具结构设计

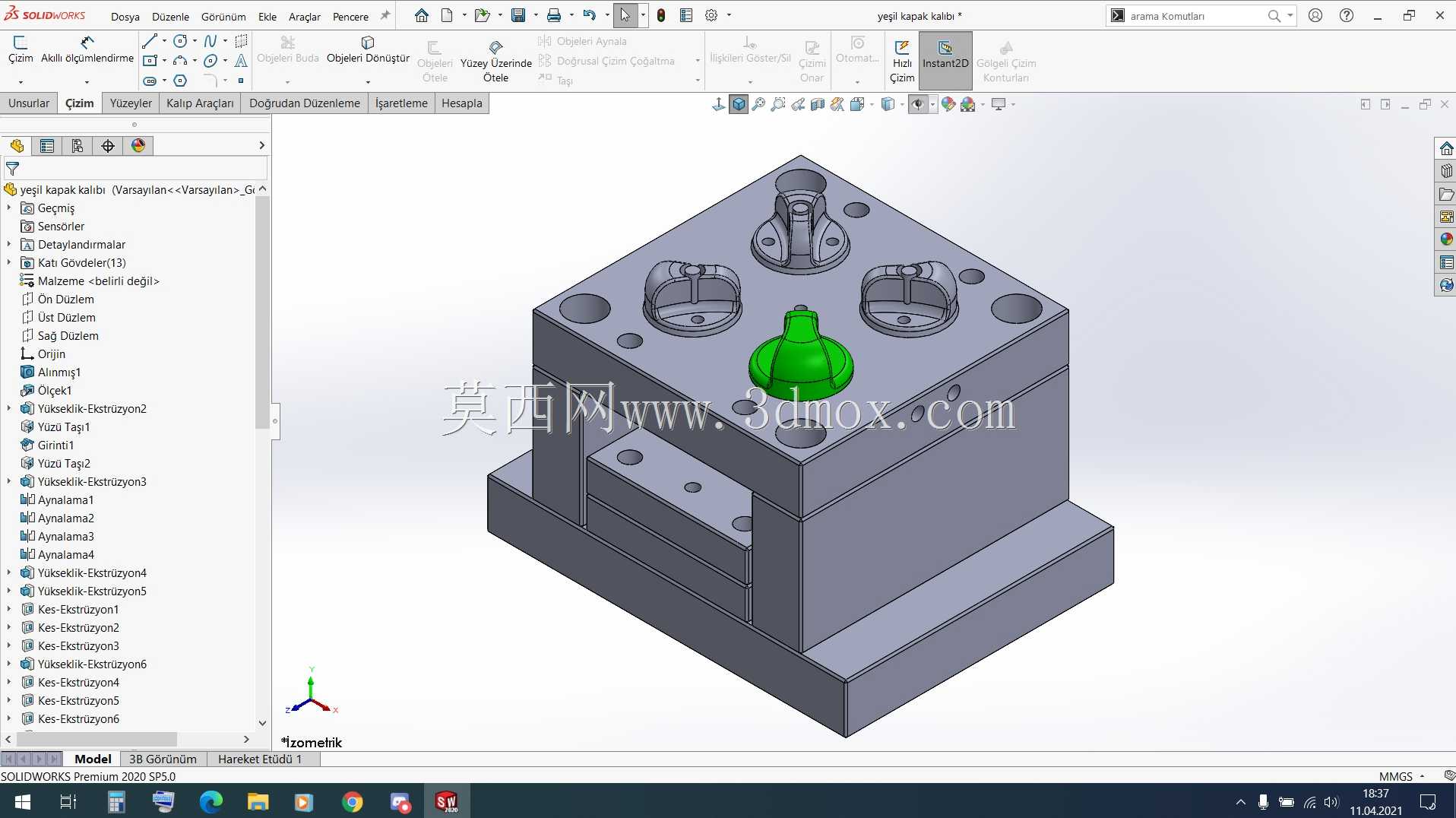

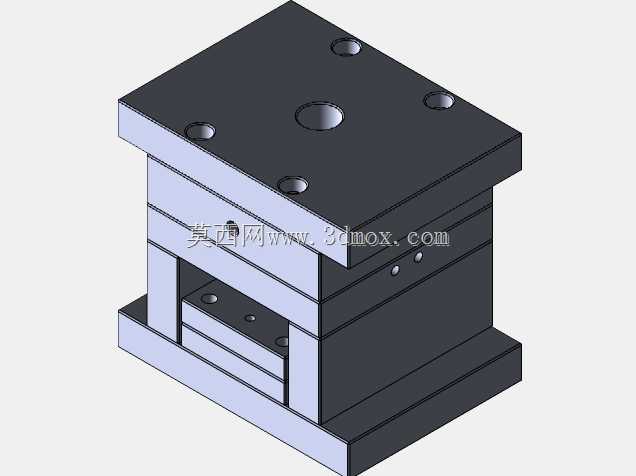

这套模具主要面向小型异形旋钮类塑胶零件的批量注塑生产场景，这类旋钮广泛应用于家电控制面板、小型机电设备调节端、日用消费类产品的操控部位，日常使用中需要具备稳定的握持手感、均匀的外观质感以及可靠的装配适配性，模具的设计精度直接决定了成品旋钮的成型质量与生产良率。从实际生产用途来看，该模具采用一模多腔的布局结构，单次开模即可完成多个旋钮塑件的成型作业，能够有效匹配中小批量塑胶件的生产节拍需求，适配常见的卧式注塑机安装规格，可直接接入常规注塑生产流水线完成上料、注射、保压、冷却、脱模的全流程作业。在功能特性设计上，模具针对旋钮的异形曲面外形做了针对性的型腔仿形加工，型腔表面的抛光精度能够满足塑件外观面的光洁度要求，避免成型后出现飞边、缩痕、熔接痕等常见注塑缺陷；浇注系统采用平衡式流道设计，能够保证熔融塑胶均匀填充到每一个型腔内部，让各腔塑件的成型收缩率保持一致，减少后续修边、选配的工序成本；冷却回路的排布紧贴型腔外壁，能够在保压阶段快速带走型腔内的热量，缩短塑件冷却定型的等待周期，提升整体生产效率；脱模机构针对旋钮的内凹装配结构做了专门的顶出布局，顶出力均匀分布在塑件的非外观面区域，避免顶出过程中出现塑件顶白、变形甚至开裂的问题。设计思路上，整套模架采用标准模胚搭配定制化型腔嵌件的组合方案，标准模架部分能够降低模具的加工制造成本，缩短模具交付周期，而型腔嵌件采用耐磨模具钢制作，经过淬火硬化处理后具备更长的使用寿命，后续如果出现型腔磨损或者产品改型，只需要更换对应的嵌件即可完成模具迭代，无需整体重做模架，有效降低了后续的模具维护成本。在外形尺寸与安装边界上，模具整体外形规整，长宽尺寸适配常规吨位注塑机的拉杆间距，安装孔位符合通用注塑机的模头装夹标准，模具的开模行程经过精准核算，能够保证开模后塑件有足够的取出空间，同时配套的导向机构采用精密导柱导套配合，合模过程中能够保证上下模的对位精度，避免长期生产过程中出现型腔错位的问题，整套模具的闭合高度也在常规注塑机的容模厚度范围内，无需对设备做额外改造即可快速上线生产。
