1963年款哈雷戴维森大柱头摩托车车架

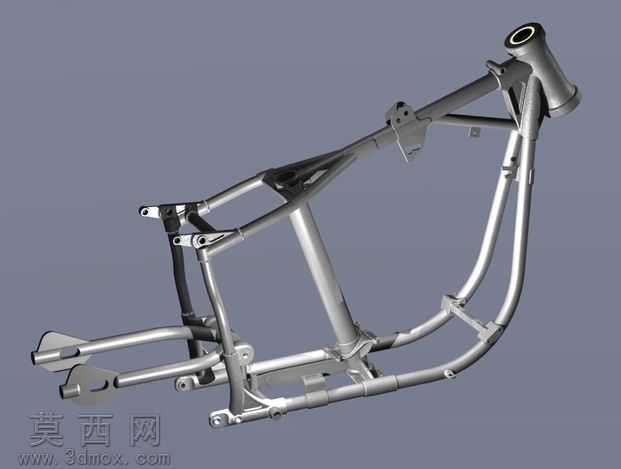

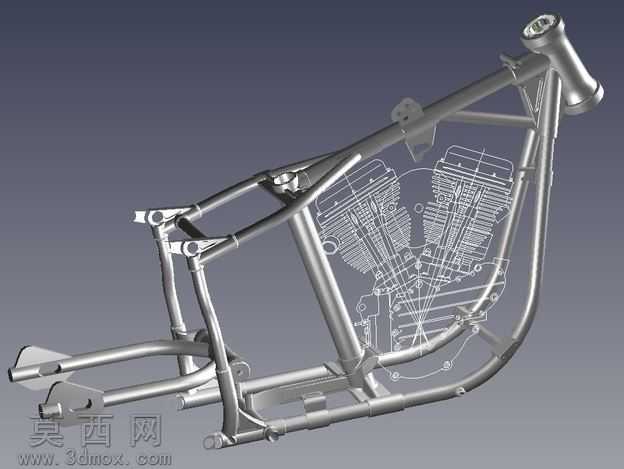

本作品为复刻1963年哈雷戴维森大柱头摩托车的车架三维建模成果，建模过程依托IronCAD平台完成，整体建模以实车测绘参考数据为基础，兼顾复古机车的结构还原度与自定义改装的拓展性。建模初期首先梳理硬尾尾架式复古摩托车架的受力逻辑，以车头转向立管为基准原点，依次搭建主车架双管梁、后尾架支撑管、发动机安装吊耳、后摇臂连接轴座、脚踏安装位等核心结构的空间线框，确保各安装点位的相对位置符合原车的轴距、后倾角、拖拽距等核心骑行参数，避免因结构偏差导致后续装配出现干涉问题。建模过程中对管材衔接处做了精细化处理，所有弯管部位的曲率完全匹配原车铬钼钢管材的弯曲工艺特征，管材焊接位置预留了真实的焊道结构余量，没有生硬的直角拼接痕迹，还原了老式手工车架的金属质感。针对大柱头车型专属的V型双缸发动机安装位，建模时特意对照发动机轮廓做了装配间隙校验，图中叠加的发动机线框图层，就是建模过程中用于校验安装匹配度的参考层，确保车架吊耳的孔位、间距完全适配对应发动机的安装需求，同时预留了点火线路、油路管线的走位空间。材质渲染阶段，车架主体赋予哑光磨砂金属材质，模拟老式摩托车裸金属车架经过轻微氧化的质感，金属表面添加了细微的拉丝纹理与使用痕迹，避免渲染效果过于塑料化；安装孔位、轴座等受力部位做了高光金属处理，区分不同加工面的质感差异。设计上在还原原车结构的基础上做了适度的自定义优化，对部分应力集中的管材衔接处做了圆角过渡处理，在不改变原车外观轮廓的前提下提升了结构的合理性，既保留了1960年代哈雷硬尾车架的经典复古造型，也让模型具备后续改装渲染、装配模拟的实用价值，可作为复古机车改装设计、机车结构教学的参考三维素材。
