RC遥控车二冲程发动机排气管结构

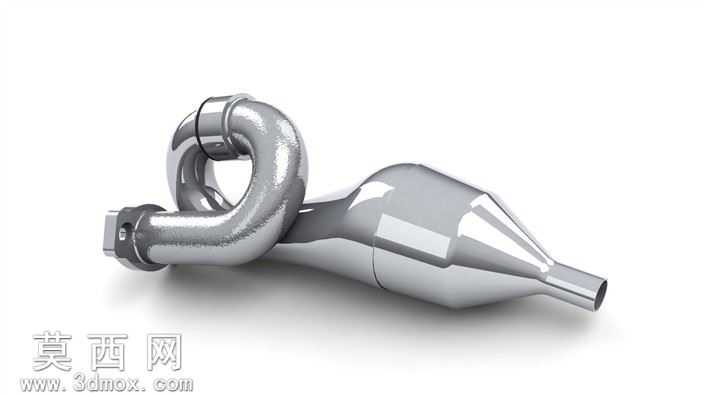

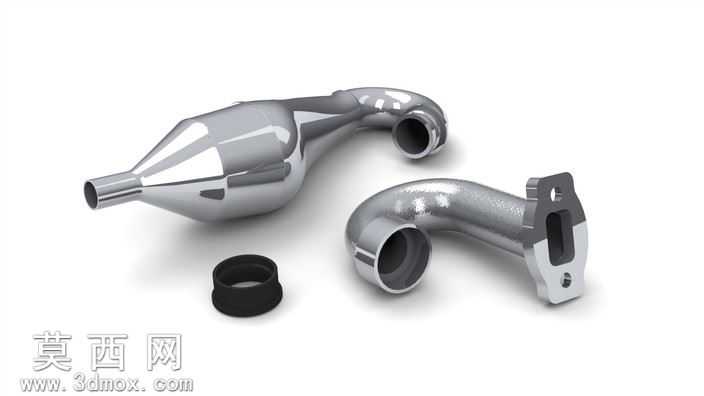

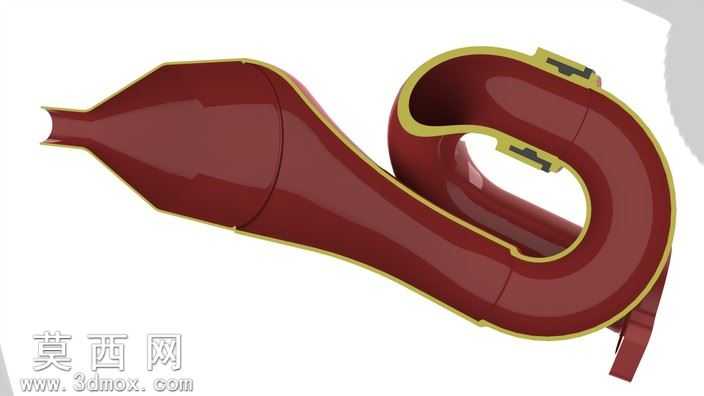

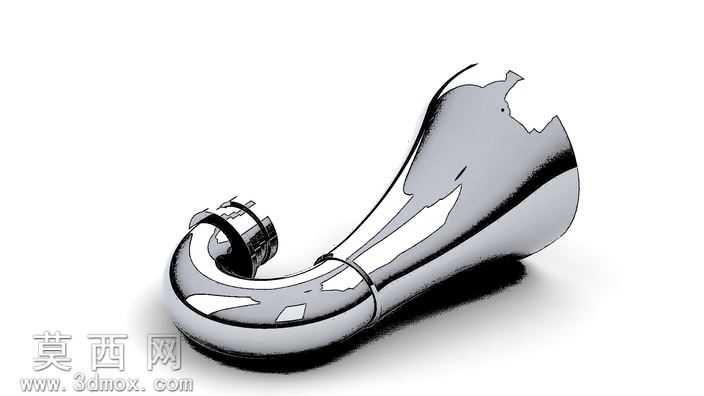

该作品为适配1/5比例RC遥控模型车二冲程发动机的排气管三维设计，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先基于二冲程发动机排气谐振原理确定膨胀腔的锥度比例、总长度与进出口管径参数，先绘制中心引导线作为扫掠路径，通过多截面曲面命令依次构建进气连接段、前收敛锥腔、中间膨胀直段、后扩散锥段以及尾段弯管的连续曲面，保证各段衔接处曲率连续无突兀折角，避免排气气流在腔体内形成不必要的紊流。建模过程中对进气端的卡接安装位做了精准的尺寸匹配，预留了与发动机排气口对接的密封贴合面，同时在弯管转折处做了圆角过渡处理，既优化气流走向也提升结构强度。材质渲染阶段针对金属实物的质感做了分层调整，主体金属部分采用抛光镀铬材质，设置合适的反射粗糙度与环境贴图采样率，还原出实物亮面金属的高反光特性，同时对不同结构段的接缝处做了细微的凹凸纹理处理，模拟真实金属加工后的焊接拼接痕迹；配套的彩色效果示意模型则采用高饱和度的哑光塑料材质，通过红绿撞色区分不同腔体段，直观展示内部气流的走向分区。结构设计上充分考虑RC模型车的安装空间限制，将尾段弯管的弯折角度调整至适配车架布局的范围，避免与车架悬挂、传动部件产生干涉，同时膨胀腔的外形做了流线型收窄处理，降低模型车行驶过程中的风阻影响。设计过程中反复调整各段腔体的容积比例，确保谐振效应能够匹配目标二冲程发动机的转速区间，兼顾低速扭矩输出与高速功率释放的需求，整体模型完成后通过干涉检查验证各部分结构无重叠冲突，导出的通用格式文件可直接用于后续的3D打印试制或者金属加工开模，为RC模型车的动力升级改装提供精准的结构参考。
