可调节角度天线安装偏移固定支架

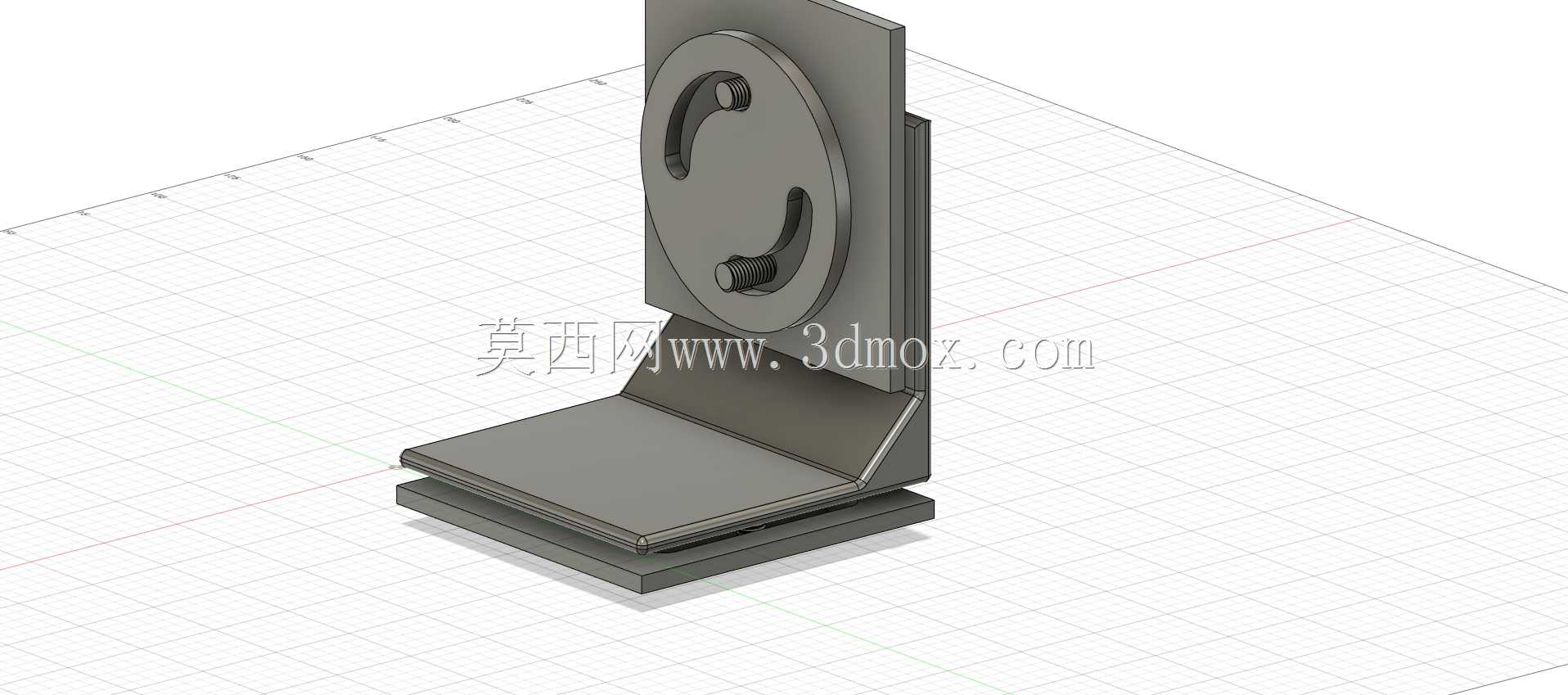

这款可调节角度的天线偏移固定支架，主要应用于户外通讯基站、车载通讯设备、工业无线信号传输站点、业余无线电架设场景中，解决天线安装时的角度偏移、方位调整需求，能够在复杂安装环境下为天线提供稳定的支撑与精准的角度校准，保障信号收发的稳定性与指向性。在实际使用场景中，天线往往需要根据信号覆盖范围、周边遮挡情况、极化方向要求调整安装角度与偏移位置，传统固定式天线支架无法满足灵活调整的需求，这款支架正是针对这类痛点设计，可实现天线在俯仰、水平偏转两个维度的角度调节，调节到位后可通过锁紧结构完成固定，避免长期户外使用受风力、震动影响出现角度偏移。从功能特性来看，支架底部采用双层叠装的安装底座结构，底座可实现水平方向的旋转偏移调整，底座与竖直支撑板之间采用三角加强筋结构提升整体刚性，避免支架承重后出现形变；竖直安装板上设置有弧形调节槽，配合锁紧螺丝可实现天线安装板的俯仰角度调节，弧形槽的行程覆盖了常规天线架设所需的俯仰调节范围，无需额外打孔即可完成角度锁定。设计思路上，整体采用钣金折弯与机加工结合的结构形式，在保证结构强度的前提下尽可能控制整体重量，降低安装负载；所有活动调节部位均设置有防滑锁紧结构，螺丝锁紧后可提供足够的夹紧力，抵御户外大风、设备运行震动带来的位置偏移；安装接触面均做平整处理，保证安装后天线的贴合度，避免出现安装间隙导致的晃动。从安装边界来看，支架整体采用紧凑型结构设计，底座安装尺寸适配常规的天线安装桅杆、设备顶面安装位，竖直方向的高度控制在合理范围内，不会额外增加过多的风阻；天线安装板的开孔尺寸适配主流的中小型通讯天线安装孔位，无需额外加工转接板即可直接完成天线装配，安装时仅需常规扳手工具即可完成角度调整与锁紧固定，适配野外、高空等复杂安装环境下的快速作业需求。支架整体结构无冗余设计，所有受力部位均做了加强处理，长期使用不易出现结构疲劳，能够适应高低温、潮湿、多尘等复杂户外工况，为天线提供长期稳定的支撑保障。
