80系列工业铝挤型材结构设计方案

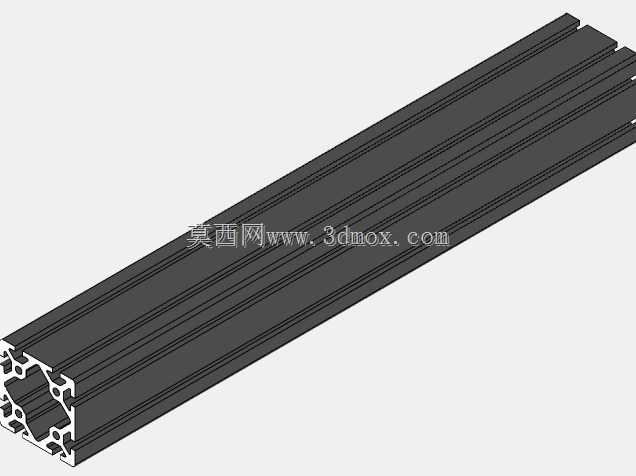

这款80规格的工业挤压铝型材，是自动化产线搭建、设备机架制作领域的核心基础构件，在工业生产场景中承担着主体支撑、导轨安装基准、防护框架搭建的核心作用，广泛应用于电子组装生产线机架、光伏设备支撑框架、检测设备台架、工业安全围栏、物料周转货架的搭建作业中，是模块化工业组装体系里应用频次极高的基础结构件。从实际使用场景来看，这类大截面铝型材常作为重型设备机架的主立柱、长跨度横梁使用，能够承载大重量的设备模组，适配多工位自动化设备的布局需求，相比传统焊接钢结构框架，它无需焊接作业，组装过程无热变形，后期调整改造时可以快速拆解重组，能够大幅缩短设备搭建的周期，降低现场施工的难度。在功能特性上，型材沿长度方向设计有多条通长的T型安装槽，槽口尺寸适配行业通用的T型螺栓、法兰螺母，安装时可以在型材任意位置固定连接块、面板、导轨、拖链等配件，不需要在型材上额外打孔攻丝，安装调整的灵活度极高；型材截面采用多腔室中空结构设计，在保证整体结构刚性的前提下大幅降低了自身重量，同时截面四周的加强筋布局经过力学优化，在承受垂直载荷、侧向弯矩时都能保持足够的结构强度，避免长跨度使用时出现下挠变形的问题。设计思路上，这款型材的截面完全遵循模块化组装的设计逻辑，端面的连接孔位、槽口位置都和同系列其他规格的铝型材适配，可以和40系列、30系列型材通过专用角码、连接板实现拼接，搭建出不同承重等级的框架结构；型材的边角做了圆弧过渡处理，避免组装过程中尖锐边角划伤操作人员，表面经过阳极氧化处理，具备良好的耐磨、耐腐蚀性能，在车间多尘、有少量切削液飞溅的环境下也能长期使用不会出现表层锈蚀的问题。在安装边界上，这款型材的截面外轮廓尺寸为80mm×80mm，单根型材的长度可以根据实际搭建需求裁切，端面可以安装专用的端盖、脚轮、调节脚座等配件，型材槽内可以嵌入密封条、有机玻璃板、钣金门板，实现框架的封闭防护，相邻型材连接时采用内置角槽连接件或者外置强力角码，连接后的整体框架垂直度、平面度都能得到可靠保证，完全满足工业设备对安装基准精度的要求。
