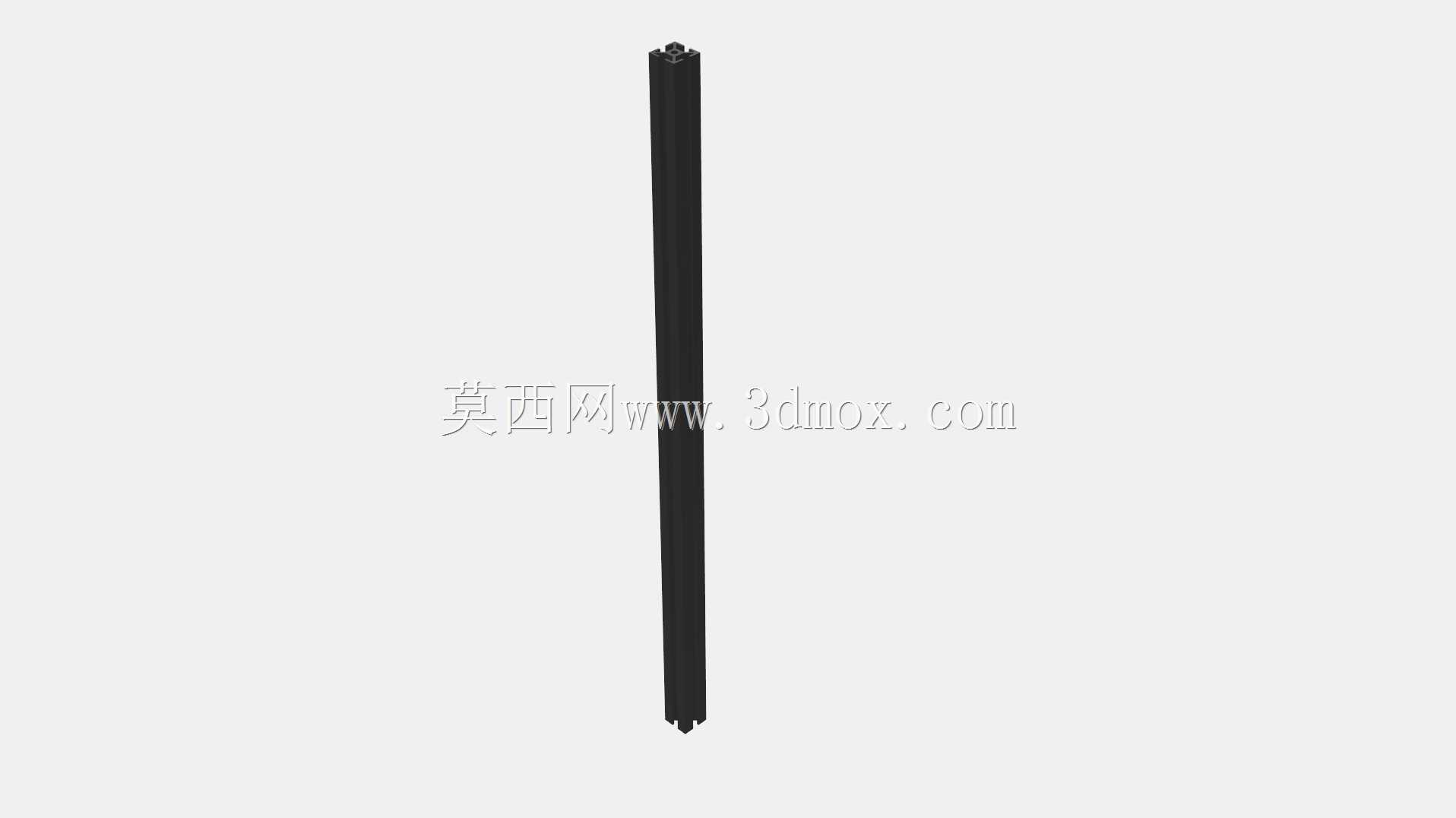

20x20mmT型槽结构框架铝型材

这款20x20mm规格的T型槽结构框架型材，是轻型工业框架搭建场景中应用极为广泛的基础构件，在小型自动化设备护罩、桌面级工作台支架、轻型物料周转架、实验室检测设备机架、3D打印机框架等场景中都能见到它的身影。作为框架系统的基础组成单元，它承担着承载上部构件重量、维持框架整体形位精度、为外接附件提供安装接口的核心作用，能够在不进行焊接加工的前提下，通过配套的T型螺栓、角件、端盖等连接件快速完成框架组装，大幅缩短现场搭建的周期，同时也方便后期对框架结构进行调整、拆解与二次复用。

从功能特性来看，这款型材采用四面带T型槽的截面设计，槽道尺寸经过标准化校准，能够适配通用规格的T型螺母与螺栓，无需在型材表面额外打孔攻丝，即可在任意槽道位置安装传感器支架、走线槽、防护面板、脚轮、调节脚等外接配件，安装调整的灵活度极高。型材本身采用铝合金挤压成型工艺制作，自重远低于同规格的钢制方管，同时具备足够的抗弯与抗扭强度，在轻型承载场景下不会出现明显的形变，表面经过阳极氧化处理后具备不错的耐磨与抗腐蚀能力，长期在车间常规环境下使用也不易出现表面锈蚀、掉漆的问题。

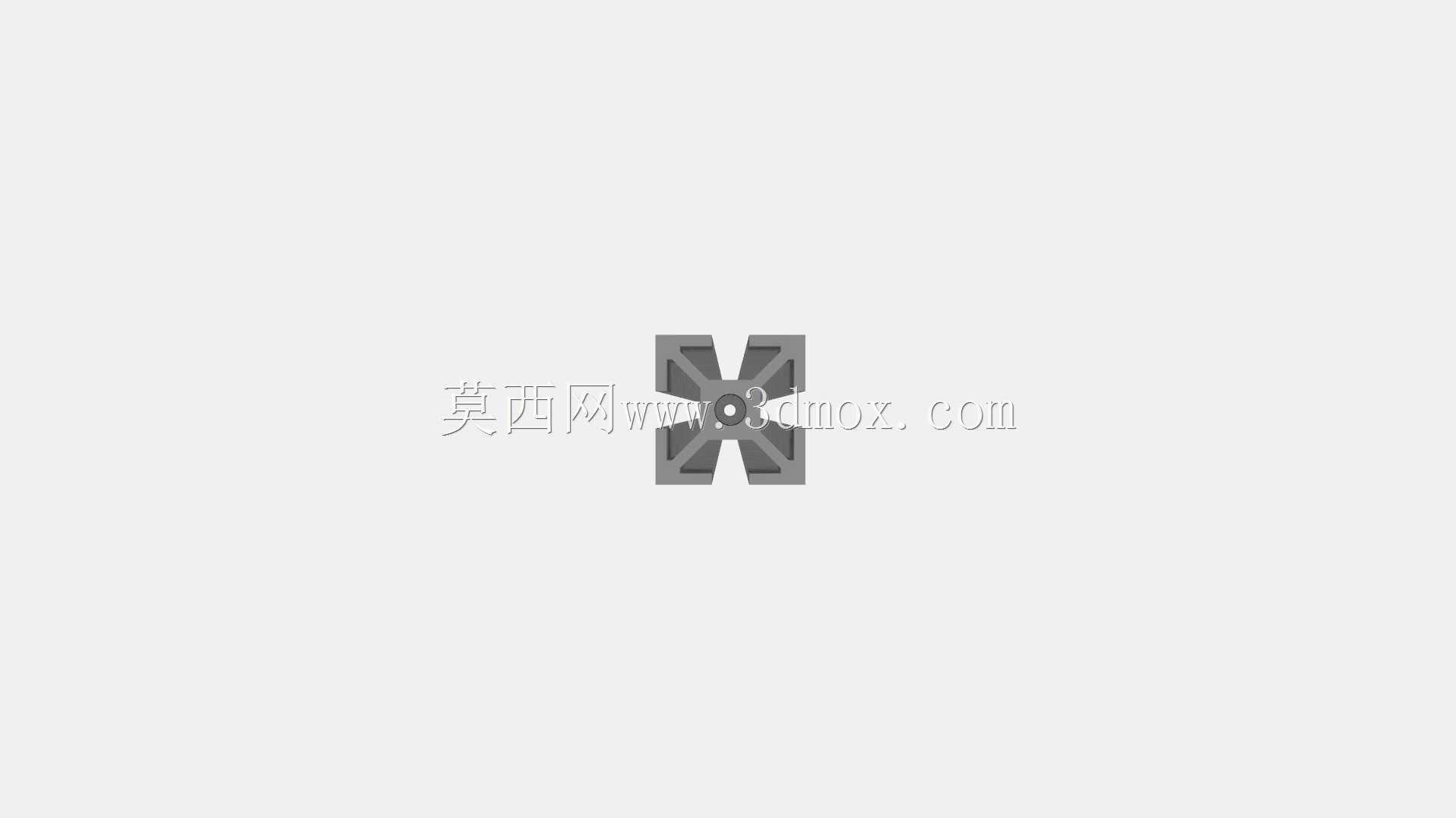

在设计思路上，这款型材的截面采用对称式的X型加强筋结构，在控制整体壁厚、降低材料用量与自重的同时，通过筋位的合理排布提升了截面的惯性矩，保证了各个方向的受力性能均衡，不会出现单方向承重能力明显偏弱的问题。T型槽的开口尺寸与槽内空间经过优化，既能够保证螺栓头顺利滑入槽内，又能在螺栓锁紧时提供足够的咬合摩擦力，避免连接件出现滑动移位。型材的外形尺寸严格控制在20x20mm的正方形截面，相邻面的垂直度公差符合工业铝型材的通用精度要求，多根型材拼接时能够保证框架的边角对齐，不会出现明显的拼接缝隙。

在安装边界方面，这款型材的单根常规长度可根据实际需求裁切，裁切时需要保证端面与型材长度方向垂直，避免拼接时出现缝隙。进行框架组装时，T型槽内的螺栓预紧力需要控制在合理范围，避免预紧力过大导致型材槽道变形，或是预紧力不足导致框架连接松动。由于属于20系列的轻型铝型材，它的单跨承载能力有限，搭建框架时需要根据实际承载重量合理设计支撑跨距，必要时增加中间支撑筋位，避免长期承重出现型材下弯变形。型材的四个边角做了微小的圆角处理，既能够避免安装时划伤操作人员，也能让组装完成的框架外观更加规整流畅，适配各类工业与民用轻型框架的搭建需求。
