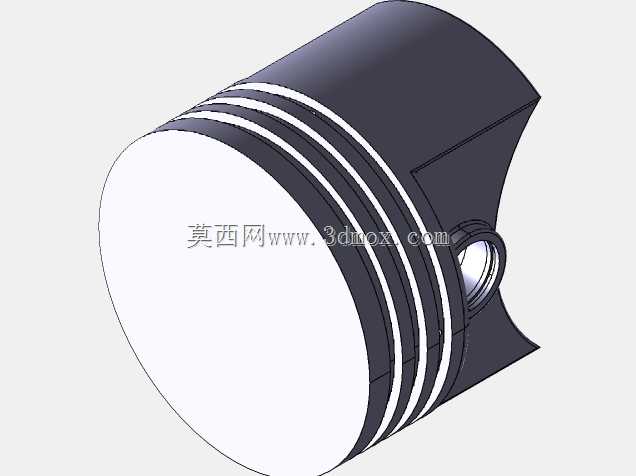

66mm直径内燃机活塞结构设计

活塞作为内燃机核心往复运动构件，是发动机动力转换流程中不可或缺的关键部件，这款直径66mm的活塞主要适配小排量通用汽油机、小型通用动力机组以及轻型摩托类动力装置，在设备运行过程中承担着承接燃烧室燃气爆发压力、通过活塞销将动力传递给连杆进而带动曲轴旋转输出扭矩的核心作用，同时还需配合活塞环完成燃烧室密封、热量传导等核心功能，直接决定了动力设备的运行稳定性、输出效率与使用寿命。

从实际应用场景来看，这类小尺寸活塞广泛应用于小型园林机械动力、便携发电机组、轻型通勤摩托以及小型农用动力设备上，这类场景下动力设备往往需要兼顾轻量化、高转速运行与低制造成本的需求，因此活塞的设计需要在结构强度、重量控制、热稳定性三者之间找到最优平衡点。这款活塞在设计过程中，头部设置了三道环槽结构，上方两道环槽用于安装气环，可在活塞往复运动时紧贴气缸壁，阻断燃烧室高温高压燃气向曲轴箱窜动的路径，保证燃烧室的密封性能，避免动力输出出现损耗；最下方的环槽用于安装油环，可在活塞下行过程中刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、排放超标等问题，上行时则可在气缸壁铺覆均匀的油膜，降低活塞与缸壁之间的摩擦损耗，减少运动副的磨损。

活塞头部顶面为平整结构，可配合气缸盖、气缸壁共同构成规则的燃烧室空间，保证油气混合气体在燃烧室内能够充分燃烧，提升燃油利用效率；活塞销座部位设置了加强筋结构，可将活塞顶部承受的燃气爆发压力均匀传递到活塞销上，避免应力集中造成销座部位开裂失效，同时销孔的尺寸经过精准匹配，可保证活塞销安装后既能够灵活转动，又不会出现过大的配合间隙，降低运动过程中的敲击异响。裙部采用了局部减薄的异形结构设计，既能够保证活塞在气缸内的导向作用，避免运动过程中出现卡滞，又能够尽可能降低活塞整体重量，减少往复运动产生的惯性力，适配高转速运行的使用需求。在安装边界上，这款活塞直径为66mm，整体高度经过精准核算，可保证活塞运行到上止点和下止点时，既不会碰撞气门与气缸盖，也不会脱离气缸的有效工作行程，环槽的宽度、深度以及销孔的中心位置都经过公差匹配，可直接适配对应尺寸的气缸套、活塞环与活塞销组件，无需额外修改即可完成装配，能够满足小排量动力设备的批量装配与维修替换需求。
