双片铰接式连接传动结构组件

该铰接式连接传动组件是机械传动系统中用于实现往复摆动、角度转换与动力传递的基础铰接部件，广泛应用于轻工机械的连杆传动机构、输送设备的张紧调节结构、小型农用机具的操作联动结构以及自动化生产线的工位摆转机构中，可在两个存在相对转动需求的构件间建立稳定的铰接约束，同时传递既定的拉压载荷，适配低速、中低载荷的往复运动工况，能够有效补偿安装过程中产生的微小角度偏差，降低构件间的硬接触磨损，提升整套传动机构的运行平顺性。

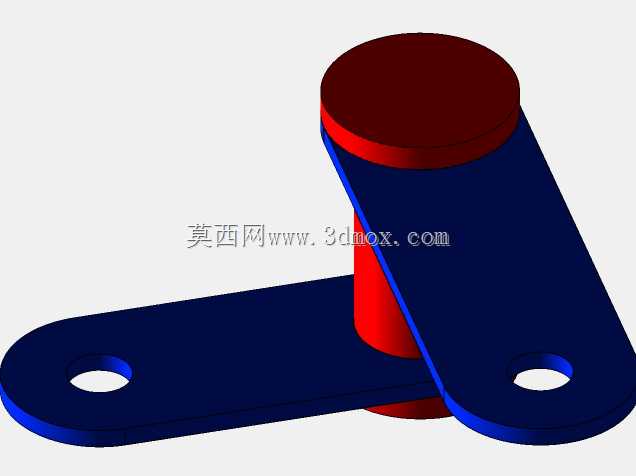

从功能特性来看，该组件采用双平行连接片搭配同轴销轴的结构形式，两片带安装孔的连接片分别与两侧待连接构件固定，中间的圆柱销轴作为转动副的核心支撑，既保证了转动过程中的同轴度，又通过双片夹持的结构提升了铰接部位的抗侧向载荷能力，避免单臂铰接结构容易出现的偏摆、销轴变形等问题。连接片两端的安装孔可通过螺栓、销钉与相邻构件完成刚性固定，销轴与连接片的配合间隙经过合理设计，既保证转动过程无卡滞，又将径向窜动量控制在极小范围内，减少传动过程中的空行程，提升动力传递的精准度。

在设计思路上，该结构优先考虑了铰接部位的受力均衡性，两片连接片采用对称式布局，销轴的受力点均匀分布在两个连接片的接触面之间，避免了单侧受力带来的弯矩载荷，有效延长了铰接副的使用寿命。连接片的外形采用长条形圆弧过渡设计，去除了不必要的尖角结构，既减少了运动过程中与周边构件的干涉风险，又降低了应力集中系数，提升了构件的抗疲劳性能。销轴的长度与连接片的总厚度匹配，两端预留有足够的限位空间，可搭配卡簧、挡圈等限位零件完成轴向固定，防止销轴在往复转动过程中出现轴向窜动脱出的问题。

从安装边界与尺寸适配来看，该组件的整体结构紧凑，连接片的厚度、销轴的直径可根据实际传递的载荷大小进行参数调整，两端安装孔的中心距决定了该铰接组件的摆动行程范围，安装时需保证两侧连接构件的安装面与销轴轴线保持垂直，避免转动过程中出现额外的附加弯矩。该组件可根据使用场景的不同选择对应的材质，常规工况下采用普通碳素结构钢制作即可满足强度需求，在有耐腐蚀要求的场景下可更换为不锈钢材质，销轴与连接片的接触表面可根据耐磨需求进行表面淬火处理，提升铰接部位的耐磨性能，延长维护周期。
