多孔折弯式设备安装固定托架

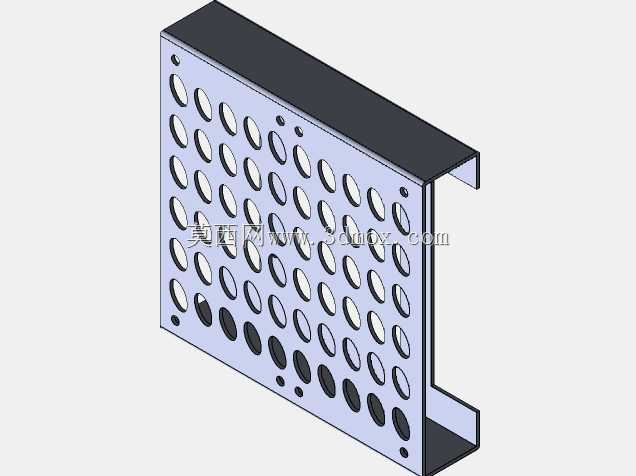

这款多孔折弯式安装托架，是工业设备内部组件安装、电气元件排布、小型功能模块固定场景中常用的支撑固定零件，多应用在电控柜内部元件承托、自动化设备侧边功能件挂载、小型工业装置的分层安装支撑等场景，能够为被固定件提供稳定的刚性支撑，同时兼顾安装位置的灵活调整需求，适配多规格小型元件的快速装配。从功能特性来看，该托架采用单侧U型折弯的钣金结构设计，主体承托面排布了多组规则阵列的长圆孔与圆孔，长圆孔可支持安装位置的微调，抵消装配过程中的孔位公差，圆孔则用于精准定位与高强度锁紧固定，不同孔径的孔位组合能够适配不同规格的安装螺丝，满足从轻质传感元件到中小型电气模块的不同承重固定需求；折弯形成的侧边翻边既提升了整体钣金件的结构刚性，避免薄板材受力发生形变，同时翻边上预留的安装孔可将托架整体锁紧在设备框架、安装立柱或者柜体内壁上，保证托架整体的连接稳定性。在设计思路上，这款托架优先考虑了装配的通用性与结构的轻量化，采用薄钢板折弯成型的工艺路径，无需复杂的机加工工序即可批量生产，有效控制制造成本；承托面的孔位排布经过受力优化，在保证安装点位覆盖密度的同时，尽可能减少板材的无效裁切，避免过多开孔降低板面的整体承重能力，孔位边缘做了去毛刺处理，防止安装过程中划伤操作人员或者破坏元件的连接线缆。从安装边界来看，该托架整体为规则的长方体折弯结构，无外凸的异形结构，安装时仅需预留出对应长宽高的矩形装配空间即可，不会与周边其他元件产生空间干涉；翻边的安装孔与承托面的孔位保持垂直的空间关系，能够保证托架安装后承托面保持水平状态，避免被固定件出现倾斜偏移；板面的多孔设计同时兼顾了散热需求，当托架上固定的是发热类电气元件时，孔洞可形成空气对流通道，带走元件工作产生的热量，降低局部积热的风险，无需额外在托架上开设散热槽孔，进一步简化了零件的加工工序。
