螺旋输送给料设备结构三维设计

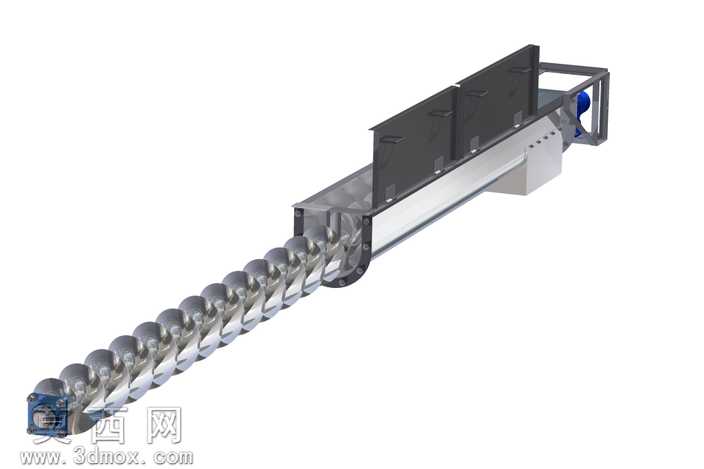

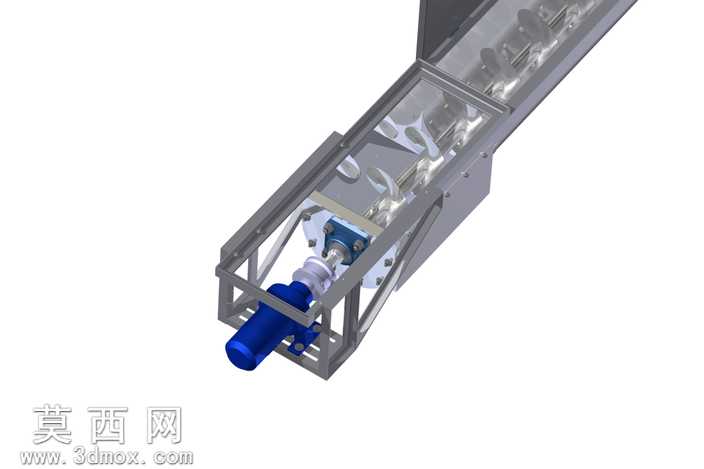

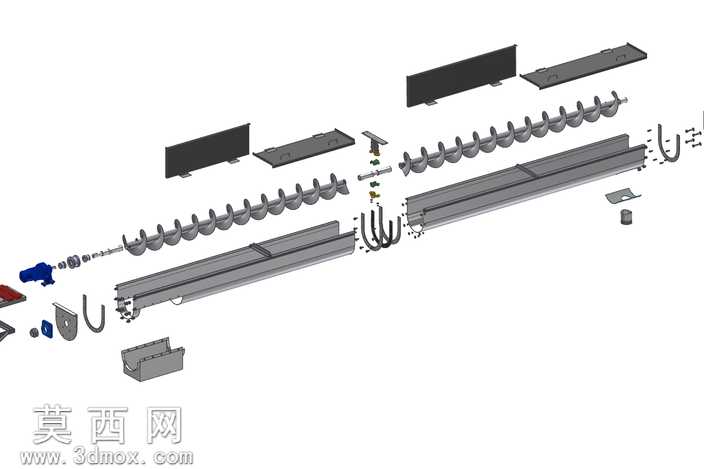

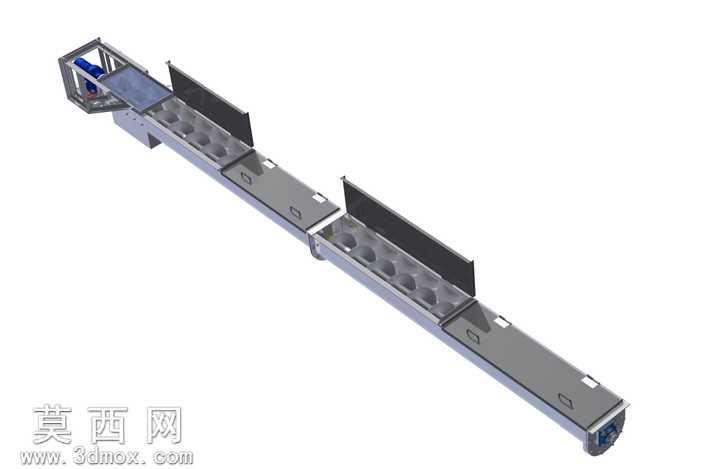

本模型为螺旋式物料输送设备的完整三维结构设计，采用三维建模软件完成全参数化零件搭建与整机装配，完整还原了螺旋输送机的爆炸拆解视图，清晰呈现各组成部件的装配关系与空间排布。建模过程中首先依据螺旋输送设备的工作原理确定核心参数，围绕螺旋叶片的导程、轴径、输送槽的截面尺寸、传动端的安装匹配关系逐一构建零件模型：螺旋叶片采用等厚螺旋曲面建模方式，严格匹配2mm厚度不锈钢板材的成型特征，保证叶片与中心轴的焊接贴合精度；输送槽体采用薄壁钣金特征建模，还原槽体的折弯、拼接结构，预留端盖安装位与支撑脚定位结构；传动端组件包含驱动连接轴、密封件、端盖、紧固件等细节，还原1HP减速电机的输出连接结构，保证传动路径的装配合理性。材质配置上，针对接触物料的螺旋叶片、槽体部件赋予不锈钢材质，调整金属粗糙度与反光参数还原不锈钢哑光金属质感；对传动端的密封件、减震部件赋予橡胶材质，对紧固件、驱动连接部件赋予碳钢发黑材质，对支撑结构件赋予结构钢材质，不同材质的色彩与质感区分明确，便于快速识别各部件功能。结构设计上采用模块化拆分思路，将整机拆分为槽体总成、螺旋轴总成、驱动连接总成、端盖密封总成、支撑固定部件五大模块，各模块之间通过标准紧固件实现定位连接，爆炸视图清晰展示了每个零件的装配顺序与安装方向，可直接用于装配工艺指导与结构教学演示。设计过程中重点考量了物料输送的流畅性，螺旋叶片与槽体内壁预留合理的装配间隙，避免运行过程中出现卡料、刮蹭问题，进料端与出料端的结构预留了外接设备的安装接口，传动端的密封结构设计可避免物料泄漏与粉尘进入轴承部位，提升设备运行的稳定性与使用寿命。整体模型装配逻辑严谨，零件无干涉、无缺失，所有配合关系均符合实际机械装配要求，可用于螺旋输送设备的方案展示、结构优化、教学演示以及非标输送设备的设计参考，能够直观呈现螺旋输送机的工作原理与内部构造，帮助设计人员快速理解螺旋给料设备的结构组成。
