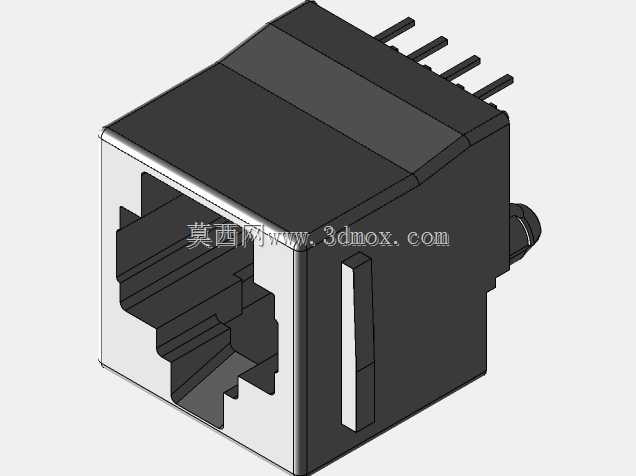

TE品牌RJ45垂直安装网络接口连接器槽孔

这款RJ45垂直连接器槽孔是网络通讯链路中核心的板载接插部件，主要应用在工业交换机、嵌入式工控主板、桌面网络终端、安防网络设备、家用路由器等需要实现有线以太网连接的电子设备内部，承担着网线物理接入、信号稳定传输的关键作用，是有线网络通讯场景中不可或缺的基础连接部件。从实际使用场景来看，垂直安装的结构设计能够让网线从垂直于电路板的方向插入设备，相比卧式网口可以大幅节省PCB板的横向排布空间，特别适合内部空间紧凑、板上元件排布密度高的小型化网络设备，能够有效优化设备内部的走线布局，避免网线插入后与板上其他高元件产生干涉，同时垂直插拔的受力方向更贴合设备外壳网口开孔的常规设计，用户插拔网线时的施力更顺畅，长期使用下接口的受力结构更稳定，不容易出现焊脚脱焊、接口歪斜等常见故障。在产品功能特性上，这款连接器槽孔完全匹配标准RJ45水晶头的插接尺寸，内部的接触弹片排布符合以太网传输的线序定义，能够稳定承载百兆到千兆网络的信号传输，金属屏蔽外壳的设计可以有效阻隔外部电磁干扰，降低信号传输过程中的损耗与串扰，保障网络通讯的稳定性，侧边的定位柱与后部的直插焊脚能够在焊接时快速定位在PCB板的对应焊盘上，焊接后连接强度充足，能够承受日常使用中反复插拔带来的外力冲击，接口内部的防呆结构可以避免水晶头反插损坏内部弹片，延长接口的整体使用寿命。从设计思路来看，这款产品在建模时严格遵循TE原厂5520259-4型号的实际尺寸参数，还原了金属屏蔽壳的包边结构、内部塑胶槽位的卡扣轮廓、后部插针的排布间距以及侧边固定柱的位置尺寸，所有安装边界尺寸都与实际量产零件保持一致，设计人员在进行设备PCB布局、外壳开孔设计时，可以直接调用该模型进行装配干涉检查，提前验证网口位置与周边元件、外壳结构的匹配度，避免开模或打样后出现装配错位的问题。外形尺寸方面，该连接器槽孔的主体长宽高符合标准垂直RJ45接口的通用尺寸规范，焊脚伸出长度、屏蔽壳的安装定位尺寸都严格对应板载安装的公差要求，安装时仅需在PCB上预留对应间距的焊盘与定位孔，即可完成可靠焊接，外壳开孔尺寸匹配常规网口面板的开孔标准，不需要额外调整结构尺寸，能够直接适配多数网络设备的结构设计需求。
