光纤对接适配耦合连接组件结构设计

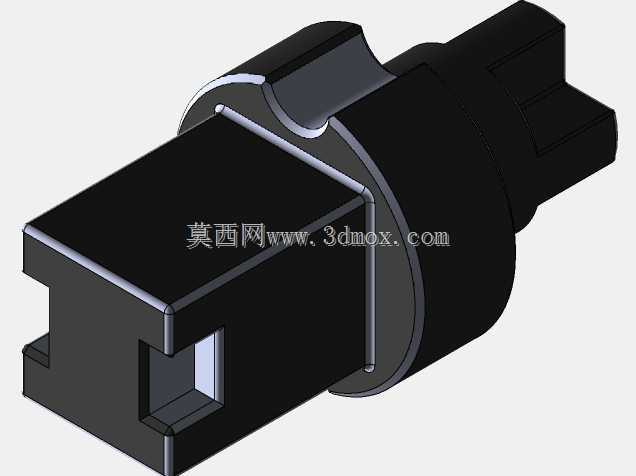

该耦合连接组件主要应用于光纤通信链路的布设场景中，承担不同接口类型光纤跳线之间的物理对接与光信号低损耗接续功能，常见于光纤配线架、终端盒、光电转换设备的面板安装位，是光通信布线系统里实现链路灵活跳接、端口适配的核心无源部件，能够在不进行光纤熔接的前提下快速完成光路的对接与调整，大幅降低现场布线的施工难度，提升链路调整的运维效率。从实际用途来看，这款组件可实现同类型或不同类型光纤接口的精准对位，让两端光纤的纤芯实现高精度同轴对准，最大程度减少对接过程中的光信号回波损耗与插入损耗，保障光信号传输的稳定性，同时其自带的卡扣锁紧结构能够避免日常运维触碰导致的接头松脱，维持长期接续的可靠性。在功能特性设计上，组件采用分体式嵌套结构，主体对接端做了标准接口的卡槽限位设计，能够与对应规格的光纤接头实现精准卡合，插入后可自动锁止，拔出时只需按压接头卡扣即可完成拆卸，操作便捷无需额外工具；中部的法兰限位凸台是安装定位的核心结构，安装时可卡入面板的预制安装孔位，配合后端的防转卡位结构，能够避免组件在面板内发生转动，保障多次插拔后的接口对位精度；外层采用高强度工程塑料材质，具备良好的绝缘性能与抗老化能力，可适配室内弱电井、机柜内等常规布线场景的温湿度环境，长期使用不易出现材质脆化、变形等问题。设计过程中优先保障对接端的尺寸精度，接口内腔的卡槽尺寸、导向斜面角度都严格遵循通用光纤接口的适配标准，确保不同厂商生产的同规格接头都能顺利插入并实现紧密对接；中部法兰盘的厚度与直径尺寸适配常规面板安装孔的开孔规格，安装时无需额外定制开孔，可直接替换同类型老旧耦合部件；后端的延伸结构做了加强筋设计，提升组件整体的结构强度，避免插拔过程中受力导致的壳体开裂。外形尺寸方面，组件整体为轴向对称结构，对接端的外形尺寸匹配标准光纤接头的插拔空间要求，安装后突出面板的长度控制在合理范围内，不会占用机柜内部过多的走线空间，相邻安装位的组件之间不会出现干涉，可支持高密度端口的面板布设需求；安装边界上，法兰盘的限位面与面板贴合后，后端的卡扣结构可直接卡紧面板，无需额外螺母固定，安装工序简单，单人即可快速完成批量装配。
