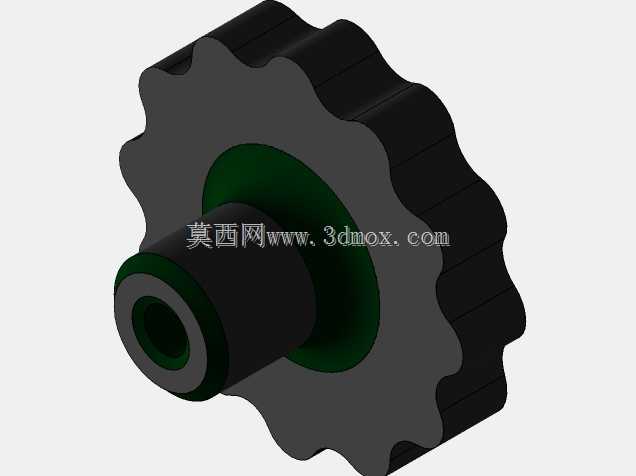

带轴颈齿形调节手轮结构设计

这款带轴颈的齿形手轮，是手动调节类机械结构中十分常用的操作部件，广泛应用在各类需要手动微调、锁紧、档位切换的工业设备场景中，比如小型输送线的张紧调节机构、工装夹具的夹紧调节端、检测设备的位移微调模块、流体管路的手动调节阀操作端，都能见到这类结构的身影。它的核心作用是通过人工手动旋转施加扭矩，将旋转动作传递给相连的轴系部件，实现直线位移、角度偏转或者预紧力的调整，相比光滑外圈的手轮，齿形外缘的设计能够大幅提升旋转时的摩擦力，即便操作人员佩戴劳保手套，也能稳定施力不会打滑，在有少量油污、粉尘的车间环境下依然能保证可靠操作。从设计思路来看，这款手轮采用了一体式的结构布局，外圈的齿形采用了大圆角过渡的波浪齿廓，没有尖锐的棱角，既避免了操作时划伤手部，也能在多档位旋转时提供清晰的段落触感，方便操作人员感知调节的幅度。中间的轮毂部分做了加厚的凸台轴颈设计，轴颈内部是阶梯通孔结构，能够适配不同直径的安装轴，既可以通过紧定螺钉与轴实现周向固定，也可以通过轴颈端面的贴合面保证安装的同轴度，减少手轮旋转时的偏摆量。齿盘部分与轴颈之间做了环形的凹槽过渡，既减轻了零件的整体重量，也能在安装时为端盖、挡圈等紧固件留出足够的安装空间，避免相邻部件与手轮轮体发生运动干涉。从安装边界来看，这款手轮的轴向安装尺寸由轴颈的长度决定，安装时需要保证轴颈端面与设备安装面之间预留0.5到1毫米的间隙，避免旋转时轮体与设备壳体发生摩擦；径向尺寸则由齿盘的最大外径决定，安装位置周边需要留出至少大于齿顶圆半径二十毫米的操作空间，方便手部握持施力。轮体的齿形深度经过优化，既保证了足够的握持摩擦力，也不会因为齿槽过深积累粉尘、切屑等杂物，日常维护时只需要简单擦拭就能保持表面清洁，适合在机加工车间、装配生产线、户外小型设备等多种环境下长期使用。轴颈内孔的公差设计采用了基孔制的间隙配合公差，能够保证与安装轴的顺畅装配，同时配合紧定螺钉的锁紧结构，不会在长期使用后出现松脱晃动的问题，齿盘的厚度经过力学校核，在操作人员施加最大手动扭矩的情况下，轮体不会发生形变，保证长期使用的结构可靠性。
