嵌入式液晶电压电流测量面板结构设计

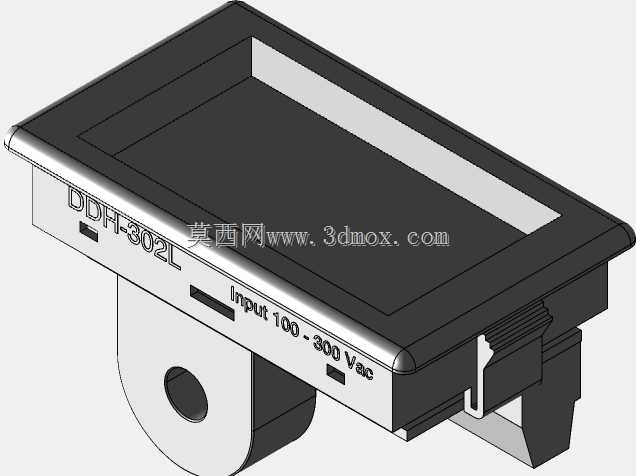

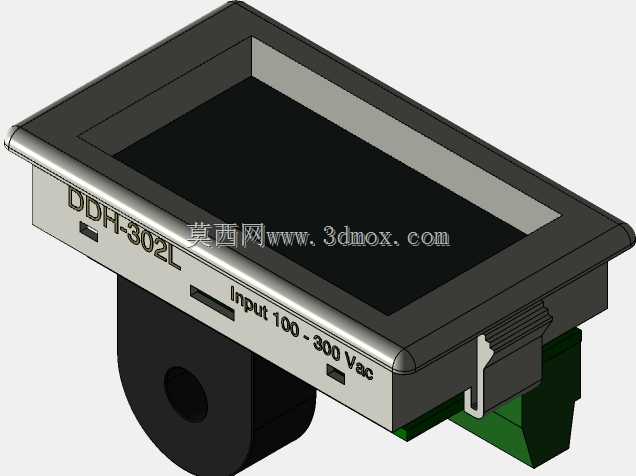

这款嵌入式液晶电压电流测量面板，主要面向低压配电回路、工业设备电控柜、小型机电装备的前端电量监测场景设计，可直接嵌入设备操作面板或柜体开孔位置，为操作人员提供直观的交流电压、电流数值显示，替代传统指针式表头的读数偏差问题，适配各类需要实时掌握供电参数的工业应用场景。在实际使用中，该面板可接入100至300伏交流供电回路，搭配电流传感线圈完成回路电流的采样转换，无需额外配置复杂的信号变送模块，即可直接输出清晰的数字读数，帮助运维人员快速判断设备供电状态、负载运行情况，及时发现过压、欠压、过流等异常工况，降低设备因供电异常引发的故障风险。从功能特性来看，该面板采用液晶数字显示方案，相比传统指针表头具备更高的读数精度，显示区域做了遮光边框设计，可在车间强光、弱光等不同光照环境下保持清晰的显示效果；面板本体采用卡扣式安装结构，无需额外使用固定螺丝，嵌入对应尺寸的安装开孔后即可通过侧边卡扣完成锁紧固定，大幅提升现场装配的效率，同时也方便后期的维护拆卸。设计过程中，工程师充分考虑了工业现场的安装适配性，整体外形采用规整的矩形结构，前端面板边缘做了微小的倒角处理，避免安装时划伤操作人员，同时前端面突出安装面的高度控制在极小范围内，不会额外占用柜外操作空间；后端的接线区域做了分区布局，强电接线端与信号采样端保持足够的安全间距，避免接线过程中出现误碰短路的风险，同时后端壳体做了加强筋结构设计，提升整体结构强度，避免安装或运输过程中出现壳体开裂变形的问题。在安装边界设计上，该面板的安装开孔尺寸匹配行业通用的嵌入式表头开孔规格，可直接替换同尺寸的传统指针式表头，无需对原有柜体开孔进行二次加工；面板后端的整体深度经过紧凑化设计，可适配厚度较薄的设备操作面板，不会因为后端深度过大干涉柜内其他元器件的布局，接线端子的位置预留了足够的接线操作空间，方便现场施工人员完成导线压接与固定。整体结构兼顾了工业场景的耐用性需求与装配便捷性，可广泛适配各类低压电控设备、小型发电机组、工业控制终端的电量监测需求。
