室外枪式安防监控护罩结构设计

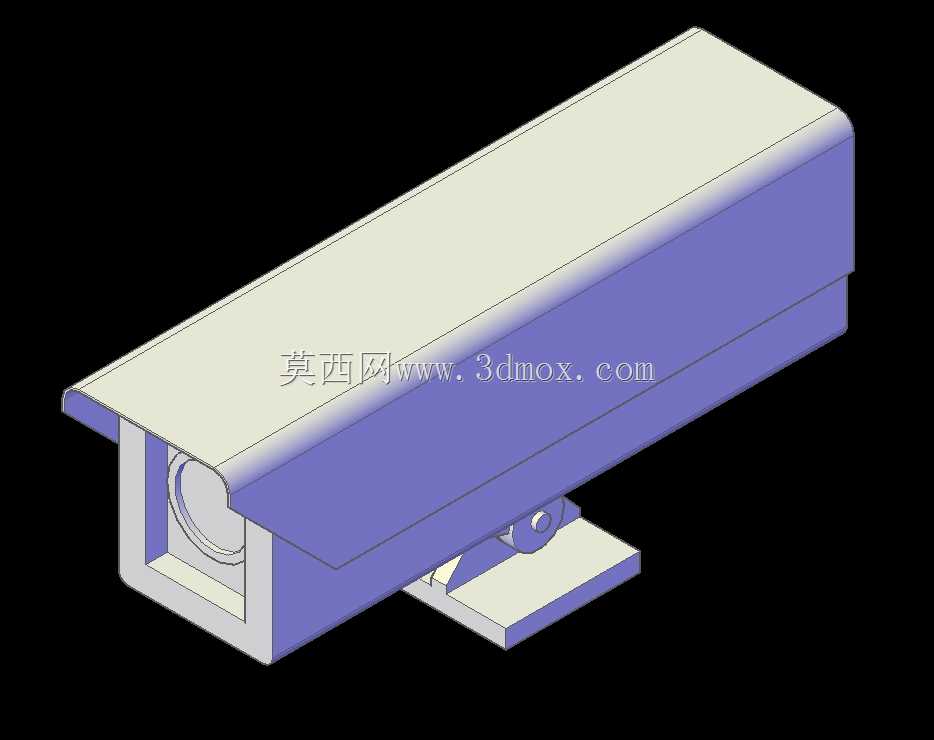

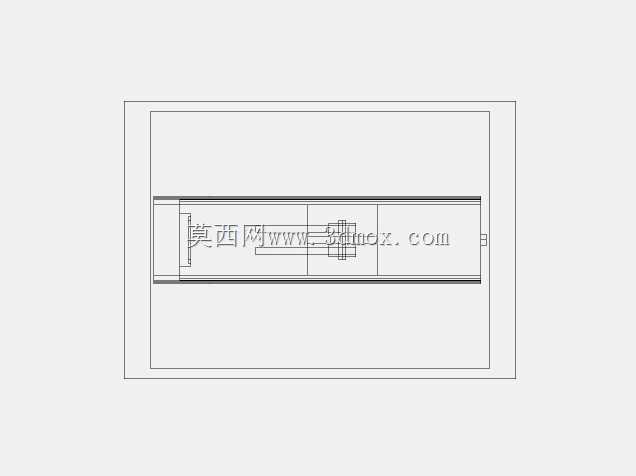

这款室外枪式安防监控护罩，主要面向户外公共区域视频采集场景设计，可适配常规枪型摄像机芯，广泛应用于园区周界、道路卡口、厂区出入口、社区公共通道等需要长期固定点位视频监控的场景，为内部精密的摄像、感光元器件提供可靠的外围防护，避免户外复杂环境对核心成像部件造成损伤。从实际用途来看，该护罩承担着多重防护功能：一是物理阻隔作用，可阻挡户外扬尘、雨水、飞虫、落叶等杂物侵入护罩内部，避免镜头污损、电路短路等问题；二是结构承载作用，通过底部的安装底座可将整套监控设备固定在墙面、立杆、横臂等多种安装载体上，保证设备长期使用的姿态稳定；三是光线适配作用，护罩前端延伸出的遮檐结构可在强光环境下遮挡直射镜头的杂光，减少逆光、眩光对成像质量的干扰，提升画面采集的清晰度。在功能特性设计上，该护罩采用上下扣合的分体式腔体结构，上盖为长条形弧面过渡造型，既可以减少风阻，降低户外大风环境下的设备晃动，也能让落在顶面的雨水、灰尘自然滑落，减少积污留存；腔体内部预留了充足的走线与元器件安装空间，可容纳常规尺寸的枪机机芯、供电模块与信号传输组件，侧边的衔接结构可实现上盖的便捷开合，方便后期设备调试、镜头清洁与部件维护；底部的安装底座采用铰接式连接结构，可支持一定角度的俯仰调节，安装完成后可根据监控视野需求灵活调整镜头朝向，无需重新拆卸固定底座。从设计思路来看，这款护罩优先平衡了防护可靠性与安装维护的便捷性，整体造型没有多余的复杂曲面，所有棱边都做了圆角过渡处理，既可以减少加工环节的工艺难度，也能避免尖锐边角在安装维护过程中造成磕碰划伤；护罩的腔体壁厚设计均匀，在保证结构强度、抗挤压抗形变能力的前提下，尽可能控制整体重量，降低安装载体的承重负担，同时减少材料消耗。在外形尺寸与安装边界上，该护罩整体为长条形卧式结构，长度适配常规枪机的安装尺寸，宽度与高度可容纳标准规格的摄像组件，不会出现内部空间局促导致元器件挤压的问题；底部安装底座的固定面预留了通用的安装孔位，可匹配市面主流的监控支架、立杆抱箍的安装尺寸，无需额外定制转接件即可完成装配；护罩前端的镜头开口位置做了内凹设计，配合延伸的遮檐，可在不遮挡镜头视野的前提下，最大限度提升对斜向雨水、扬尘的遮挡效果，安装时只需保证底座固定面与安装载体贴合牢固，预留好后端走线的空间即可完成部署，适配性较强，可满足多数室外固定点位监控的防护需求。
