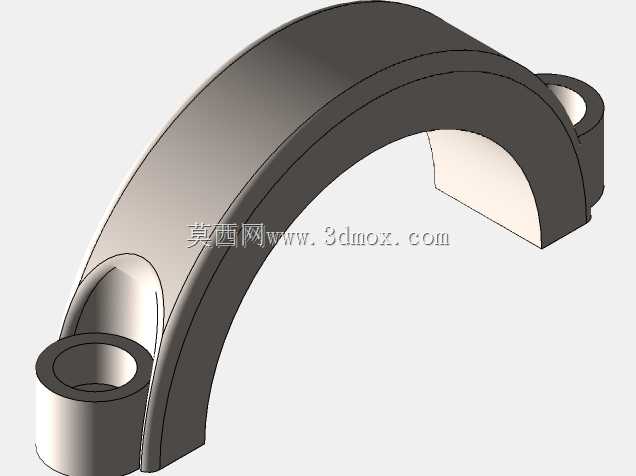

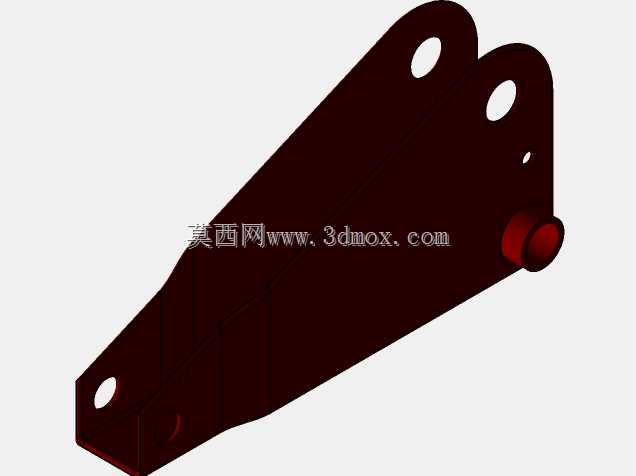

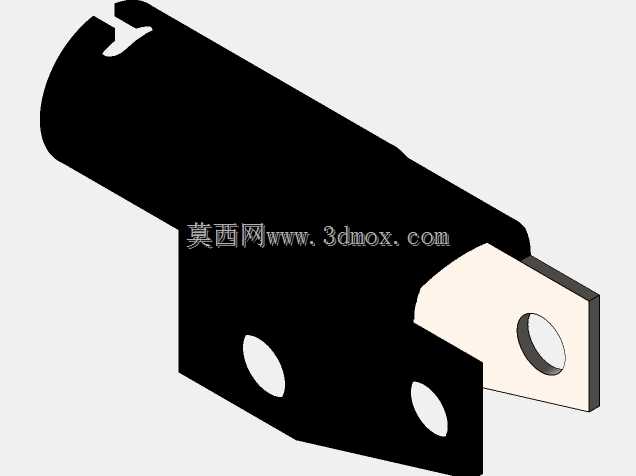

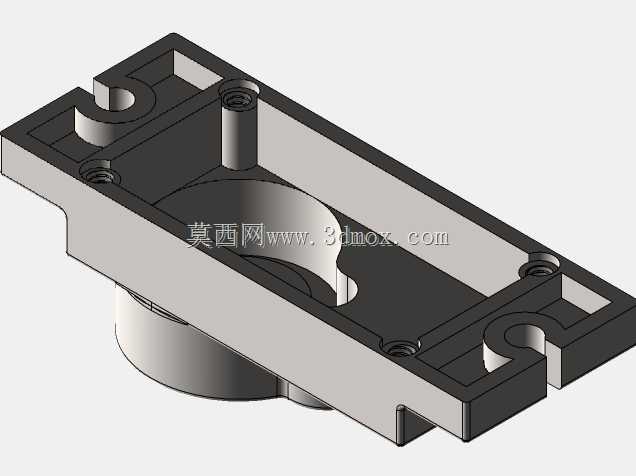

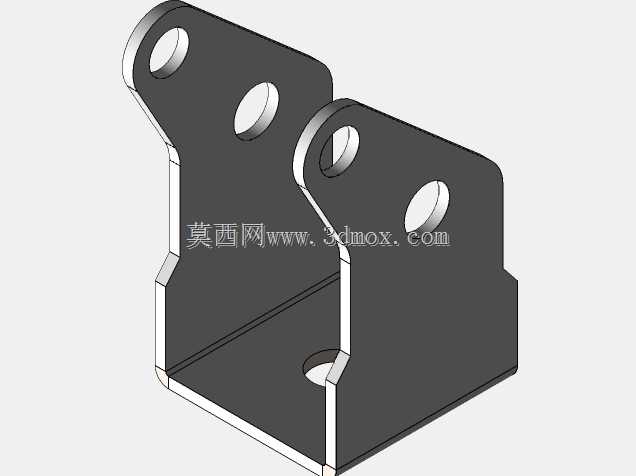

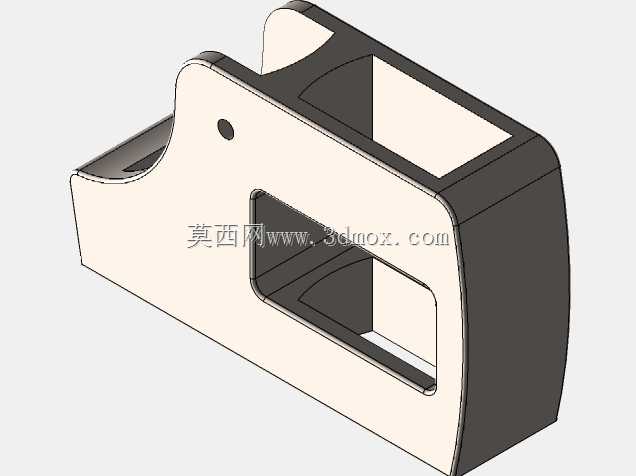

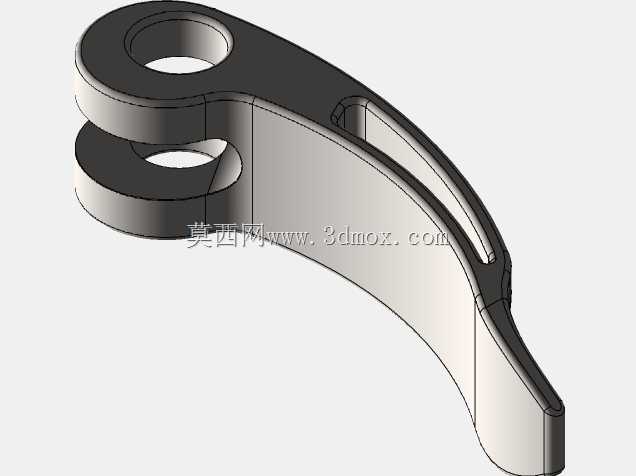

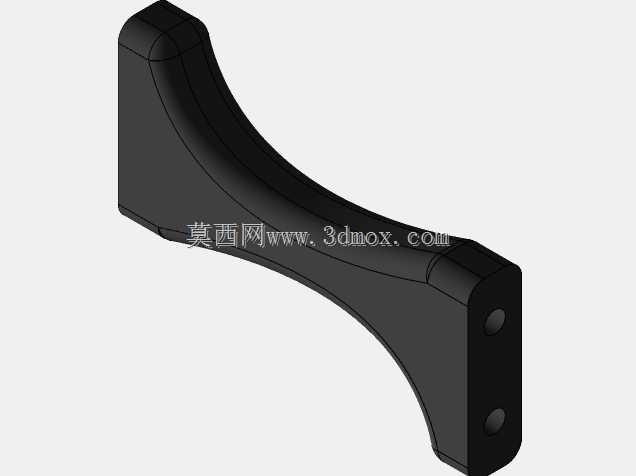

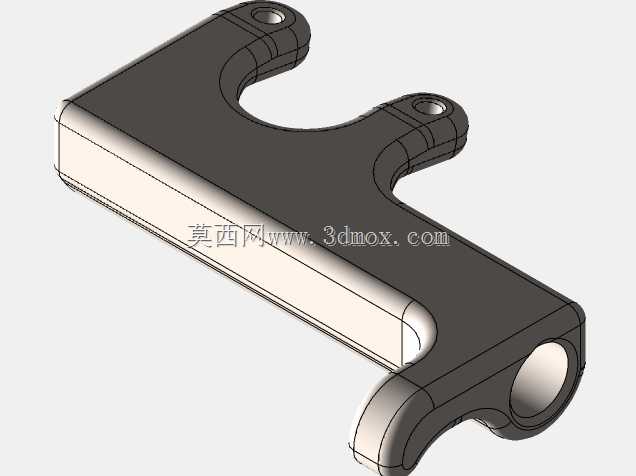

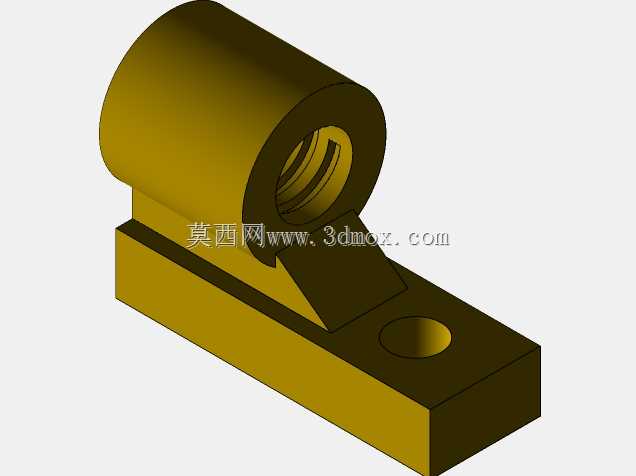

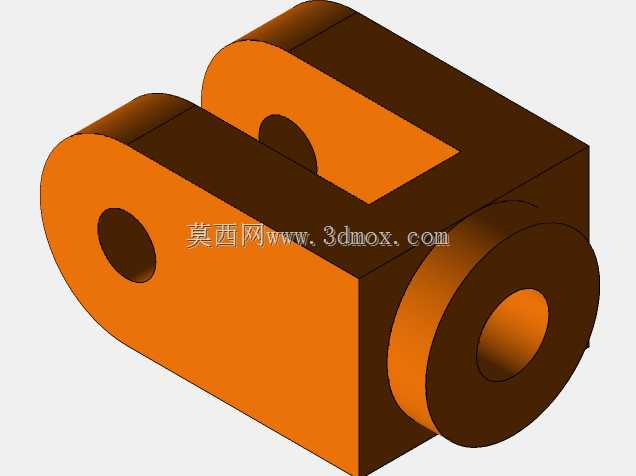

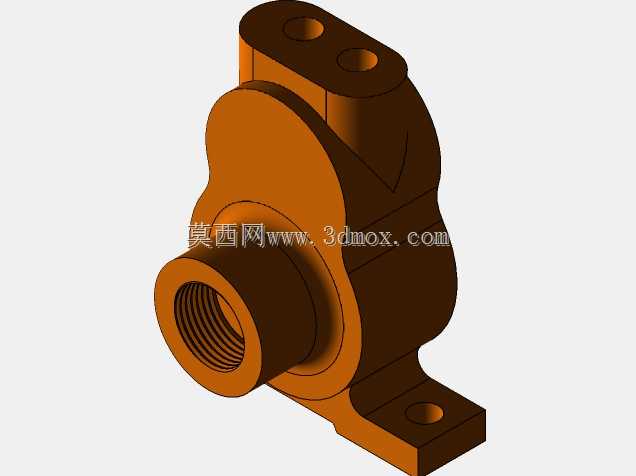

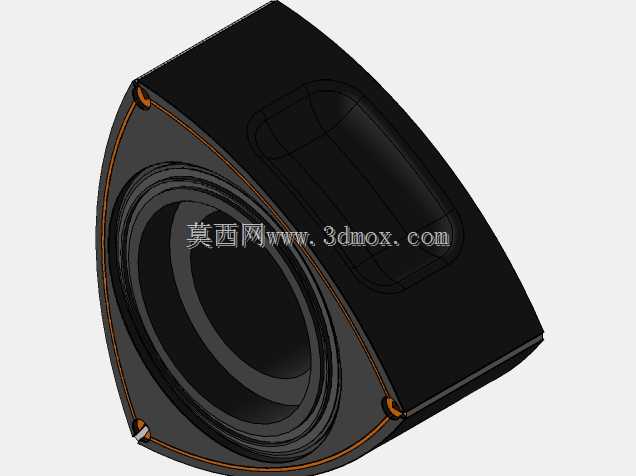

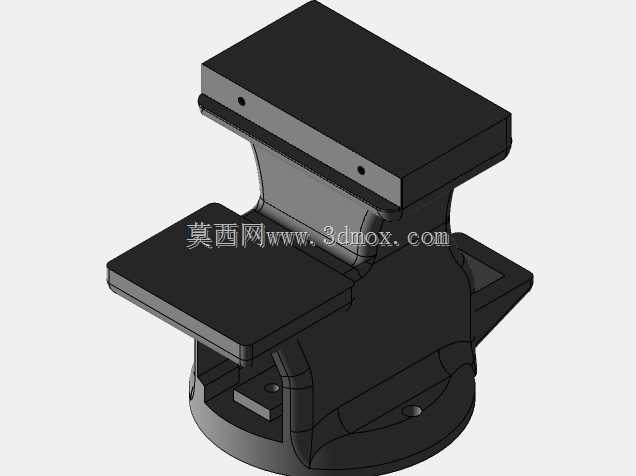

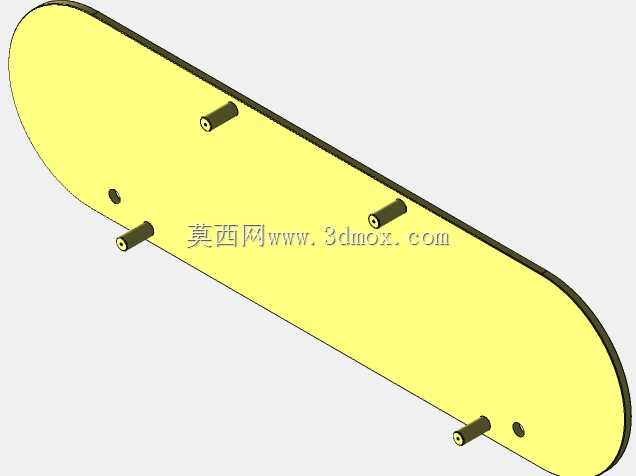

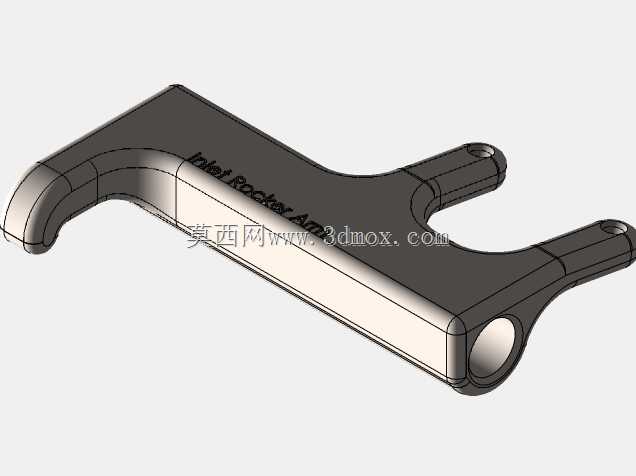

铰接式重载机械连接固定支座结构

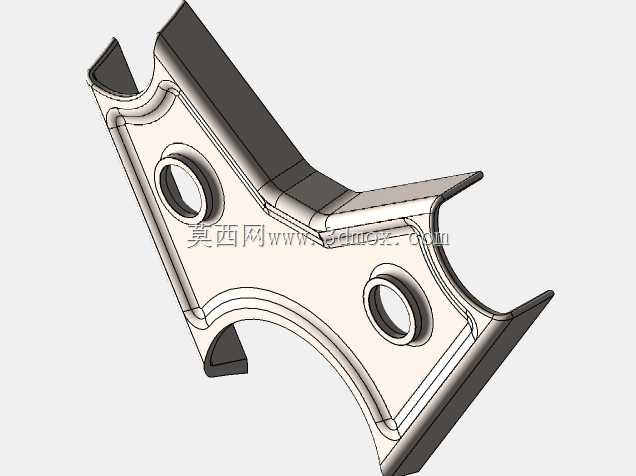

该铰接式固定支座是重载机械传动与支撑系统中的核心连接构件，主要应用于工程机械动力传输链路、工业设备铰接支撑点位、重型机具活动连接端等场景，承担载荷传递、活动端限位、部件间刚性衔接的核心作用，可适配发动机周边附属构件安装、齿轮传动组辅助支撑、阀门执行机构连接固定等多类工业装配需求，在承受径向与轴向复合载荷的同时，为相连部件提供可控的摆动自由度，避免刚性连接在设备运行振动、载荷冲击下出现应力断裂问题。

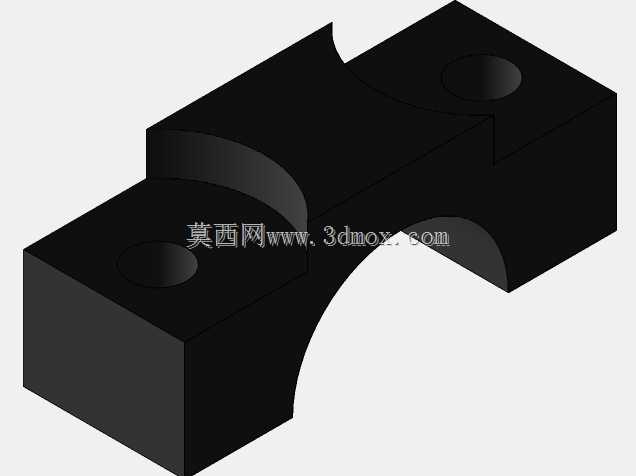

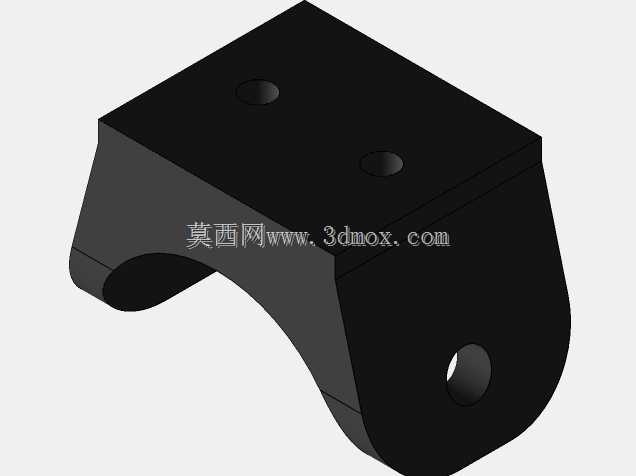

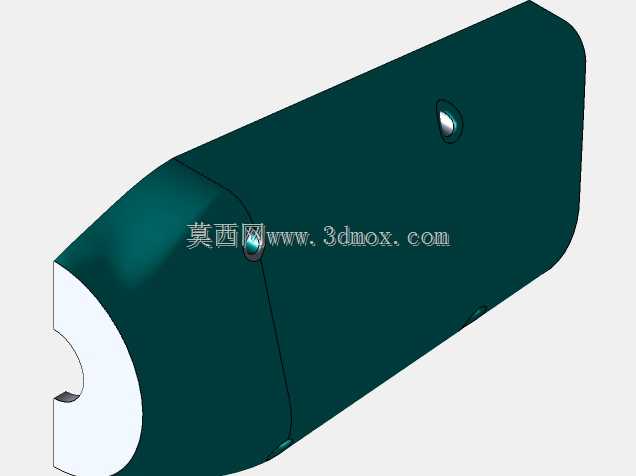

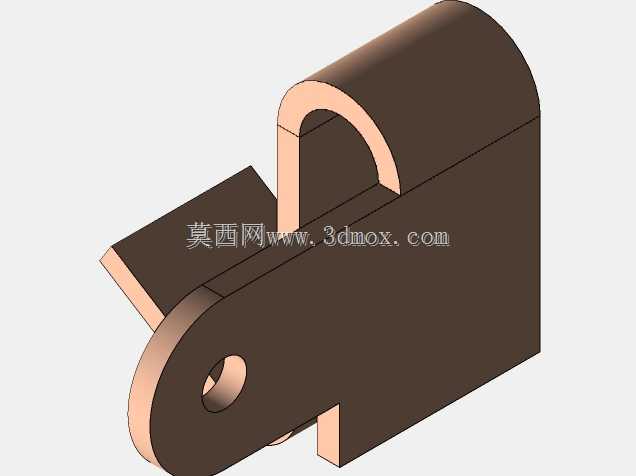

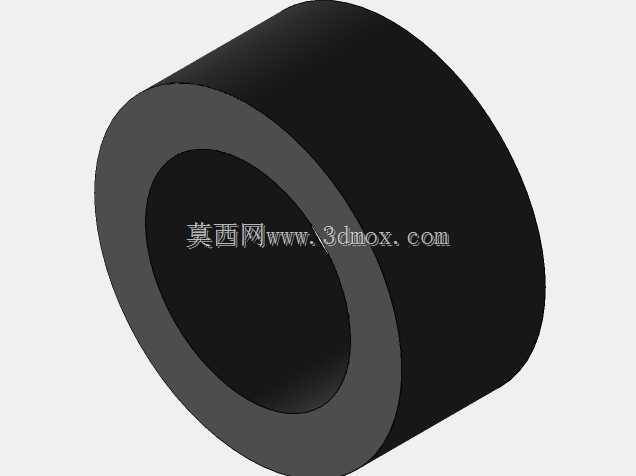

从功能特性来看，该支座采用一体化铸造成型后做精密机加工的工艺路线，主体为高强度金属材质，顶部设置两个同轴定位安装孔，可通过螺栓与上部安装基面实现刚性锁固，安装孔位做沉头处理，保证螺栓锁紧后端面无凸起，不会与周边相邻部件产生运动干涉；下部为弧形铰接容纳结构，侧面设置横向销轴通孔，可穿装铰接销轴与活动端部件形成转动副，弧形轮廓完全匹配铰接部件的摆动轨迹，在部件绕销轴做±30°范围内摆动时，支座内壁可提供侧向限位支撑，避免铰接部件出现径向窜动。

设计过程中重点考量了载荷分布与安装适配性，整体结构做了等强度优化，在顶部安装面与下部铰接座的衔接位置采用大圆弧过渡结构，有效消除应力集中点，在承受12kN垂直冲击载荷时，过渡区域最大应力低于材料屈服强度的35%，可满足长期重载工况下的使用需求。安装边界方面，支座顶部安装面为平整矩形结构，横向跨距适配主流的120mm标准安装基面，两个安装孔中心距为80mm，可适配M12规格的高强度锁紧螺栓；下部铰接孔直径为20mm，适配同直径的标准铰接销轴，支座整体高度为95mm，下部弧形结构的外轮廓半径为60mm，安装后活动端部件的摆动空间预留充足，不会与安装基面产生剐蹭。

细节处理上，支座所有棱边均做了R2-R3mm的倒圆角处理，既避免装配过程中锐边划伤操作人员，也能减少热处理过程中的开裂风险；铰接孔内壁做了精镗加工，表面粗糙度达到Ra1.6，可有效降低销轴转动过程中的磨损，延长铰接副的使用寿命；整体表面做发黑防锈处理，可适应多粉尘、轻度油污的工业车间使用环境，无需额外做表面防护即可长期保持结构强度稳定。
