小型简易金属带料卷取收卷装置

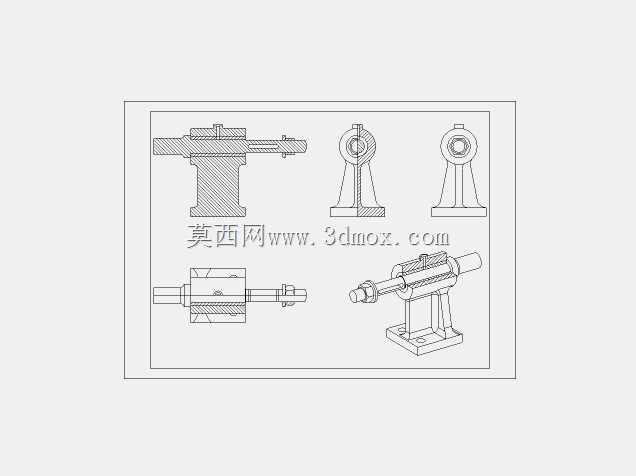

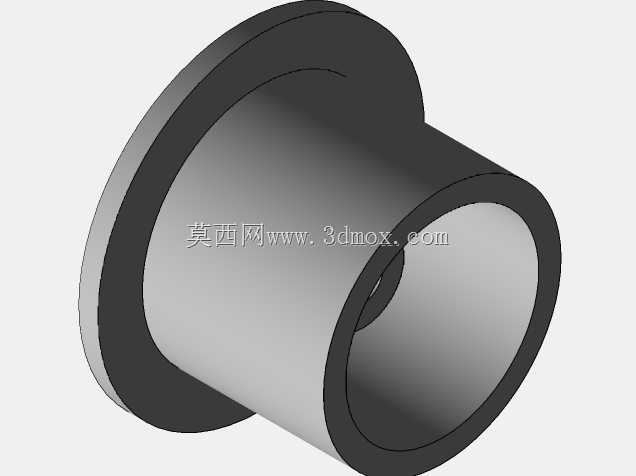

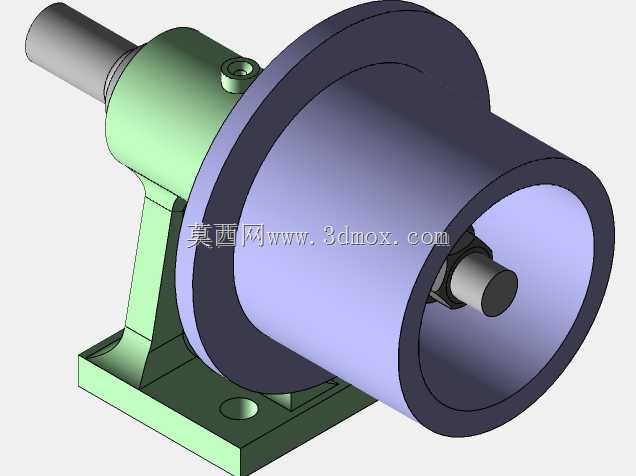

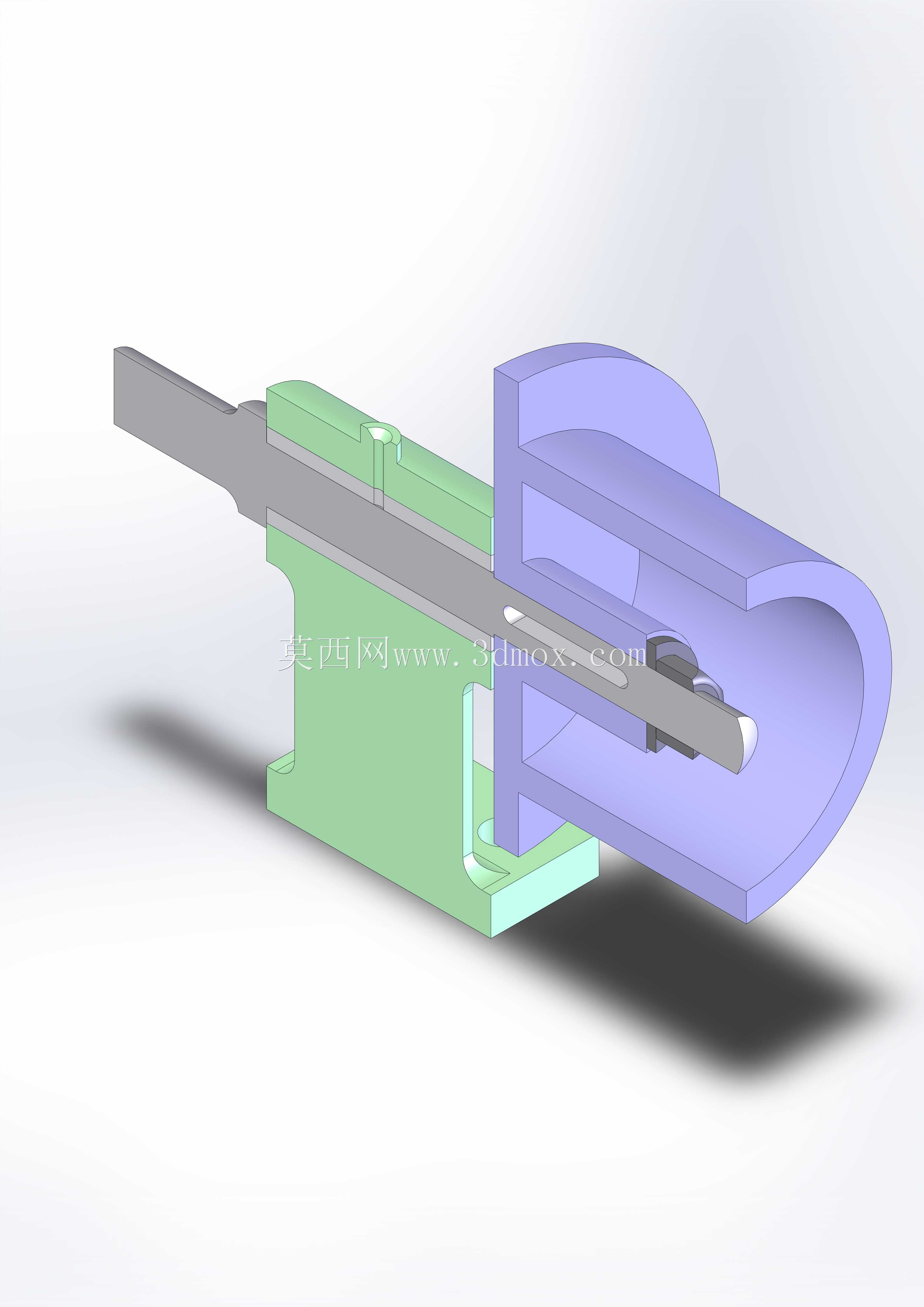

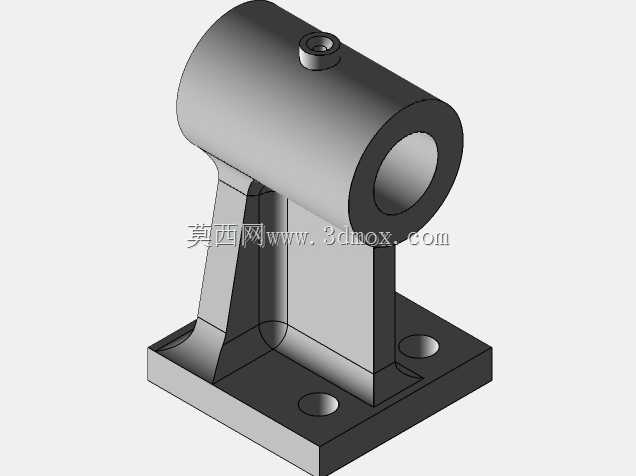

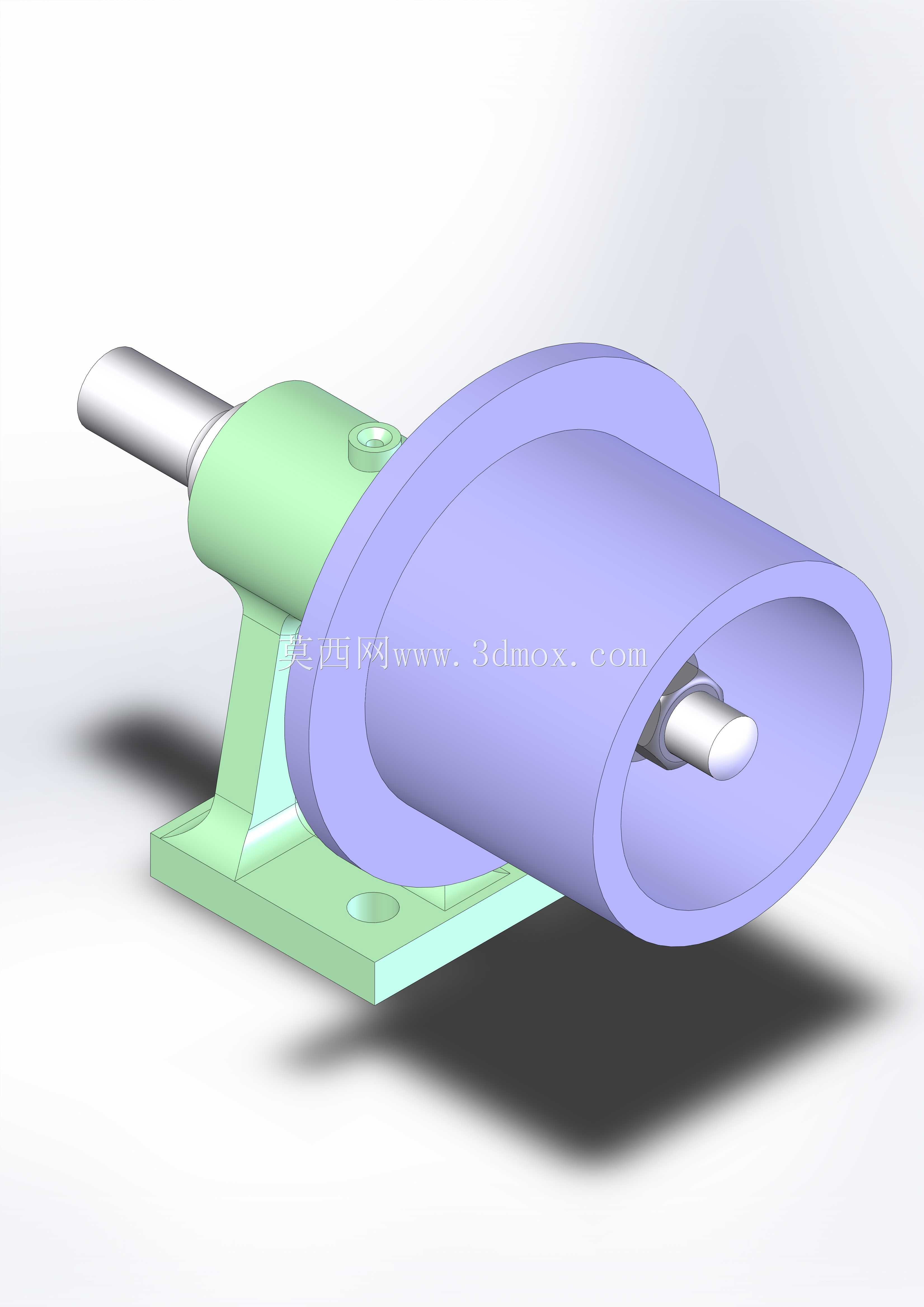

该卷取装置主要面向窄幅金属带料、薄金属片材的生产加工场景，常见于小型五金冲压生产线、金属分条加工工位、五金制品连续冲压工序的末端，用于将加工完成的连续带材整齐收卷成规整料卷，避免散料堆积占用生产空间，同时保障带材表面不受剐蹭划伤，适配厚度0.1mm-1mm的冷轧钢带、铜带、铝带等常见金属薄料的收卷作业，也可适配部分柔性非金属带材的收卷工序。装置核心功能为通过主轴带动卷料筒旋转，将连续输送的带材逐层缠绕在卷筒外表面，配套的支座结构承担整体承重，保障旋转过程的运行稳定性，避免高速收卷时出现抖动偏移问题。设计过程中优先考虑小型工位的安装适配性，整体采用卧式悬臂结构，将驱动连接轴设置在装置一侧，可直接对接生产线的减速驱动输出端，无需额外搭建复杂的传动支架，降低工位改造的成本与安装难度；卷筒采用锥面过渡结构设计，收卷完成后可快速将料卷从筒体上脱出，减少卸料的辅助操作时间，提升工位周转效率；支座与底座采用一体化加强筋结构，在控制整体重量的前提下提升结构刚性，避免长期承重出现支座变形问题。安装边界方面，装置底座预留标准螺栓安装孔位，可直接固定在生产线的型材机架或者混凝土工位台面上，整体横向安装尺寸适配宽度300mm以内的窄幅带料收卷需求，轴向伸出长度预留足够的料卷容纳空间，可容纳最大外径200mm的成品料卷，安装时需保证主轴轴线与前端送料机构的带料输出面保持水平同轴，避免带材收卷过程中出现跑偏、褶皱问题；卷筒与支座之间预留足够的装配间隙，避免旋转过程中出现摩擦卡顿，同时可根据实际收卷料带的宽度，在卷筒上加装限位挡片，适配不同宽度规格带材的收卷需求，无需更换核心筒体即可覆盖多数小型五金加工线的收卷要求。
