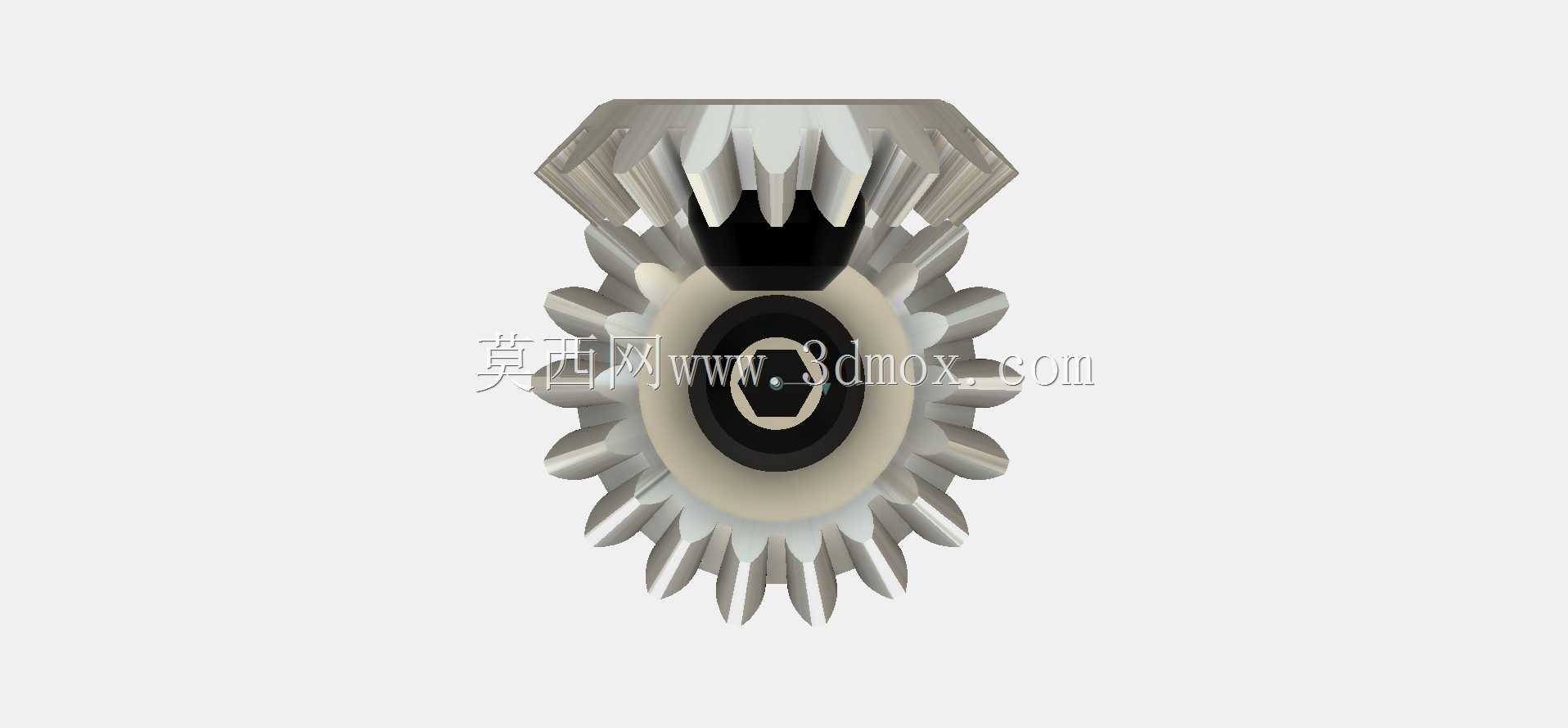

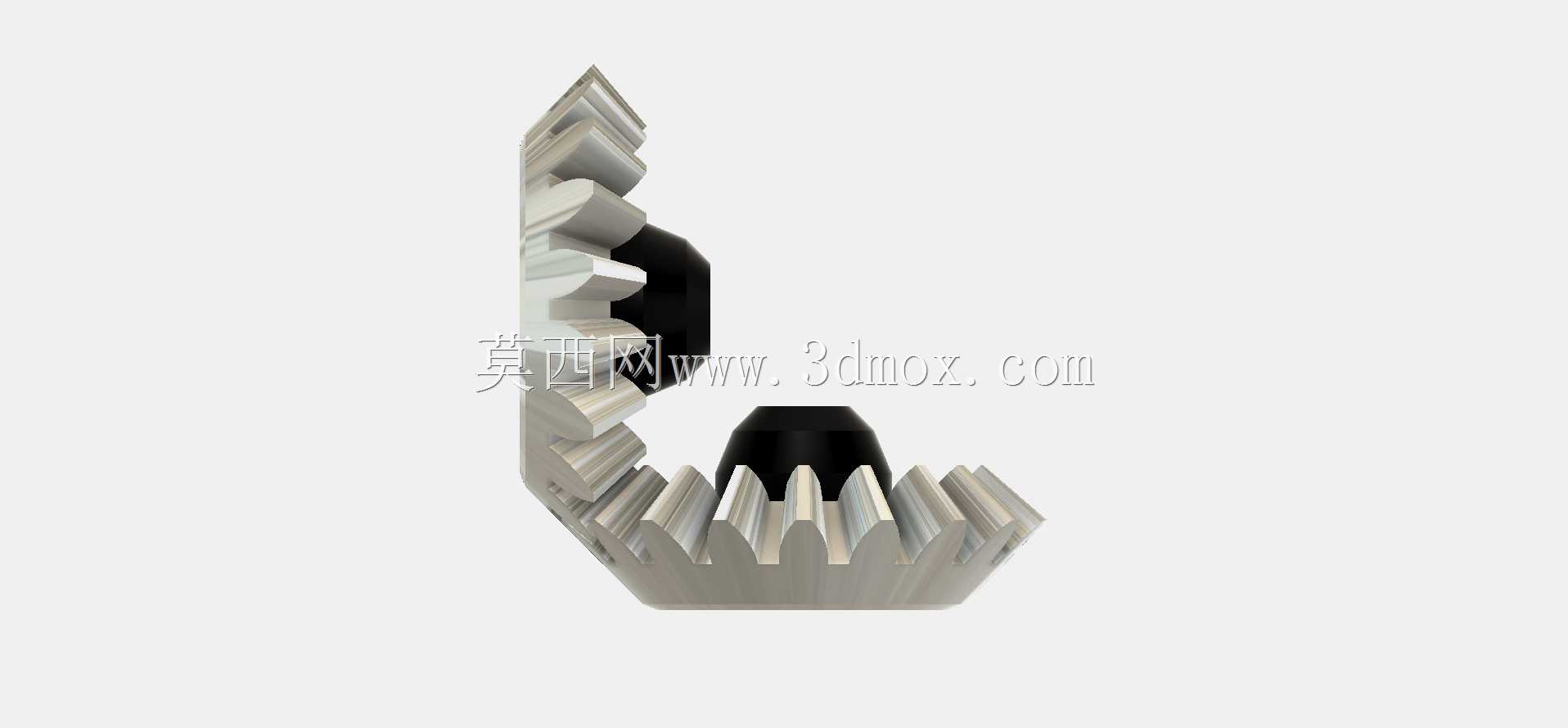

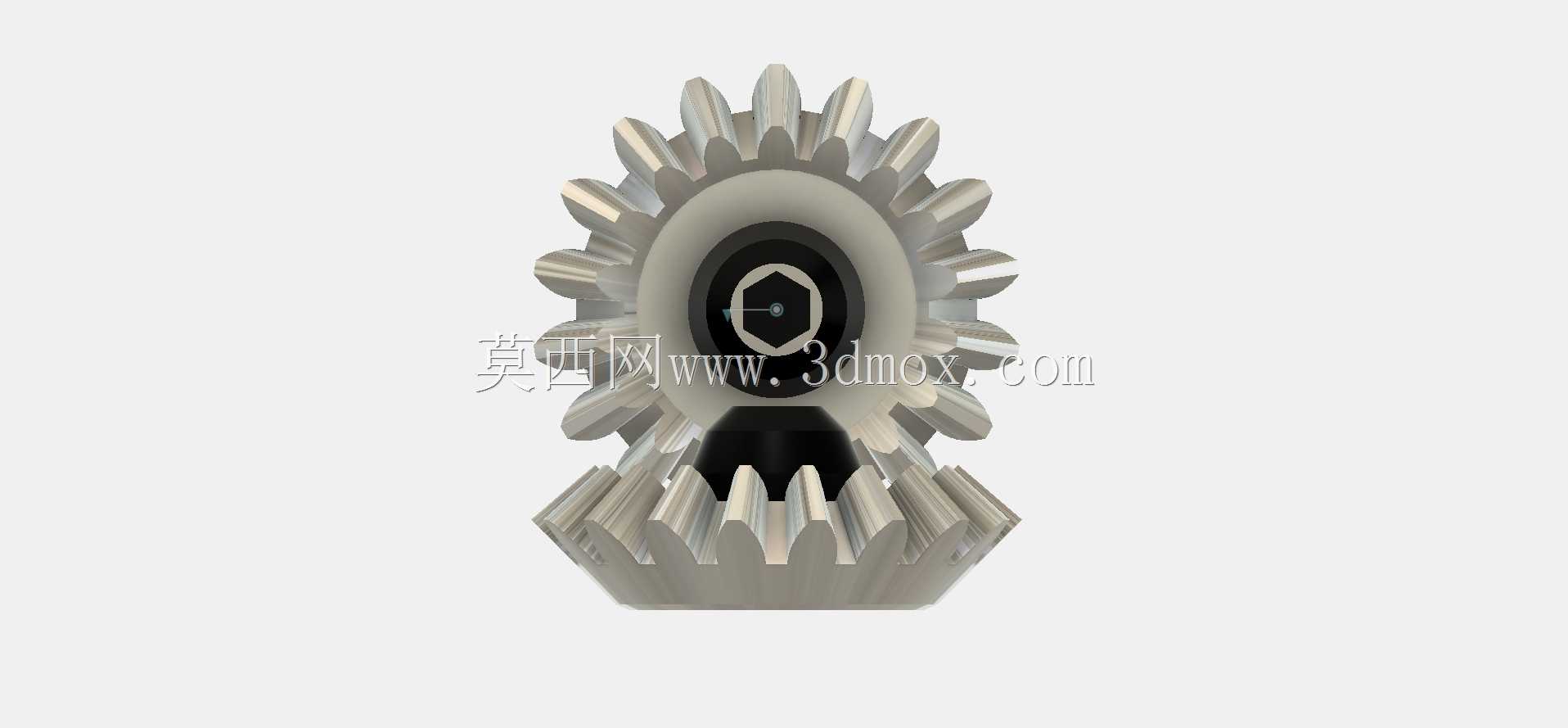

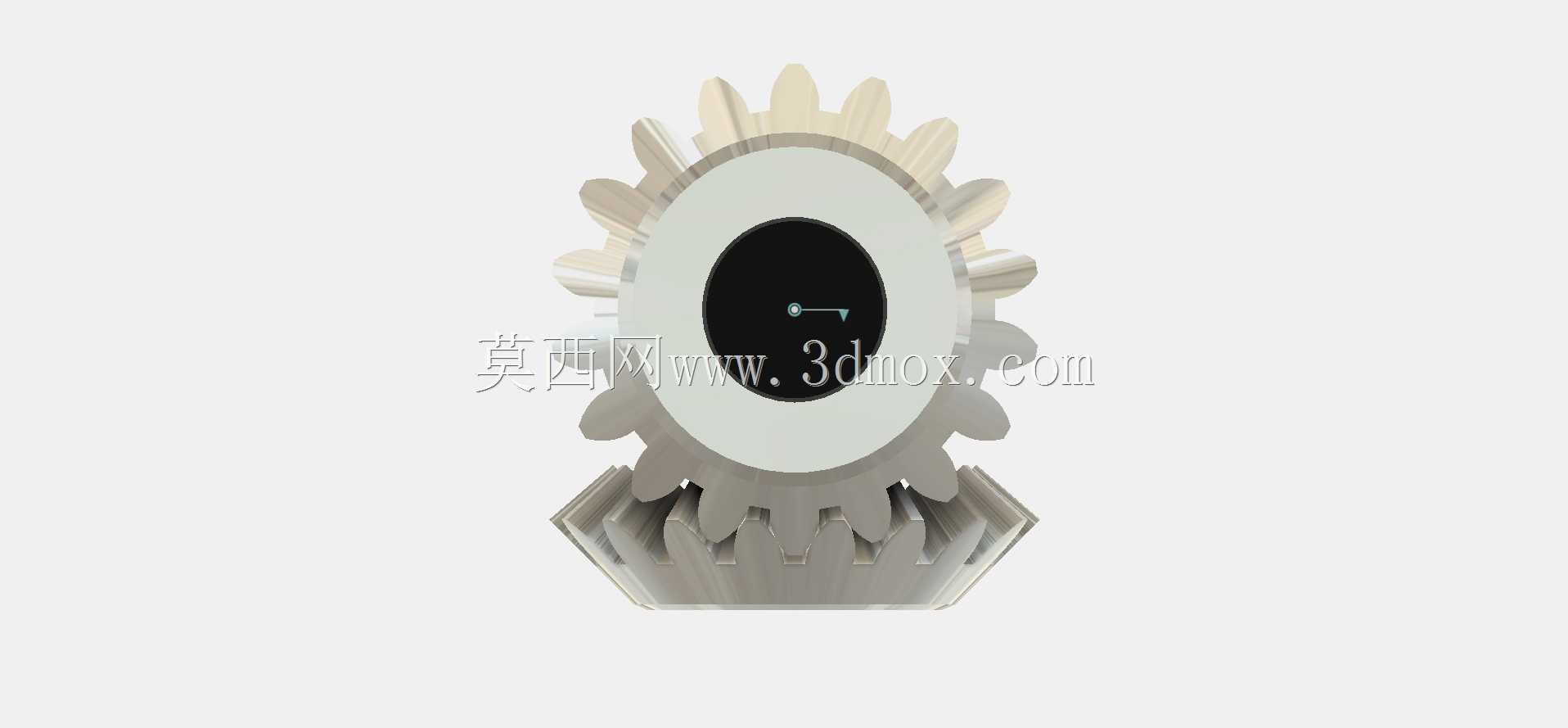

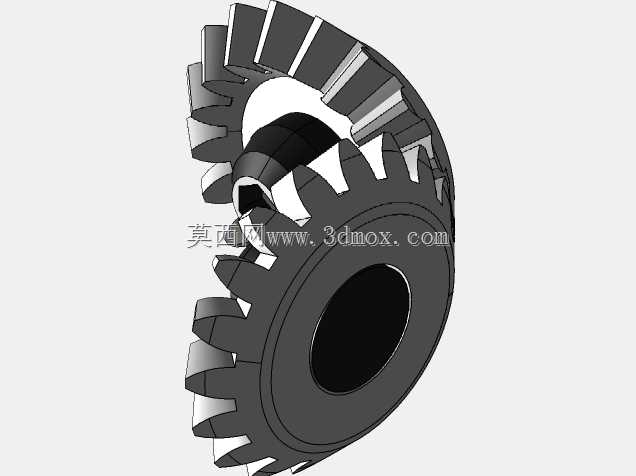

正交啮合锥齿轮传动结构动画演示

这套锥齿轮传动结构主要用于实现相交轴之间的旋转动力传递，常见于各类需要改变动力传输方向的机械场景中，比如小型机床的进给传动单元、农用机械的动力换向结构、轻工设备的传动箱内部、电动工具的动力输出端，都能见到这类正交锥齿轮副的应用，它可以将水平输入的旋转动力平稳转换为垂直方向的输出动力，适配设备内部紧凑的空间布局需求，解决平行轴齿轮无法完成的换向传动问题。从功能特性来看，这套锥齿轮副采用标准渐开线齿形设计，两个齿轮的轴线呈90度正交布置，啮合过程中齿面接触均匀，传动过程平稳无明显冲击，能够在中低速工况下持续传递额定扭矩，齿部经过参数化建模优化，齿顶间隙、齿侧间隙都控制在合理范围内，既可以避免啮合卡滞，也能减少传动过程中的回差，保障动力传输的精度。在设计思路上，建模时优先保证两个齿轮的分度圆锥面完全相切，节锥顶点重合于两轴线的交点，确保传动比恒定，不会出现传动过程中转速波动的问题；齿轮的轮毂部分做了适配标准轴径的中心孔设计，孔内预留了键槽安装位置，方便与传动轴进行周向固定，齿轮背部的支撑结构做了加厚处理，提升轮体的结构强度，避免长期承受扭矩时出现轮体变形。从安装边界来看，这套锥齿轮副的安装需要严格保证两轴线的相交角度误差控制在允许范围内，轴向定位需要匹配轮毂的台阶尺寸，确保啮合时齿面的接触斑点处于齿面中部区域，既不能啮合过紧导致运转阻力过大、齿面磨损加剧，也不能啮合过松导致传动冲击、噪音增大；整体结构的外形轮廓紧凑，不需要占用过大的安装空间，可以直接集成到小型传动箱的内部腔体中，适配各类紧凑型机械设备的布局要求，在装配时不需要额外定制复杂的连接配件，使用标准紧固件和传动轴即可完成组装，日常维护时只需要定期补充润滑脂，就能保障长期稳定的传动效果，动画演示可以直观展现齿部啮合的全过程，清晰呈现动力换向时的运动状态，帮助设计人员快速验证传动结构的运动合理性，排查啮合干涉问题。
