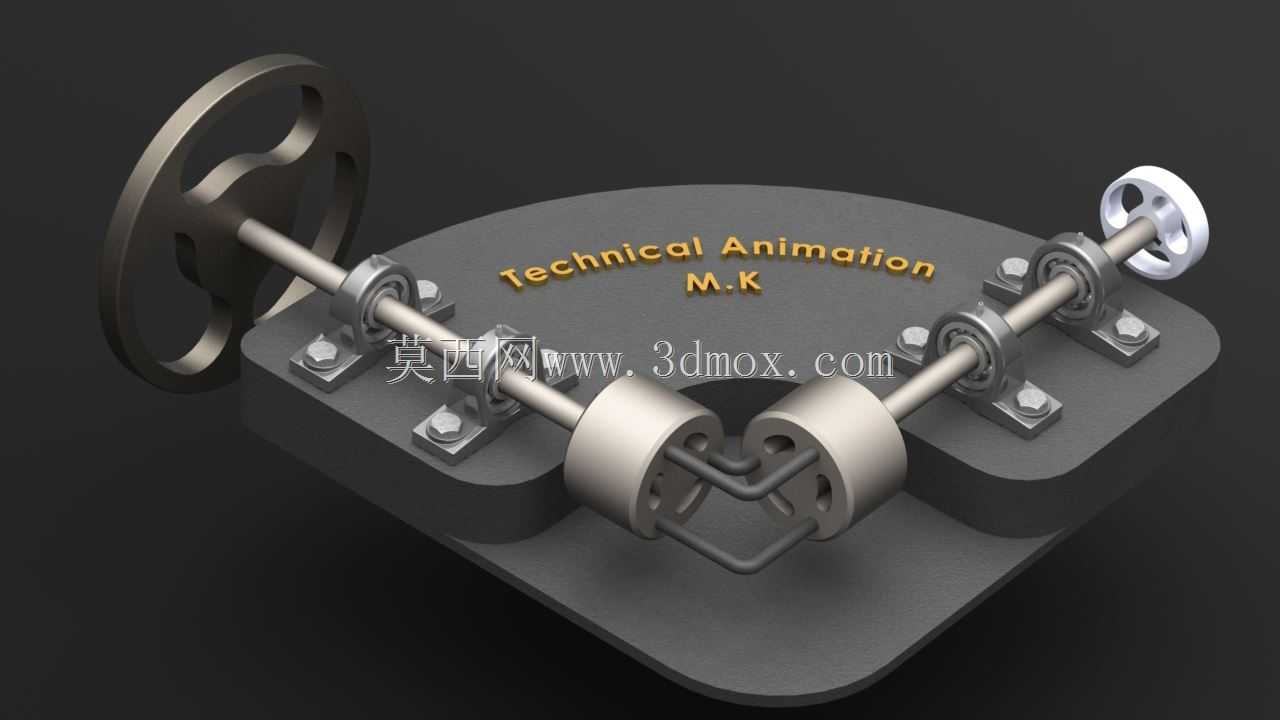

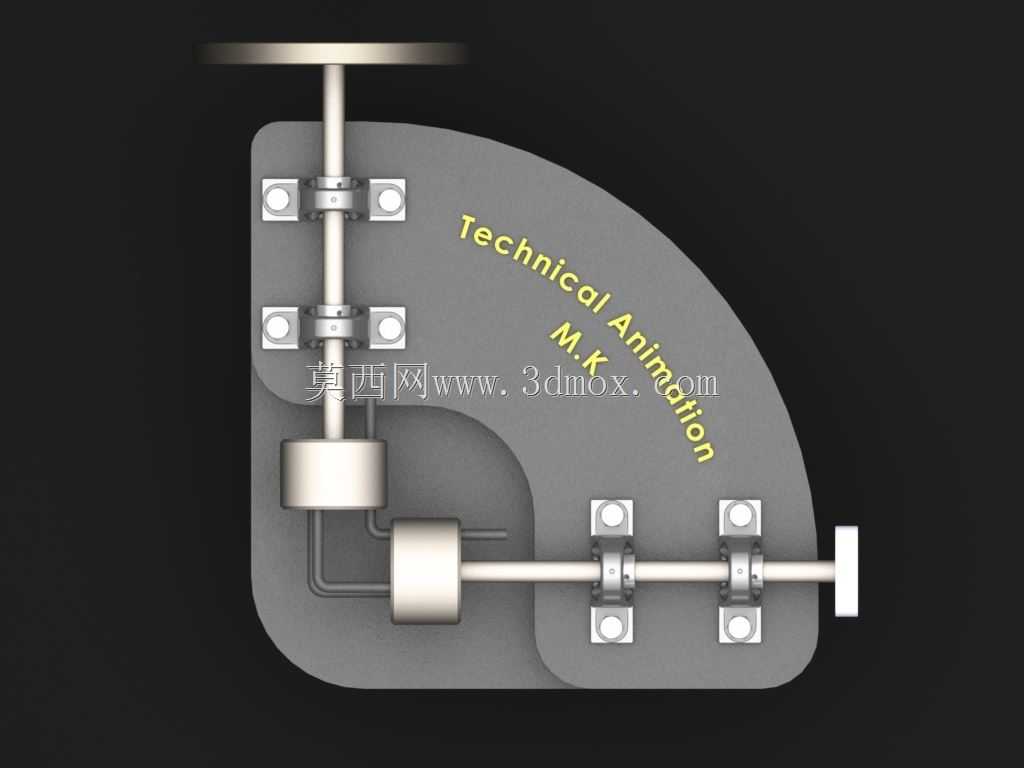

这套平行轴无齿轮柔性传动机构,主要应用在对传动冲击容忍度低、需要柔性缓冲动力输入的轻载传动场景中,常见于小型教学演示设备、轻载自动化输送线的动力接驳端、精密进给机构的动力传递环节,也可用于小型实验装置的动力换向传输,替代传统齿轮啮合传动存在的背隙、啮合噪音、安装精度要求过高等问题。该机构的核心用途是在两根平行布置的转轴之间完成旋转动力的传递,不需要依靠轮齿啮合来传递扭矩,通过中间的柔性连接构件实现动力的软连接传输,在动力输入存在小幅波动、两轴安装存在微小同轴度偏差时,依然可以稳定传递旋转运动,不会出现传统齿轮传动的卡滞、打齿问题。从功能特性来看,这套传动机构两端分别设置手轮结构,既可以作为手动操作的演示装置使用,也可以将手轮替换为动力输入轮连接驱动电机,实现电动动力传输;转轴通过带座轴承固定在安装基座上,轴承座采用螺栓紧固的方式与基座连接,保证转轴转动过程中的径向稳定性,降低转动过程中的晃动量;中间的连接构件采用弯折的刚性连杆搭配铰接结构,将两根转轴上的连接套进行联动,当一端转轴旋转时,通过铰接连杆带动另一端转轴同步旋转,传动过程中不存在轮齿啮合的刚性冲击,运行噪音更低,同时可以补偿两轴之间微小的安装位置偏差,降低安装调试的精度要求。在设计思路上,这套机构摒弃了传统齿轮传动依赖齿形啮合的传动逻辑,采用空间连杆联动的原理实现平行轴间的动力传递,整体结构没有复杂的齿形加工特征,零部件加工难度更低,装配流程更简单;基座采用带圆弧过渡的板式结构,既为所有传动组件提供稳定的安装基准,也避免尖锐棱角带来的操作安全隐患,两端的手轮采用辐条式结构,在保证手动操作握持强度的前提下,降低整体结构的重量。从安装边界来看,整套机构的安装基准为底部的板式基座,安装时只需要保证基座平面与安装面贴合固定即可,不需要像齿轮传动那样严格保证两轴的中心距精度,转轴的轴向位置通过轴承座的紧固位置确定,两端手轮的外伸尺寸预留了足够的手动操作空间,不会与周边安装结构产生运动干涉;整体结构的横向尺寸适配小型设备的内部安装空间,不需要额外预留齿轮啮合的调整间隙,安装调试的工作量远低于传统齿轮传动机构,在轻载传动场景下具备更好的适配性。
- 上一篇:NGW型行星轮系传动结构三维建模
- 下一篇:正交啮合锥齿轮传动结构动画演示
- 全部评论(0)
- 模板大小: 3.98 MB
- 售价:5金币
- 下载次数: 17
- 系统要求: SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 齿轮
