带散热鳍片的发电机电动机三维结构模型

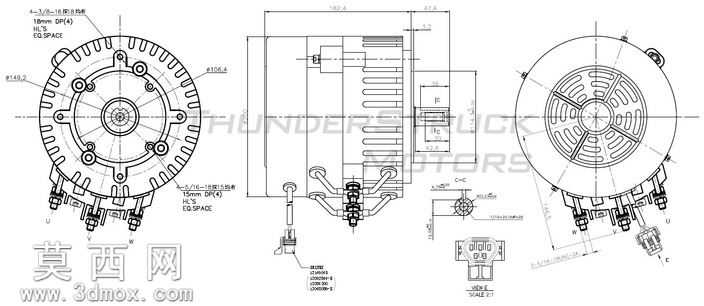

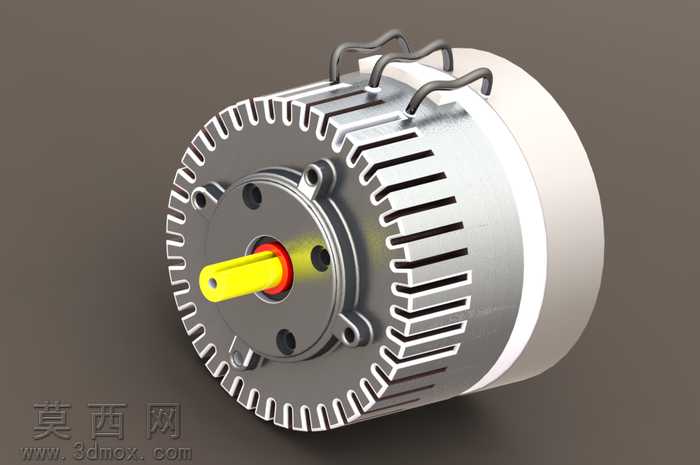

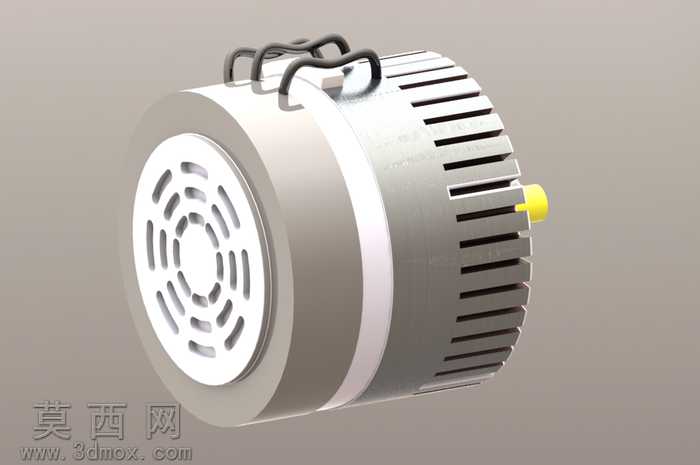

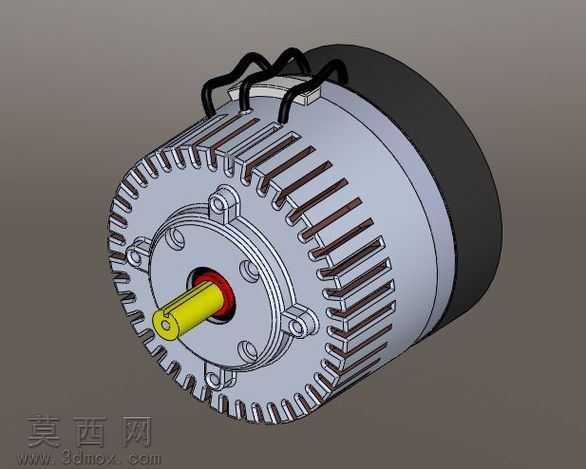

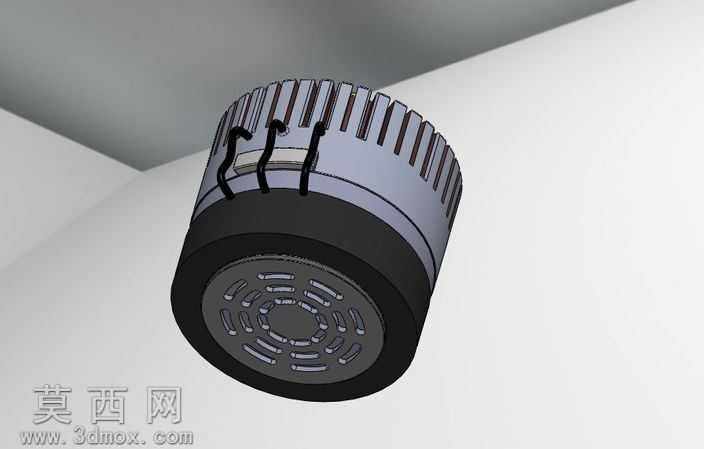

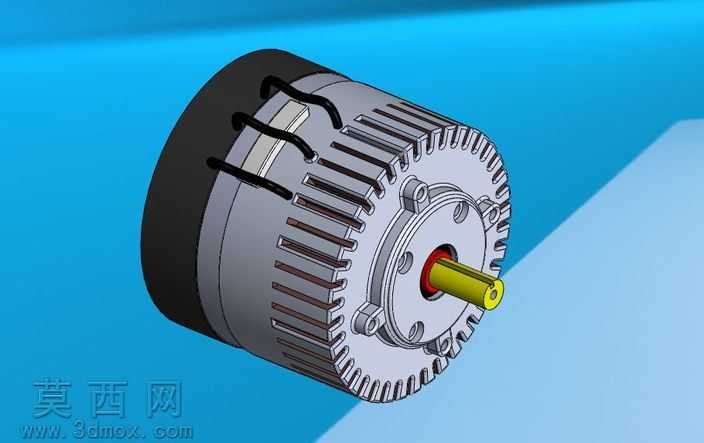

本模型为发电机电动机一体化动力部件的三维设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先以中心输出轴为基准定位核心装配关系，输出轴端部做黄色醒目标识处理，轴与端盖衔接处设置红色密封挡圈结构，还原实际产品的密封防护设计。前端盖采用圆形法兰式结构，均匀分布多个安装定位孔与固定螺孔，可直接匹配对应安装基座的连接需求，端盖边缘做圆角过渡处理，避免尖锐棱角带来的装配干涉问题。机壳主体为圆柱式结构，外圆周均匀排布纵向散热鳍片，鳍片采用等间距梯形截面设计，建模时通过阵列特征快速生成规整的散热结构，既保证散热面积最大化，也兼顾了机壳整体的结构强度，机壳顶部设置三个弯折式接线端子，端子做圆弧弯折造型，还原真实电机的接线引出结构，建模时对端子与机壳的衔接处做圆角处理，避免应力集中的结构缺陷。后端盖为平整圆形封盖结构，与机壳采用止口配合的装配方式，保证整体同轴度精度。材质渲染阶段，机壳与端盖部分赋予磨砂金属铝材质，调整金属粗糙度参数还原铸铝件的哑光金属质感，散热鳍片边缘做轻微高光处理，突出结构的层次感；输出轴赋予亮黄色工程塑料材质，添加轻微反光效果突出轴件的圆柱形态；接线端子赋予深灰色金属材质，模拟铁质接线件的质感；背景采用深灰色纯色背景，搭配柔和的侧方打光，让电机各部分结构的光影层次清晰，散热鳍片的凹槽阴影、端盖的安装孔细节都能清晰呈现。设计过程中优先保证各部件的装配合理性，所有配合面都预留了合理的装配间隙，结构比例完全参考市面通用小型发电机电动机的实际尺寸设定，可用于电机结构教学、产品外观展示、动力系统装配模拟等场景，模型整体结构完整，无缺失部件，各特征细节还原度高，能够直观展现该类电机的外部结构特征与装配逻辑。
