CRKEV9000-BL660千瓦电动马达三维设计

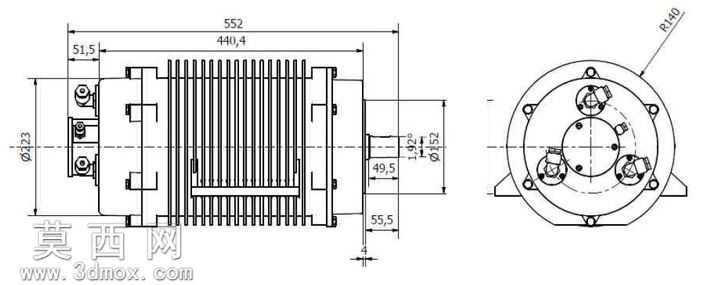

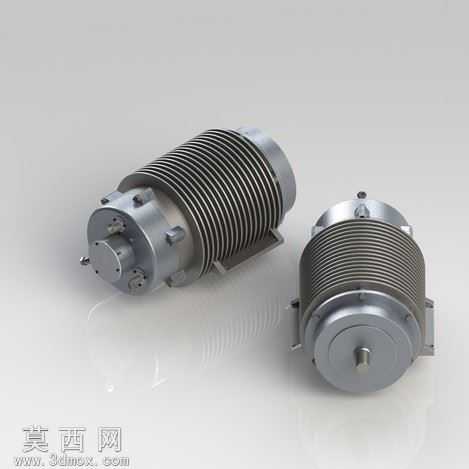

本作品为CRKEV9000-BL660千瓦电动马达的三维数字化模型，建模阶段严格遵循CRK示意图中标定的精确尺寸参数，最终完成的模型整体长度约550毫米，主体直径约280毫米，尺寸还原度高，可适配各类工业场景的装配仿真、结构验证需求。建模过程中首先搭建马达的核心基准轴系，以输出轴为核心定位基准，依次完成前端盖、定子壳体、后端盖、安装支座的结构搭建：壳体部分的散热鳍片采用阵列特征完成建模，每一片鳍片的厚度、间距、弧度都经过参数化校准，既还原了实物的散热结构形态，也保证了模型曲面的顺滑度，无破面、错面等建模缺陷；前端输出轴的轴肩、键槽、安装定位孔采用拉伸切除与旋转切除结合的方式制作，严格匹配标准传动件的装配尺寸；两端端盖的固定螺栓孔、定位销孔均按照圆周阵列规则排布，位置精度符合机械设计公差要求；侧置的安装支座做了安装孔位、加强筋结构的细化，还原了实物的安装固定结构。材质与渲染阶段，为不同部件匹配了对应物理属性的材质：马达主体壳体赋予哑光银灰色金属材质，模拟铝合金压铸成型的表面质感，适度调整表面粗糙度参数还原工业铸件的细微颗粒感；输出轴与端盖部分赋予抛光金属材质，体现机加工零件的光滑金属光泽；散热鳍片的缝隙处做了细微的阴影层次处理，强化结构的立体感。渲染采用柔和的影棚布光方案，主光源从侧上方投射，勾勒出马达整体的轮廓与散热鳍片的层叠结构，辅助光源补全暗部细节，避免结构死角出现死黑区域，最终呈现的渲染图清晰展现了马达的整体外观与各部分结构细节。设计层面充分考虑了该款大功率电动马达的结构特性，在还原外观尺寸的同时，对内部可展示的结构衔接处做了合理的结构表达，模型整体比例协调，结构逻辑清晰，既可以用于大功率电动马达的结构教学演示，也可以导入各类工业仿真场景，作为战车、重型工业设备的动力配套元件完成虚拟装配，适配不同的三维设计使用需求，模型结构规整，特征命名清晰，可编辑性强，方便使用者根据自身需求做进一步的参数调整与结构修改。
