5mm草帽型直插发光二极管结构设计

这款5mm规格草帽型直插发光二极管，是电子装联领域应用极为广泛的基础光电器件，日常多被用于各类电子设备的状态指示、小型背光模组光源、简易照明阵列、玩具产品发光单元等场景，从消费类小家电的电源指示灯，到工业控制盘柜的信号提示点位，再到学生电子制作实验的发光组件，都能见到这类器件的身影。作为直插式封装的发光器件，它的核心功能是在通入额定正向电流时，将电能转化为特定波长的可见光，凭借稳定的发光表现、低廉的使用成本、成熟的焊接工艺适配性，成为通孔焊接工艺路线下最常用的发光元件之一。

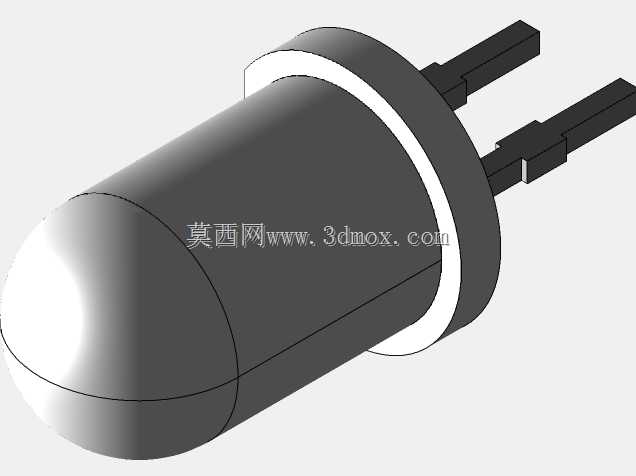

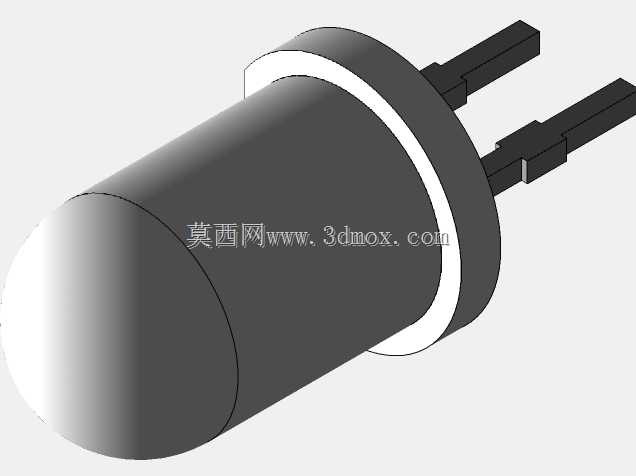

在设计思路上，这款模型完整还原了草帽型LED的典型结构：主体封装部分采用环氧树脂灌封成型，顶部做了圆弧收边的草帽状扩光结构，相较于普通圆头直插LED，这种结构能够扩大光线的出射角度，让发光覆盖范围更广，避免光线过度集中形成刺眼的聚光光斑，更适合大视角指示的使用需求。封装腔体内部承载发光芯片与键合引线，环氧树脂外壳既起到内部结构的物理防护作用，隔绝外界水汽、灰尘对芯片和引线的侵蚀，也通过光学折射率的匹配优化光线出射效率，减少光线在封装内部的全反射损耗。

从外形尺寸与安装边界来看，这款器件的封装主体直径为标准5mm，封装段长度适配常规PCB板的安装预留空间，尾部引出两根平行的直插引脚，引脚间距符合行业通用的2.54mm网格孔距标准，能够直接匹配通用面包板、标准PCB通孔焊盘的安装尺寸，不需要额外调整孔位即可完成插装。引脚长度预留了足够的波峰焊、手工焊接操作余量，安装时穿过PCB焊盘后可根据实际装配空间弯折引脚调整高度，也可剪短多余引脚适配紧凑的内部装配空间。封装侧面的环状凸台结构，能够在插装时抵住PCB板面，控制器件插入焊盘的深度，保证批量焊接时所有LED的出光面高度一致，避免出现高低错落影响发光效果与外观整齐度的问题。两根引脚做了正负极区分设计，适配常规生产中的防呆识别需求，减少装配过程中的极性接反风险。
