ArduinoUNO开源开发板精细三维结构

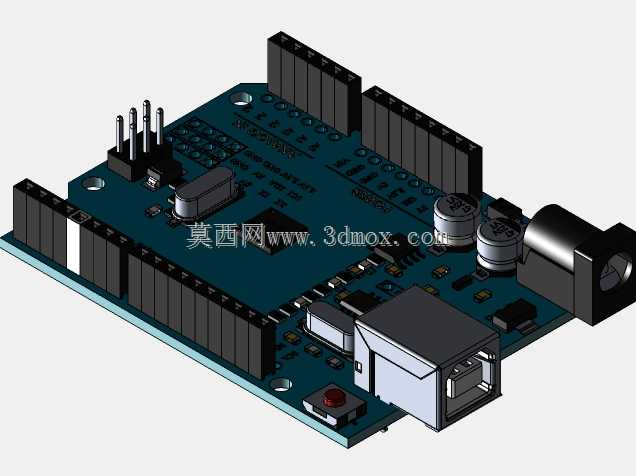

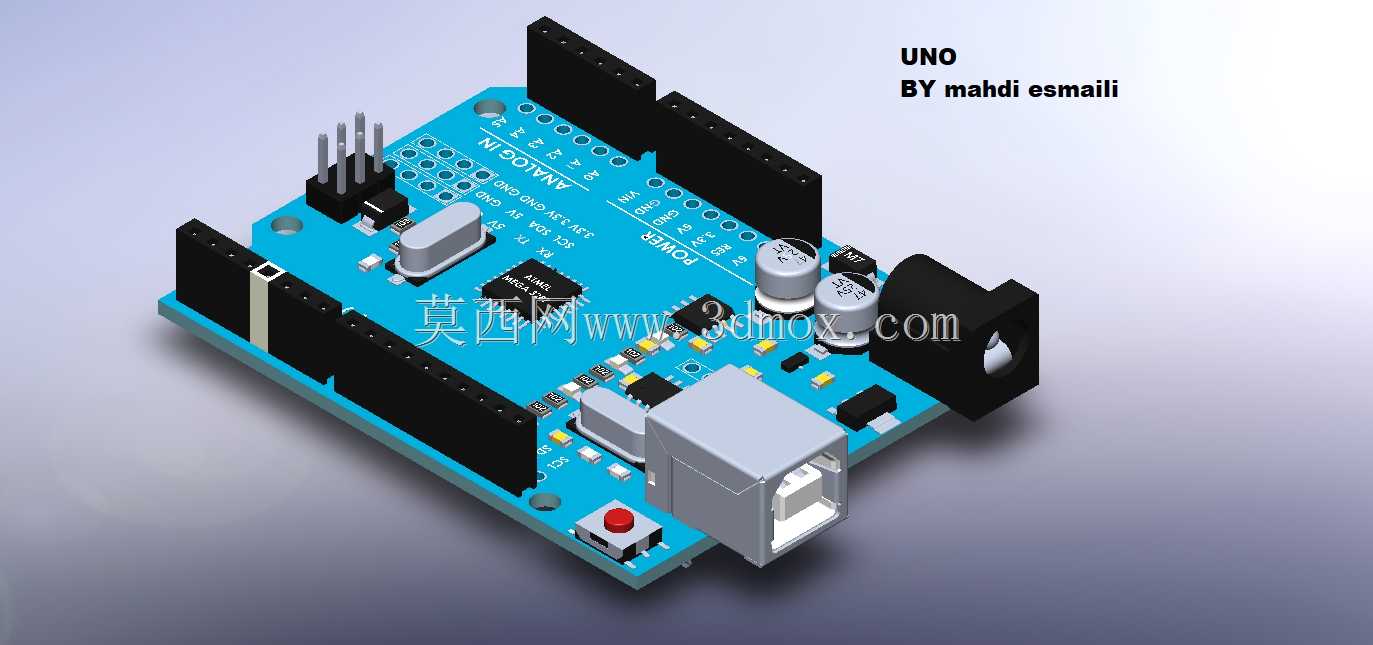

这款开源开发板是电子原型开发、创客项目制作、小型智能设备控制领域的核心硬件载体，广泛应用于学生课程实验、创意产品原型验证、小型物联网终端搭建、简易自动化装置控制等场景，能够为各类小型电子项目提供稳定的主控运算与外设连接能力，降低电子项目的开发门槛，让开发者无需从零设计主控电路即可快速实现功能验证。从功能特性来看，该开发板集成了主控微控制器芯片、USB通信接口、直流电源输入接口、多组数字IO排针、模拟输入排针、电源指示灯、状态指示灯、复位按键、晶振电路、稳压电路模块，既可以通过USB接口连接电脑实现程序烧录与串口通信，也可以通过直流电源接口外接独立电源供电，板载的多组排针能够直接对接各类传感器、执行器、扩展模块，支持数字信号读写、模拟信号采集、PWM信号输出等常用控制功能，可满足绝大多数小型电子项目的主控需求。在设计思路上，该模型完整还原了实体开发板的布局逻辑，所有元器件的排布完全遵循实体硬件的设计规范：USB接口放置在板边一侧，方便外接数据线插拔；电源输入接口布置在板角位置，避免与其他接线产生干涉；排针沿板的两侧长边排布，预留出足够的接线操作空间，方便外接杜邦线与扩展模块；复位按键放置在便于按压的板边位置，方便开发过程中随时重置主控；板上的电容、芯片、指示灯等元器件均按照实际电路的布局摆放，既符合电路布线的电气要求，也兼顾了日常使用的操作便利性。从外形尺寸与安装边界来看，该开发板为标准矩形PCB结构，整体长宽尺寸符合开源硬件的通用规范，板厚采用常规PCB的标准厚度，所有外接接口的突出高度、排针的伸出长度都完全匹配实体硬件的实际尺寸，排针的间距采用标准2.54mm接插件间距，能够兼容市面上绝大多数的扩展板与杜邦线配件；板上未布置过高的元器件，整体高度控制在合理范围内，既可以直接放置在桌面使用，也可以通过板上预留的安装孔固定在项目外壳或者安装支架上，安装时只需预留出对应长宽的平面空间，以及接口侧的接线操作空间即可，不会与周边结构产生干涉。模型完整还原了开发板上每一个元器件的外形特征，从排针的每一根插针、USB接口的金属屏蔽壳、电容的顶部标识，到PCB板上的丝印标注都做了细致的还原，能够用于电子教学演示、项目装配模拟、产品外壳适配设计等场景，帮助开发者在结构设计阶段提前验证开发板与外壳、其他结构件的装配匹配度，减少实际打样的适配问题。
