直动式弹簧复位凸轮从动传动机构

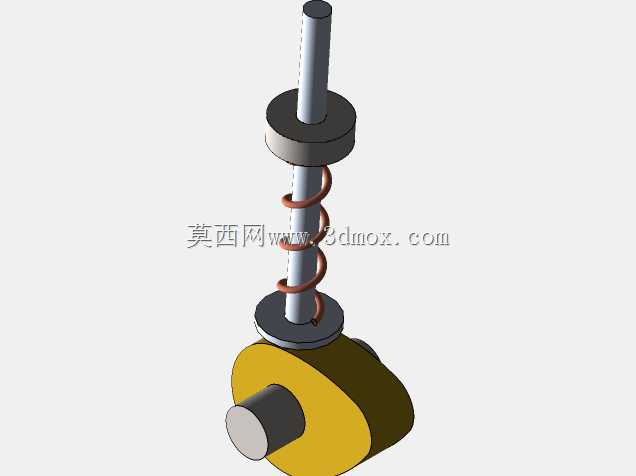

该凸轮从动机构是机械传动领域中实现从动件往复直线运动的典型基础构件，广泛应用于轻工自动化生产线、小型内燃机配气系统、包装设备进给单元、纺织机械导纱机构等需要将旋转运动转化为规律直线往复动作的场景中，可在低中速工况下稳定输出预设规律的直线位移，满足设备周期性动作的执行需求。整套机构核心由盘形凸轮、圆柱直动从动杆、复位压缩弹簧、上下限位挡盘、凸轮支撑轴座几部分构成，凸轮采用偏心轮廓设计，旋转时通过轮廓曲面推动从动杆沿垂直方向做直线运动，复位弹簧套设在从动杆杆身外侧，上下两端分别抵靠在从动杆的上下两个限位挡盘上，当凸轮轮廓升程段推动从动杆上行时弹簧被压缩储存弹力，当凸轮轮廓回程段转动到接触位置时，弹簧释放弹力推动从动杆下行始终贴合凸轮轮廓，保证从动件运动轨迹完全匹配凸轮设计轮廓，不会出现脱开、跳位的问题。设计过程中优先考虑了机构的运动平稳性，从动杆采用等直径圆柱光杆结构，可配合直线轴承或导向套实现精准的垂直导向，避免运动过程中出现卡滞、偏磨的问题；凸轮与支撑轴采用同轴一体式设计，轴端可通过联轴器连接驱动电机或其他动力输入部件，安装时仅需要固定凸轮轴座的安装基面，同时为从动杆上端预留对应直线运动的导向安装空间即可，整体径向安装边界以凸轮最大旋转外径为限，轴向安装尺寸可根据实际行程需求调整弹簧预压缩量与从动杆伸出长度，适配不同设备的安装空间。该机构的功能特性在于可通过更换不同轮廓曲线的凸轮，快速调整从动杆的运动行程、启停时间与运动速度规律，无需改动其余安装结构即可适配不同的工艺动作需求，弹簧复位的结构省去了额外的从动件回程驱动结构，整体构造简单紧凑，传动可靠性高，日常维护仅需要定期在凸轮与从动杆接触端面、从动杆导向位置添加润滑脂即可，适合在教学演示、小型自动化设备改造、简易机械动作单元开发中使用，能够帮助设计人员快速验证凸轮传动的运动逻辑，也可直接作为功能单元集成到整机设备中完成指定的直线往复推送、顶升、启闭类动作。
