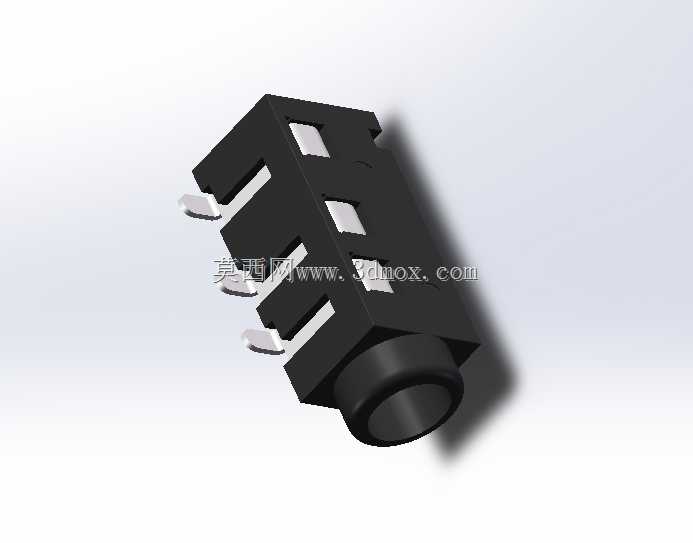

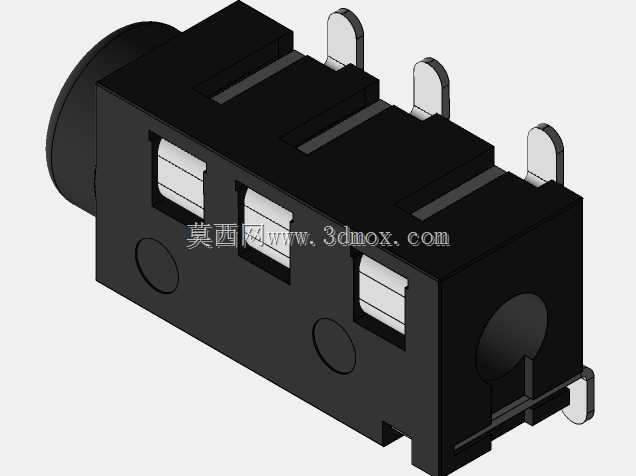

PJ320A PJ320D 3.5mm音频耳机插孔结构设计

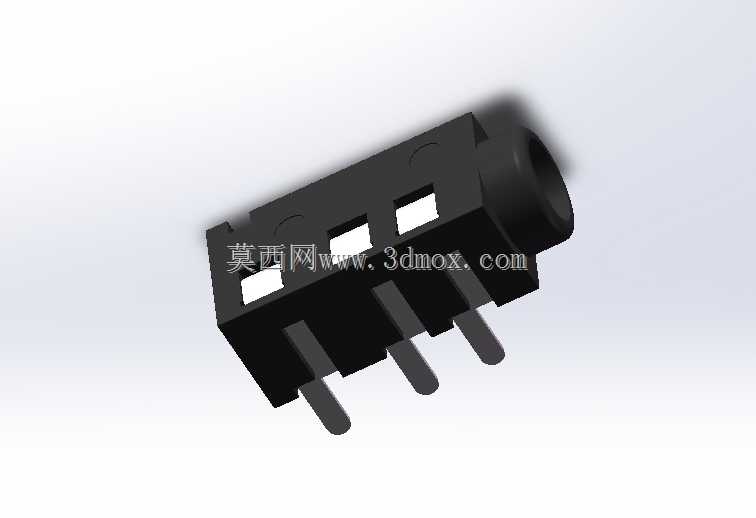

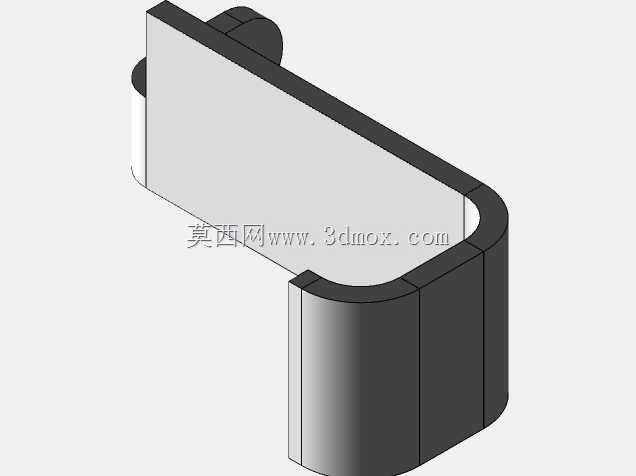

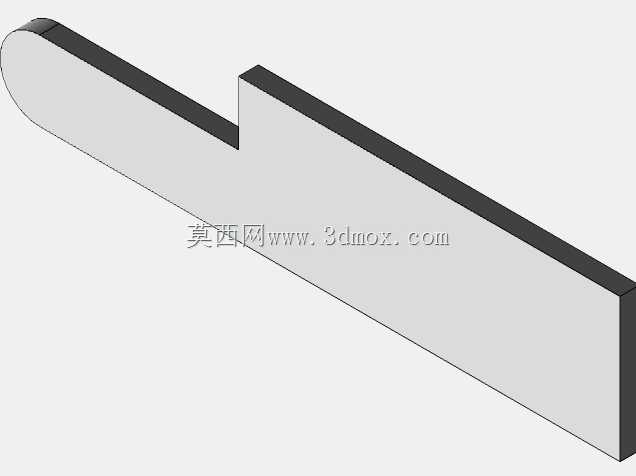

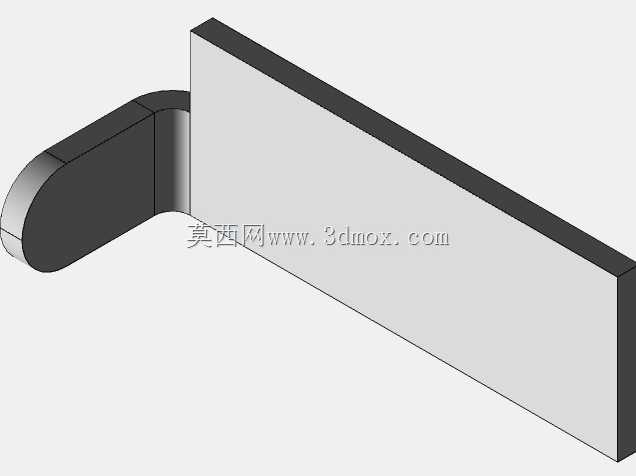

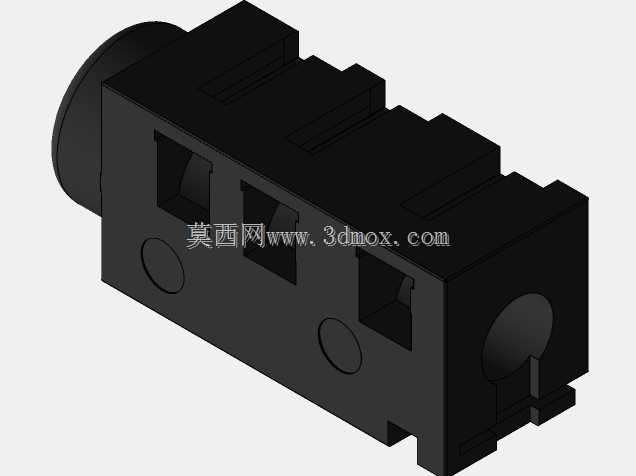

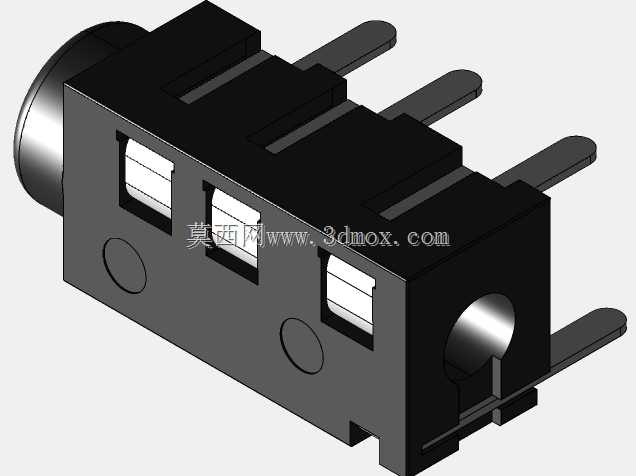

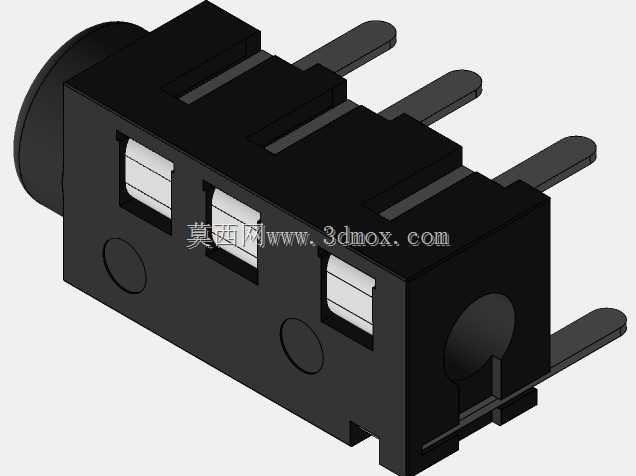

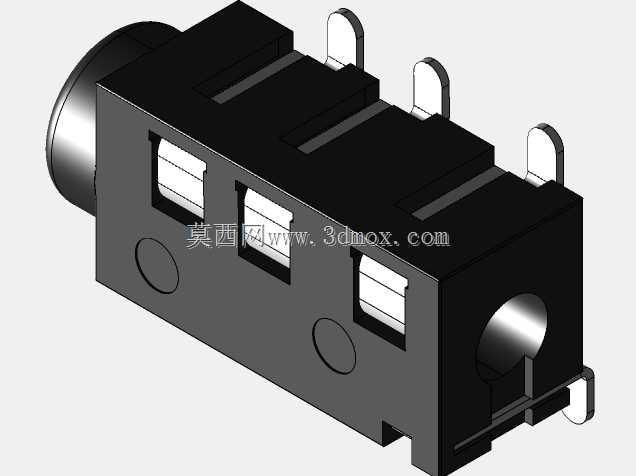

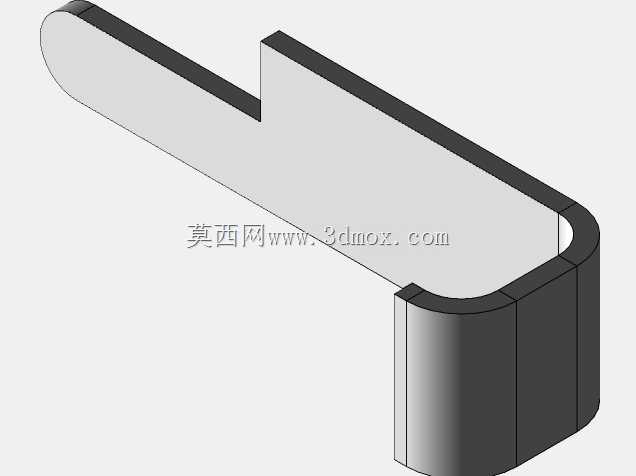

这款3.5mm音频插孔是消费电子、音频设备领域应用极为广泛的板载连接部件，主要承担音频信号的传输接驳功能，可实现耳机、麦克风、外置音频线等外设与主机设备的信号连通，常见于台式电脑主板、笔记本电脑、便携音箱、功放设备、车载影音系统、老式功能手机以及部分工业音频终端设备上，是模拟音频传输场景下普及率最高的接口形式之一。该款插孔采用卧式直插板载安装设计，插针为直插式排布，适配常规PCB波峰焊工艺，安装时可直接将插针对应插入PCB预留的通孔内完成焊接固定，无需额外的固定结构辅助，能够有效降低生产环节的装配复杂度，提升产线装配效率。从功能特性来看，该款插孔支持三段式或四段式3.5mm音频插头插入，可实现双声道音频输出、麦克风信号输入的传输需求，插孔内部设置有弹性接触弹片，在插头插入时能够通过弹片的弹性形变保证接触压力稳定，避免出现接触不良、信号断连、杂音干扰等问题，同时插孔入口处做了导向倒角设计，能够引导插头顺畅插入，减少插偏导致的内部弹片变形损坏风险，提升接口的插拔使用寿命。在设计思路上，这款插孔采用黑色绝缘阻燃塑壳作为主体基座，将金属接触弹片与焊接插针嵌合在塑壳内部，既能够保证各导电部件之间的绝缘隔离，避免信号串扰，也能通过塑壳的结构强度为内部弹片提供支撑，抵御日常插拔过程中的外力冲击；塑壳上预留的定位凹槽可在PCB装配时与板上的定位柱配合，实现焊接前的预固定，避免焊接过程中插孔移位导致的引脚虚焊、偏位问题。从安装边界来看，该款插孔整体外形紧凑，卧式安装后突出PCB板面的高度较低，能够适配轻薄型设备的内部堆叠空间需求，插针的间距符合常规电子接插件的安全间距标准，焊接后相邻引脚之间不会出现连锡短路问题，插孔的插拔方向平行于PCB板面，设备外壳只需预留对应尺寸的圆形开孔即可让插头顺利接入，无需在外壳结构上做复杂的避让设计，能够降低整机结构的设计难度。在实际使用场景中，这类音频插孔需要承受上千次的反复插拔，因此内部弹片采用了高弹性铜材制作，表面做了镀镍防氧化处理，既能够保证长期使用后的弹性不发生衰减，也能避免接触面氧化导致的接触电阻升高、信号传输损耗增大的问题，塑壳部分采用耐温工程塑料制作，能够耐受波峰焊时的高温环境，不会出现焊接过程中塑壳融化变形的问题，可适配常规电子制造的量产工艺要求。
