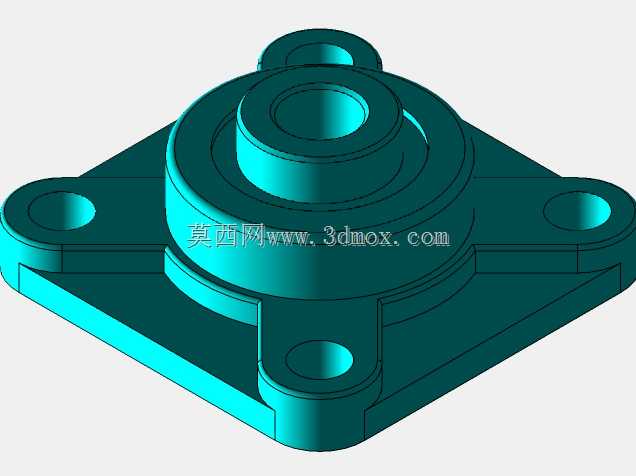

四螺栓方形法兰外球面轴承座结构设计

这款四螺栓方形法兰轴承座是工业传动系统中常用的支承类零部件，主要应用在轻工输送设备、食品加工生产线、农业机械、小型风机以及纺织设备的传动轴系当中，用来为旋转轴提供稳定的径向与轴向支承，同时补偿轴系安装过程中产生的少量对中偏差，降低轴系运转时的振动与噪音，延长传动部件的整体使用寿命。在实际生产场景中，这类带法兰的轴承座不需要额外设计复杂的安装基座，可直接通过四个螺栓孔固定在设备的立式安装面或者框架侧壁上，大幅简化设备的机架设计流程，降低整体装配的工作量，尤其适合安装空间紧凑、无法布置分体式轴承支座的设备场景。从功能特性来看，该轴承座采用方形法兰布局，四个安装孔沿法兰对角线对称分布，相比两螺栓安装结构拥有更均匀的受力分布，能够承受更大的径向载荷与一定的冲击载荷，适配0.625英寸直径的传动轴，内置的外球面轴承具备自动调心特性，当轴出现少量挠曲变形或者安装面存在微小角度偏差时，轴承仍可以保持顺畅运转，不会出现卡滞、异常磨损的问题。在设计思路上，这款轴承座整体采用一体化铸造成型的结构逻辑，主体支承筒与法兰安装面做了大圆角过渡处理，有效避免应力集中问题，提升整体结构强度；轴承安装位设计有精准的定位止口，保证轴承压装后的同轴度，法兰端的四个安装孔做了沉台设计，螺栓安装后头部不会突出法兰平面，既可以避免螺栓与周边运动部件发生干涉，也能让安装面贴合更紧密；主体外侧设计有多层环形加强筋，在不额外增加整体壁厚的前提下提升支承筒的结构刚性，减少轴系高速运转时的共振问题。从安装边界来看，方形法兰的四个安装孔中心距遵循通用工业安装标准，可直接替换同规格的常规法兰轴承座，不需要对原有设备的安装孔位进行二次加工；轴承座整体轴向长度控制紧凑，突出安装面的尺寸较小，适合在狭窄的设备腔体内布置；中心轴承孔的尺寸精度满足标准外球面轴承的压装公差要求，装配时不需要额外修配即可完成轴承的固定，端侧的密封结构可以阻挡外界粉尘、水汽进入轴承内部，适配多粉尘、有少量喷淋的生产作业环境。
