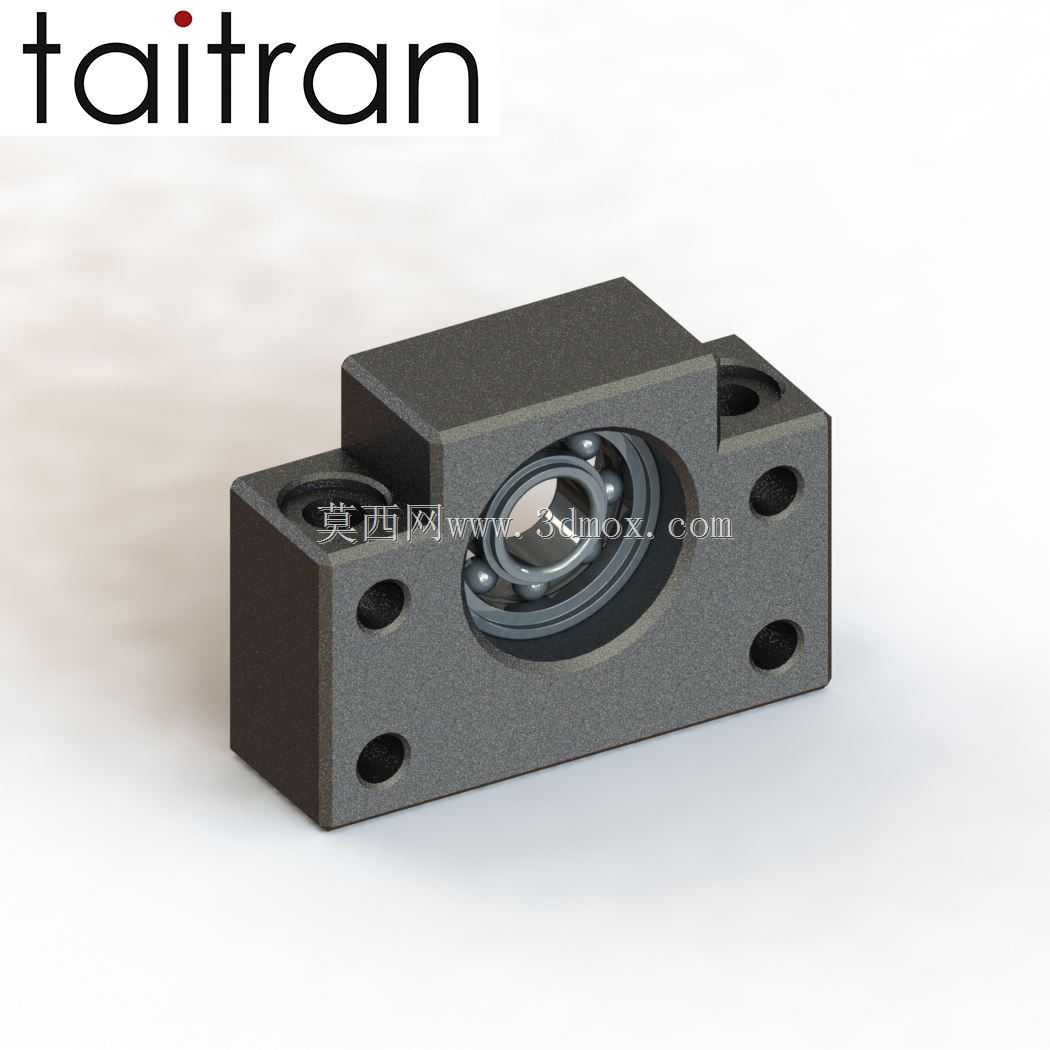

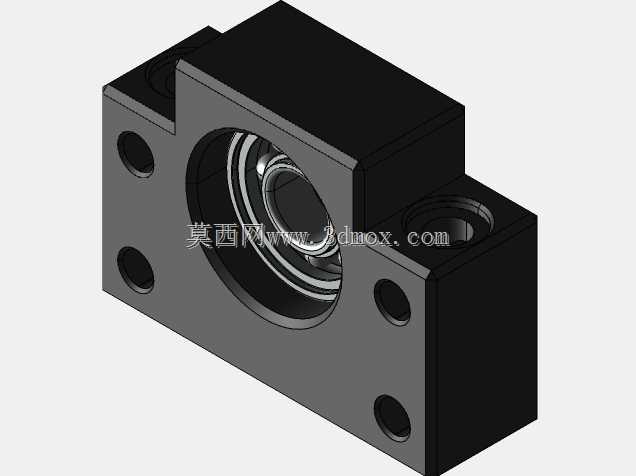

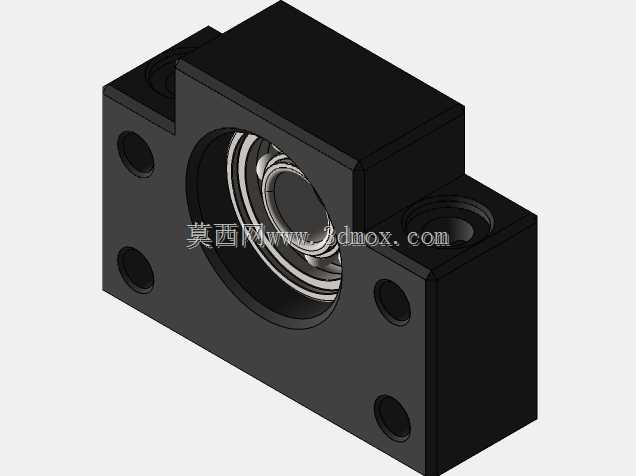

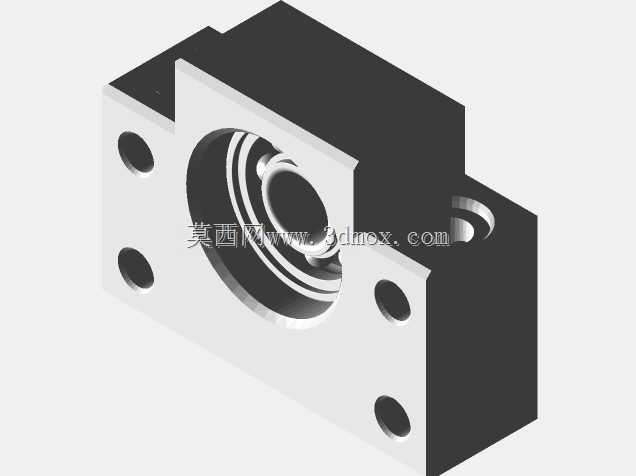

泰创BF12型滚珠丝杠端部支撑固定座

这款滚珠丝杠端部支架是直线传动系统里的核心支撑配件，主要面向小型精密加工与成型类设备的传动布局设计，常见应用场景覆盖桌面级3D打印机的Z轴传动支撑、小型数控雕刻机的进给轴端部固定、小型激光切割机的直线传动端定位，也可适配各类需要轻载精密直线传动的非标自动化工位，用来承担丝杠运转过程中的径向载荷与少量轴向载荷，保障丝杠回转过程的同轴度，避免丝杠长距离运转出现挠曲变形，提升传动精度与运行稳定性。从功能特性来看，该支架为丝杠支撑端专用结构，内置适配的深沟球轴承，能够顺畅承接丝杠轴端的回转运动，轴承与座体采用过盈配合压装设计，避免轴承运转过程中出现外圈打滑、移位的问题，座体本身采用方块式结构，整体刚性充足，能够抵消丝杠高速回转时产生的小幅振动，降低传动过程中的噪音。设计思路上，这款支架优先考虑小型设备的紧凑安装需求，整体结构做了轻量化优化，在不损失支撑刚性的前提下尽可能压缩座体的整体体积，安装孔位采用对称式布局，既支持从座体上方锁付固定到设备安装面，也可通过侧部的孔位做侧向安装，适配不同设备的机架布局需求，轴承安装位做了精准的同轴度公差设计，保障装入轴承后，轴承内圈的轴线与座体安装基准面保持平行，避免丝杠安装后出现憋转、卡顿的问题。外形尺寸与安装边界方面，该支架适配轴径10mm的滚珠丝杠轴端，可与16mm规格的异型管型材组装适配，安装孔的孔距做了标准化设计，能够直接匹配市面上主流的铝型材安装槽位，不需要额外做安装转接板，座体的总高度、总宽度都控制在小型设备的紧凑安装空间范围内，不会占用过多的设备内部布局空间，安装时只需要将丝杠轴端插入轴承内圈，锁好轴端的锁紧挡圈，再将座体通过螺栓固定到设备机架的对应安装位即可完成装配，不需要复杂的调整工序，能够有效降低设备的组装调试难度，同时这种标准化的支撑座也方便后期设备维护时的配件替换，不需要针对安装位做二次加工。
