立式锥底钢构支架储料筒仓设计

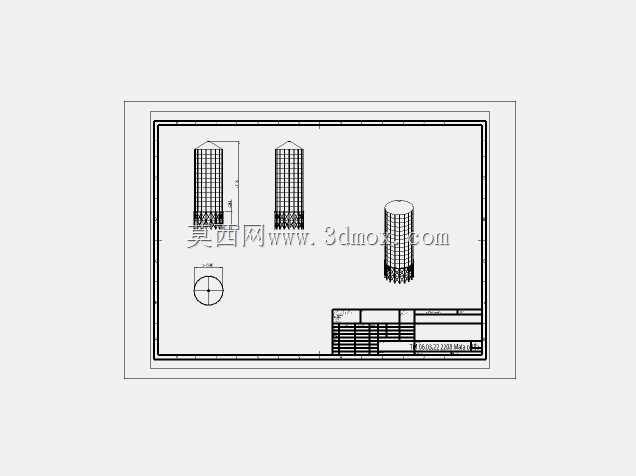

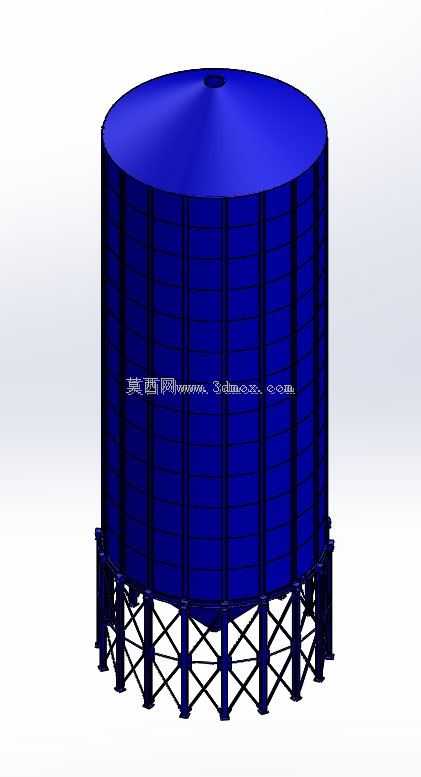

该立式储料筒仓主要应用于粮食加工、建材生产、饲料加工、化工散料储运等行业的散状物料中转与存储环节，可对颗粒状、粉状散料实现封闭式大容量存储，适配厂区内原料暂存、生产线前端供料缓存、成品物料集中仓储等多类场景，能够有效减少散料露天堆放产生的受潮、扬尘、物料损耗问题，同时降低外界杂质混入存储物料的概率，保障存储物料的品质稳定。设备整体采用立式圆柱主体搭配锥底下料段的结构设计，圆柱仓体能够在同等占地面积下实现最大化的存储容积，锥底结构则依靠物料自身重力实现顺畅出料，避免物料在仓底堆积架桥，无需额外设置复杂的仓内清料结构即可保障出料连续性。仓体外部设置有竖向加劲肋与环向加强结构，能够有效抵消散料对仓壁产生的侧压力，提升仓体整体结构强度，避免满仓状态下仓壁出现变形、鼓胀问题，保障长期满载使用的结构稳定性。底部采用交叉桁架式钢构支撑体系，多根立柱沿仓体圆周均匀分布，立柱之间设置交叉斜撑形成稳定的空间受力结构，能够将仓体与内部物料的总荷载均匀传递至安装基础，同时将锥底下料段抬升至合适高度，为下方安装出料输送设备、计量设备预留充足的操作与安装空间，方便后续对接螺旋输送机、斗式提升机等物料转运设备，实现存储物料的自动化转运。设计过程中重点考量了散料的安息角参数，将锥底段倾斜角度设置为大于常见散料的自然安息角，保障粉状、颗粒状物料均可依靠自重顺利滑出出料口，避免物料粘附在锥壁造成堵料；仓顶设置有密封进料口与排气结构，进料时可顺畅排出仓内空气，避免仓内压力过高影响进料效率，同时可配套安装除尘接口，对接厂区除尘系统减少进料过程中的粉尘外溢。安装时需保障底部支撑立柱的基础平面度符合要求，各立柱受力均匀，避免长期偏载造成支撑结构变形，仓体整体安装完成后需保证垂直度偏差在允许范围内，避免满仓状态下出现重心偏移影响结构安全，仓体外部可根据使用需求配套安装爬梯、料位计安装位、检修平台等附属结构，满足日常运维与物料存量监测的使用需求。
