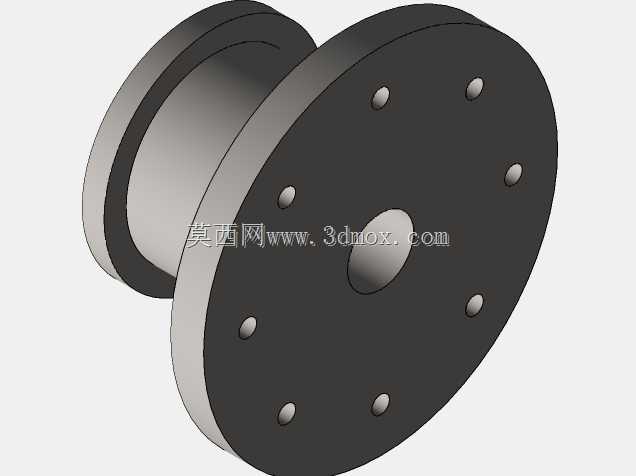

带法兰端盖的卷筒式传动连接轮结构

该类带法兰端的卷筒式连接轮，常应用于轻载传动场景中的动力传递、线缆收放导向、输送带张紧支撑等工况，在小型轻工输送设备、教学实训传动台架、简易起重辅助装置中都能见到这类结构的身影，核心作用是实现回转运动的承接，同时通过端部法兰结构完成与安装基座、驱动端部件的稳固连接，避免轮体在回转过程中出现轴向窜动、径向偏移的问题，保障传动过程的平稳性。从功能特性来看，该轮体采用一体化的筒身加端法兰结构，筒身部分为光滑圆柱面，既可以作为回转支撑面配合轴承组件实现顺畅转动，也可作为缠绕接触面用于缆绳、薄型传动带的收卷作业，表面无额外凸起棱边，能够避免缠绕件出现剐蹭磨损的问题；端部法兰盘上均匀分布了八个沉头安装孔，采用圆周等距排布的设计，能够在螺栓锁紧后让法兰面受力均匀，不会出现局部应力集中导致的连接松动，法兰中心设置的通孔为轴安装位，孔位与筒身保持严格同轴，可保证轮体回转时的动平衡表现，降低高速转动下的振动与噪音。在设计思路上，该结构优先考虑了安装便捷性与结构刚性的平衡，筒身与法兰采用等壁厚过渡设计，在轮体与法兰衔接位置做了小圆角过渡处理，既能够降低铸造或机加工过程中的应力集中风险，也能避免尖角位置容易出现的磕碰损伤；法兰盘的外径尺寸大于筒身外径，形成的轴向限位台阶可以在安装时快速抵靠安装基准面，无需额外调整轴向定位尺寸，降低装配时的对位难度。从安装边界来看，该轮体的轴向安装空间需要覆盖筒身长度加法兰厚度，径向安装空间需要预留出法兰盘外径的回转范围，中心轴孔的尺寸与配套传动轴采用间隙配合公差，法兰上的安装孔可适配对应规格的内六角圆柱头螺栓，安装时可直接从法兰外侧穿入螺栓与基座端的螺纹孔锁紧，不需要在筒身侧预留额外的操作空间，能够适配安装空间较为紧凑的传动工位，同时沉头孔的设计可以让螺栓头部完全没入法兰盘面，不会突出表面干涉周边部件的运动。
