六叶片离心式风机叶轮结构设计

该叶轮作为离心式通风设备的核心做功部件，主要应用在工业厂房通风换气、除尘系统引风、暖通空调送风、小型设备散热排风等场景中，是流体输送类设备里直接完成能量转换的核心构件，工作时随主轴高速旋转，通过叶片对腔体内的空气施加做功，将电机输入的机械能转化为空气的压力能与动能，最终实现空气的定向增压输送，直接决定了配套通风设备的风压、风量与运行效率。

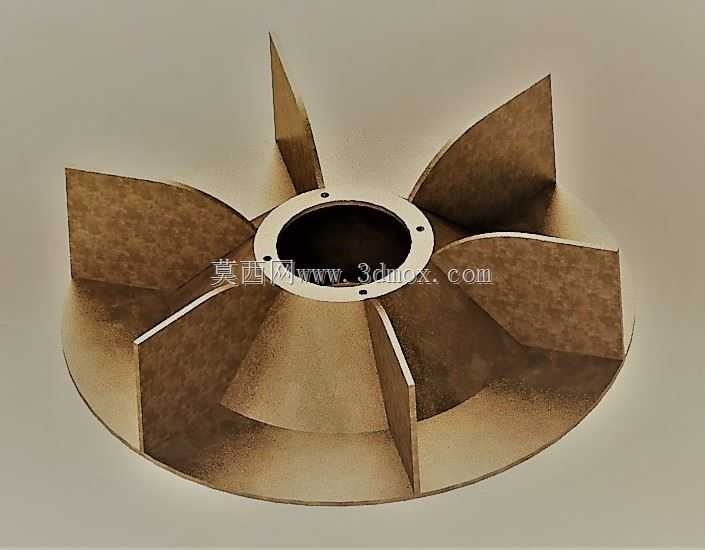

这款叶轮采用后向式六叶片布局设计，整体为单吸式半开结构，轮盘侧设置平整的圆盘基底，六片叶片沿轮毂周向均匀分布，相邻叶片间的流道宽度均匀一致，能有效降低气流在流道内的湍流损耗，减少运行过程中的气动噪音，相比多叶片叶轮，六片结构的流道更宽敞，对含少量粉尘的空气适应性更强，不易发生流道积灰堵塞，适合在工况相对复杂的通风场景中长期运行。叶片采用直板型径向倾斜设计，与轮盘、轮毂的连接位置做了圆弧过渡处理，既可以减少应力集中，提升结构高速旋转时的抗疲劳强度，也能优化气流进入流道的导向角度，降低入口气流冲击损失。

设计过程中优先考虑了安装适配性与运行可靠性，中心轮毂设置标准的通孔与周向均布的安装孔位，可直接与配套电机的输出轴通过紧固件锁紧连接，安装时无需额外定制转接法兰，能适配多数常规规格的通风机电机主轴。整体安装边界控制紧凑，轮盘外缘做了卷边强化处理，既提升了叶轮整体的结构刚性，避免高速旋转时叶片外缘发生形变，也能减少轮盘边缘的气流扰流。叶片的倾斜角度经过反复校核，在保证足够风压输出的前提下，尽可能降低旋转过程中的轴向力，减少对电机轴承的轴向载荷，延长配套轴承的使用寿命。叶轮整体做了动平衡适配设计，周向质量分布均匀，额定转速运行时振动量控制在较低区间，不会产生额外的结构共振，能保障配套设备长期平稳运行，适合中小型通风设备的配套使用，兼顾了制造成本与运行性能的平衡。
