装配环境下可弯曲功能部件三维设计

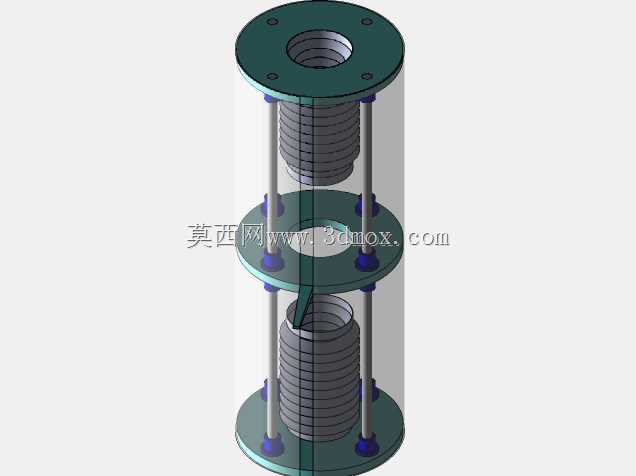

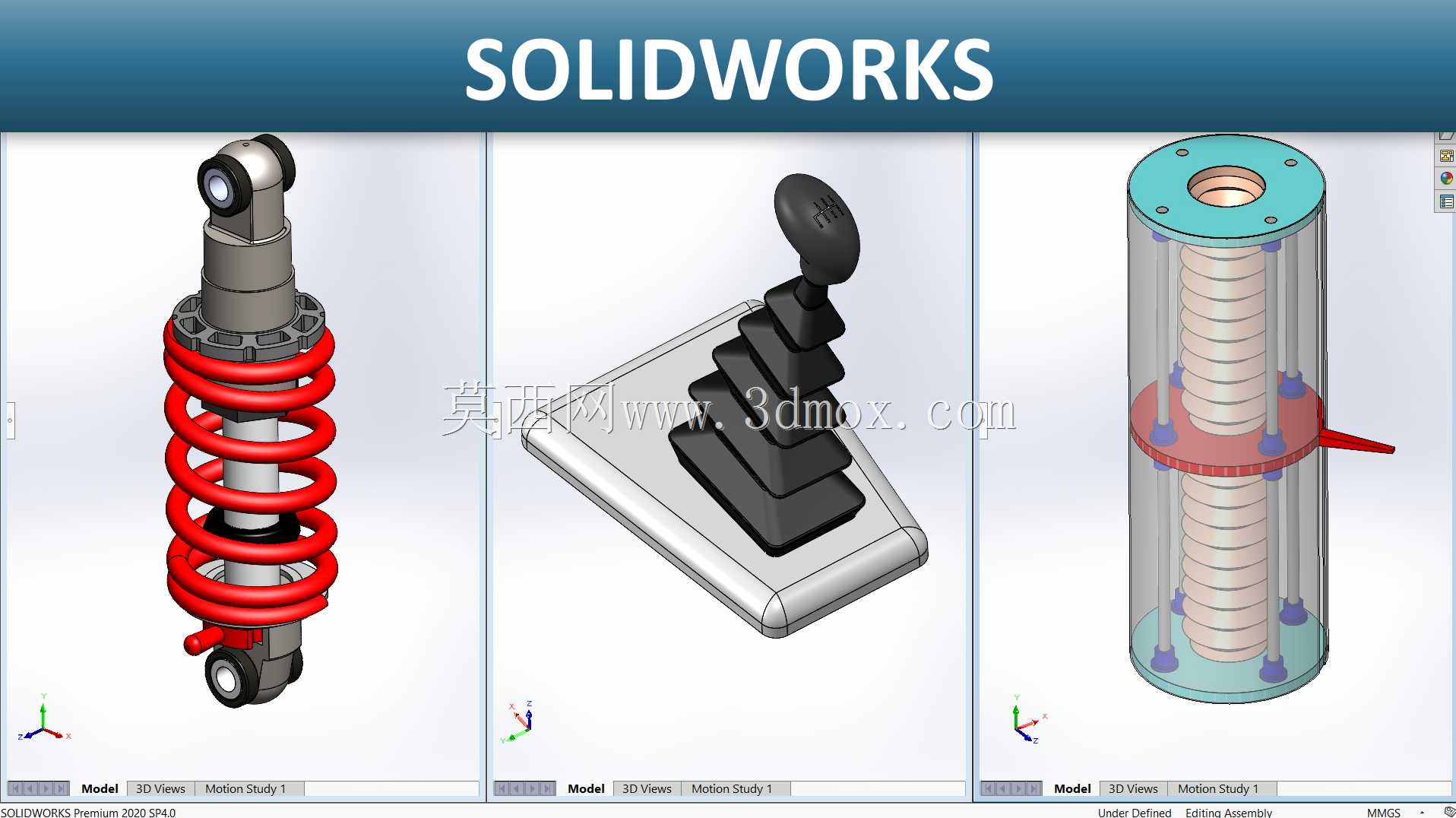

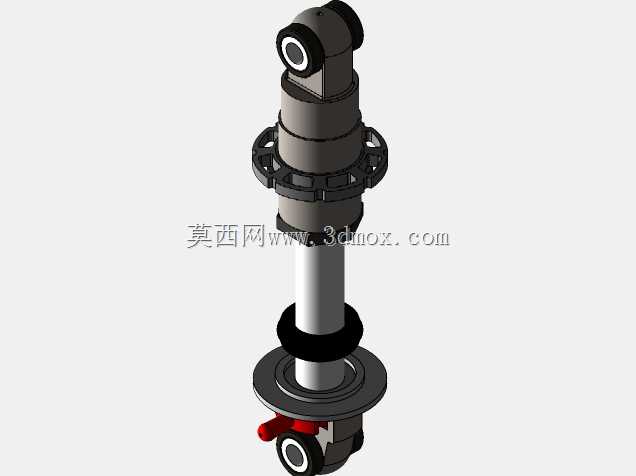

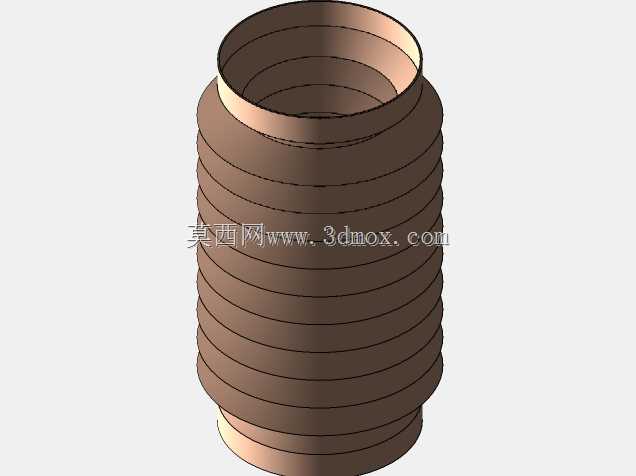

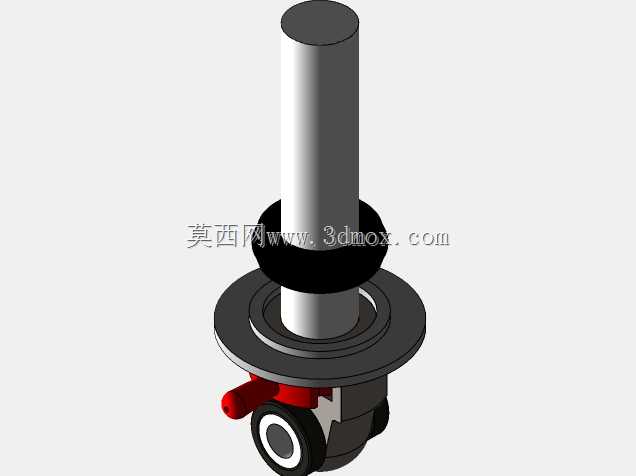

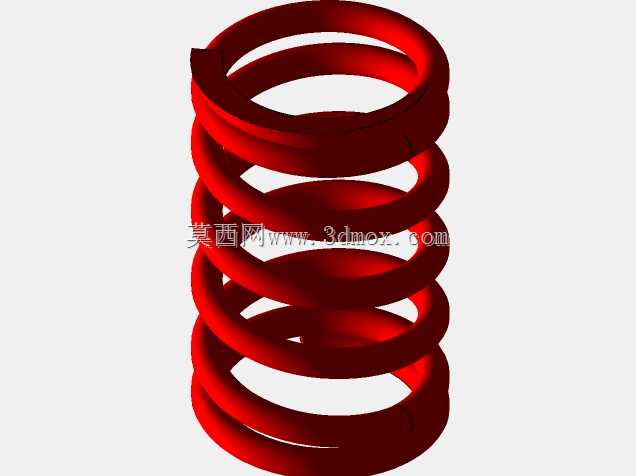

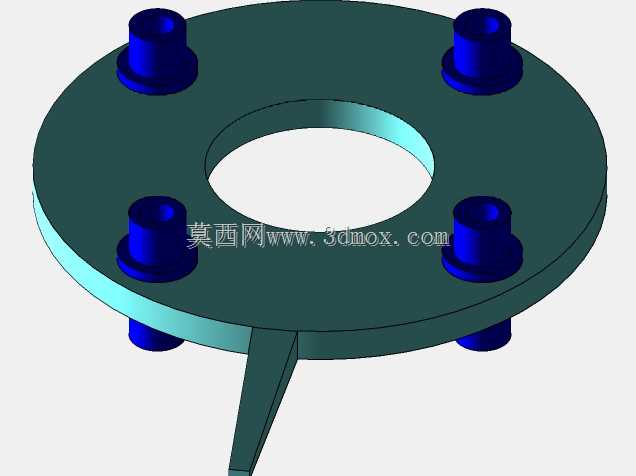

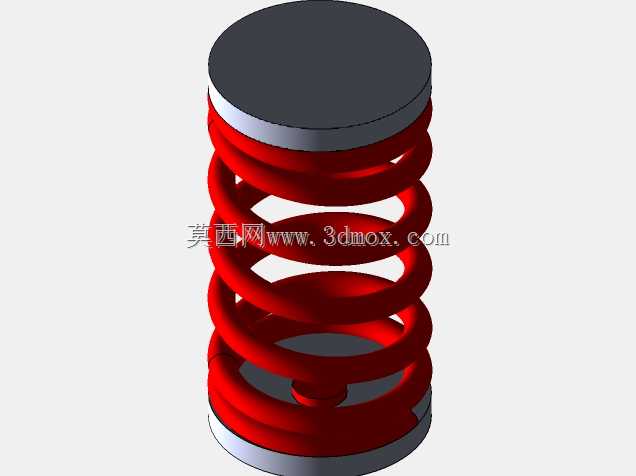

本次设计的三类可在装配环境下实现弯曲变形的功能部件，分别覆盖车辆行走系统、操纵系统以及通用弹性缓冲场景，能够在整机装配阶段直接验证部件形变状态下的配合关系，无需单独拆分零件做变形仿真，大幅提升整机设计阶段的验证效率。其中螺旋弹簧减震部件主要应用于非独立悬架与小型代步车辆的行走缓冲环节，核心作用是吸收路面传递的冲击载荷，同时抑制弹簧吸震后往复弹跳带来的车身晃动，设计过程中充分考虑了安装边界：上下吊耳的同轴度公差控制在0.05mm以内，弹簧中径与上下安装座的配合间隙预留1.2mm，避免压缩弯曲过程中弹簧与安装座发生卡滞，弹簧有效圈数根据额定载荷下的弯曲形变量做了参数化匹配，当减震器随悬架跳动产生横向偏移时，弹簧可随安装角度同步弯曲，始终保持与上下座的贴合受力状态，不会出现局部应力集中导致的弹簧断裂问题。换挡操纵部件主要应用于工程车辆、小型农机的手动换挡机构，设计时重点考虑了操纵杆摆动弯曲过程中的档位限位逻辑，底座安装孔位采用通用的四点矩形布局，适配多数车型的驾驶室地板安装尺寸，操纵杆的弯曲摆动角度覆盖各档位的行程需求，各档位的台阶式限位结构在装配环境下可直接验证换挡行程是否与变速箱拨叉行程匹配，避免出现挂档不到位或者脱档的问题，手柄的握持弧度按照人机工程学设计，表面做防滑纹理处理，长时间操作不易产生疲劳。透明套筒式弹性缓冲部件主要应用于自动化设备的竖向缓冲工位，比如流水线顶升机构、小型冲压设备的减震工位，设计时将导向杆与弹性元件集成在透明套筒内部，既可以直观观察内部弹性元件的弯曲压缩状态，也能通过套筒做径向限位，避免弹性元件弯曲过量出现失稳，套筒上下法兰的安装孔做了沉头设计，安装后螺栓头不会突出法兰表面，不会与周边设备部件产生干涉，弹性元件的预压量可通过上下法兰的固定螺栓进行调节，适配不同载荷下的缓冲需求。三类部件在设计时均采用了装配级的参数化关联，零件之间的配合关系随装配位置变化自动更新，当调整整机安装位置时，部件的弯曲形变状态会同步更新，无需重新定义零件的变形参数，能够帮助设计人员在装配阶段快速排查部件形变带来的干涉问题，缩短产品从设计到样机验证的周期。
