六瓣梅花型弹性联轴器缓冲垫结构

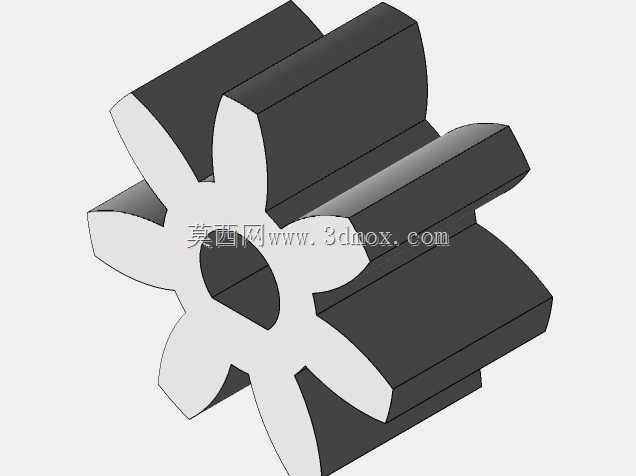

该款缓冲元件主要应用于各类传动轴系的连接场景，常见于伺服传动系统、轻工输送设备、小型泵组驱动端、精密机床进给机构等需要柔性传动的部位，核心作用是填补主动轴与从动轴之间的安装同轴度偏差，吸收传动过程中产生的径向、角向与轴向错位量，同时缓冲启停阶段的冲击载荷，降低传动过程中的振动传递，避免刚性连接带来的轴系应力集中、轴承过载损坏等问题，有效延长整套传动链路的零部件使用寿命。从功能特性来看，该元件采用六瓣对称的梅花式结构设计，瓣体均匀分布在中心定位孔的外周，每一个凸瓣都对应嵌入联轴器两端金属爪盘的凹槽内，当主动端爪盘转动时，会通过挤压弹性瓣体带动从动端爪盘同步转动，弹性材质本身具备的形变能力可以在轴系存在偏差时通过瓣体的微量变形补偿错位，不会在传动过程中产生额外的卡滞阻力。设计过程中优先考虑了载荷分布的均匀性，六瓣对称布局可以让每个凸瓣承受的传动扭矩保持一致，避免局部瓣体过载过早出现疲劳损坏；中心通孔的尺寸匹配常规通用型梅花联轴器的轴套定位尺寸，安装时直接卡入两端爪盘的卡槽即可，不需要额外的紧固件固定，拆装更换十分便捷，日常维护时不需要完全拆解两端的轴系连接，仅需拨开联轴器两端的轴向间隙就能替换老化的缓冲垫。外形方面整体为对称回转结构，外轮廓的瓣体边缘做了圆弧过渡处理，避免应力集中在瓣体根部导致长期受挤压出现开裂，轴向厚度适配同规格联轴器的爪盘啮合宽度，安装后不会出现轴向窜动脱出的问题，径向尺寸严格控制在爪盘的包容边界内，运转时不会和周边的设备护罩、管线等部件产生干涉，适配常规的安装空间要求，不需要为元件预留额外的避让空间。这类弹性缓冲元件不直接参与刚性传力，依靠自身弹性形变补偿偏差的特性，让它在对传动平稳性有一定要求、轴系安装精度无法达到绝对同轴的场景中具备极强的适配性，相比刚性联轴器的连接方式，它可以过滤掉传动过程中大部分的高频振动，让设备运行更加平稳，降低运行过程中的噪音水平。
